LM8UU型8毫米直线轴承结构设计

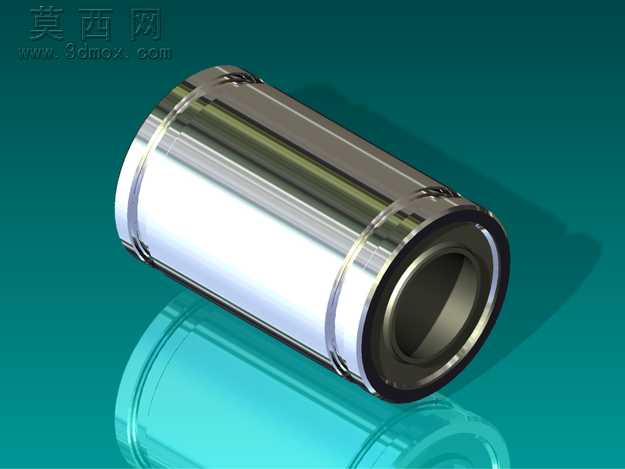

本款LM8UU直线轴承采用三维参数化建模完成，建模过程中严格遵循行业标准尺寸规范，精准还原产品的真实结构与外观特征。建模阶段首先绘制轴承的轴向截面轮廓，通过旋转凸台命令生成轴承的金属外套基体，对外套两端的限位凸缘、外圆表面的精度配合面做了精准的尺寸约束，保证外部直径15毫米、整体长度24毫米的参数完全匹配实际产品规格。轴承内部的保持架、滚动体沟槽结构采用阵列特征完成建模，对钢球的循环通道做了平滑过渡处理，还原直线轴承滚动摩擦的核心传动结构，内孔适配8毫米直径光轴的配合尺寸做了公差预留，还原真实装配的间隙要求。材质与渲染阶段，轴承外套采用镀铬金属材质，调整金属材质的反射率、粗糙度参数，模拟真实电镀表面的亮面金属质感，对边缘的倒角位置做了高光处理，凸显金属零件的加工精度；内部的密封端盖采用黑色橡胶材质，调整哑光质感与漫反射参数，和金属外套形成鲜明的材质对比，渲染输出的效果图清晰展现零件的外观细节与结构层次。设计过程中针对3D打印机快速样机的使用需求做了适配优化，在保证轴承结构强度的前提下，对壁厚、沟槽位置做了细微调整，既满足直线运动的导向承载需求，也适配3D打印快速制作的工艺要求，可直接用于3D打印机光轴传动部位的装配验证，也可作为通用机械直线导向机构的标准件模型使用，模型结构完整，细节还原度高，可直接用于装配模拟、运动仿真以及工程出图等场景。
