设施农业水培管路灌溉接驳组件

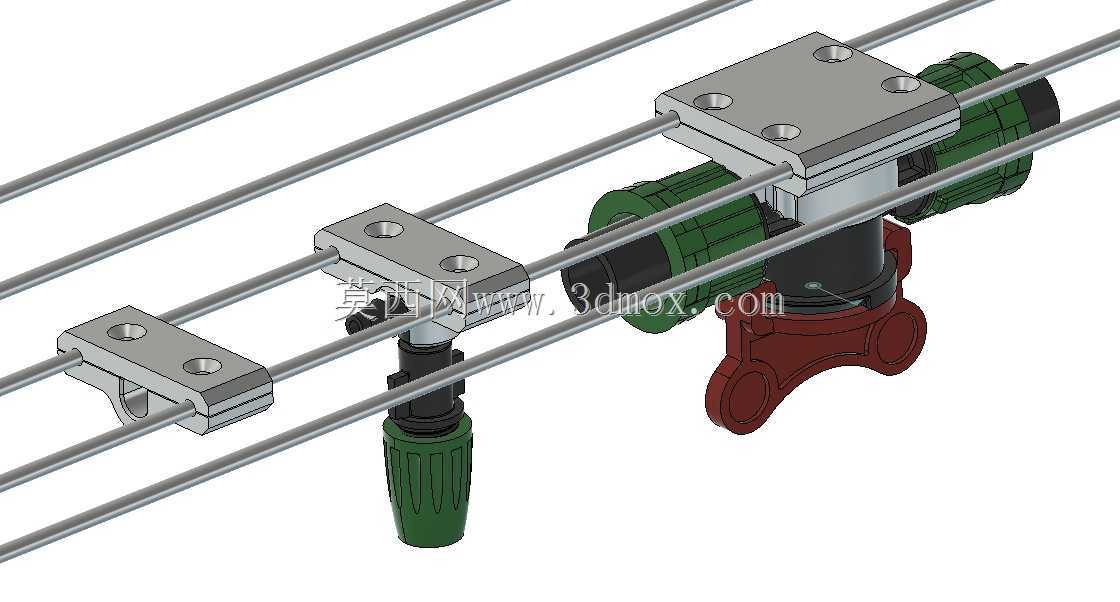

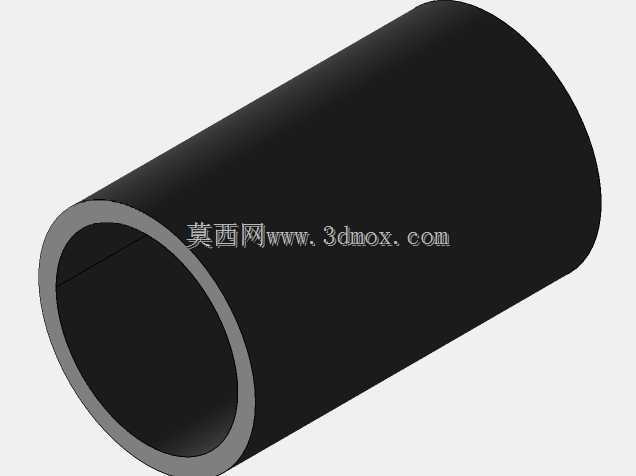

　　这套三维结构围绕设施农业里的水培栽培场景搭建，把跨管路固定、水肥输送、末端滴灌几个动作整合在同一套安装逻辑里，适配受控环境农业（CEA）、室内种植帐篷以及多层水培架的布设需求。现场布设时，栽培层的供液支管多沿平行金属圆管走线，组件里的夹装固定座直接卡在圆管外壁，不需要在栽培架型材上额外钻孔，后期调整滴头位置时，松开夹座锁紧螺钉就能沿管轴滑移，对位完成后再锁紧，不会破坏架体原有防腐层，也避免了在潮湿种植环境里因为开孔带来的锈蚀隐患。

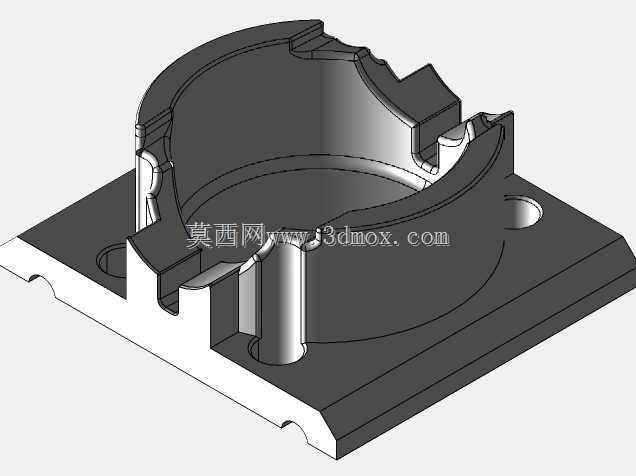

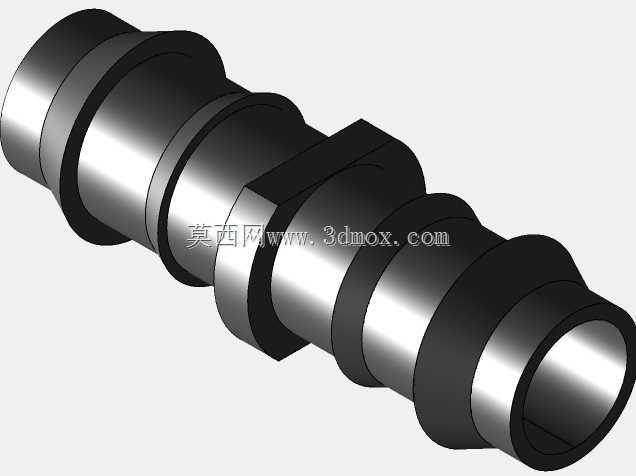

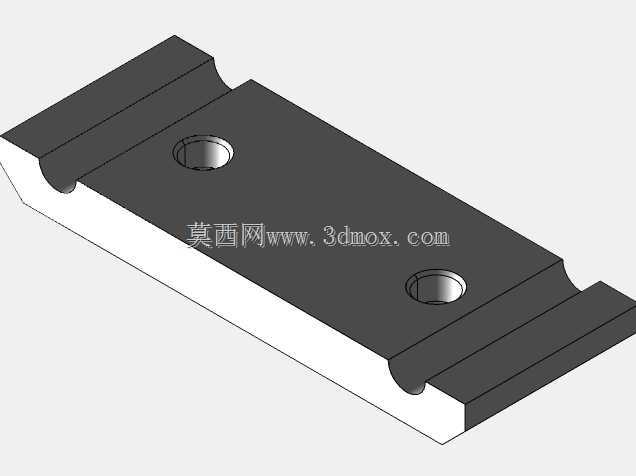

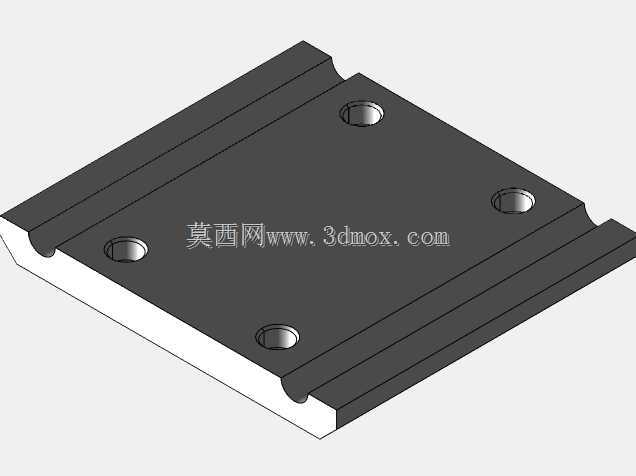

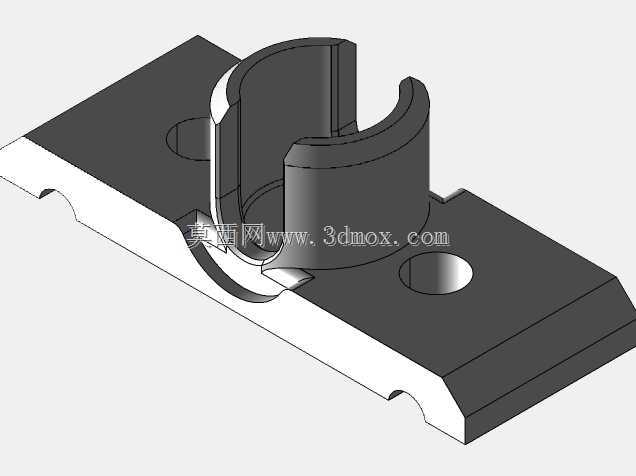

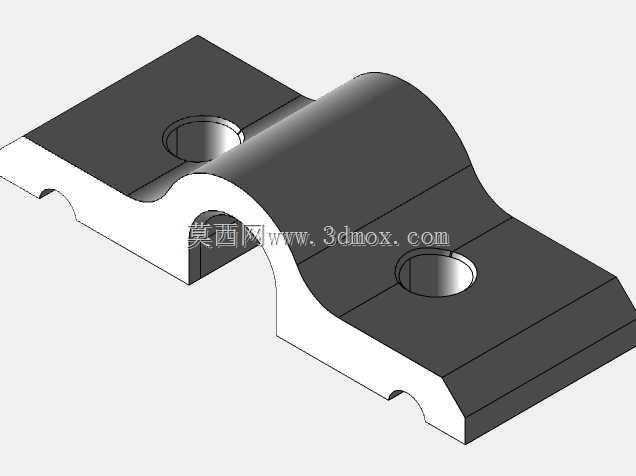

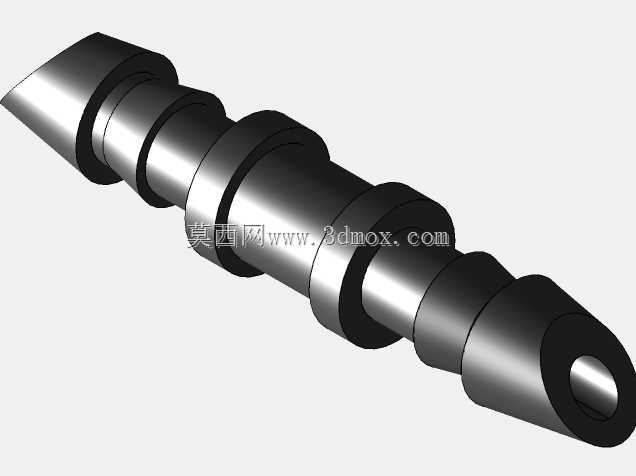

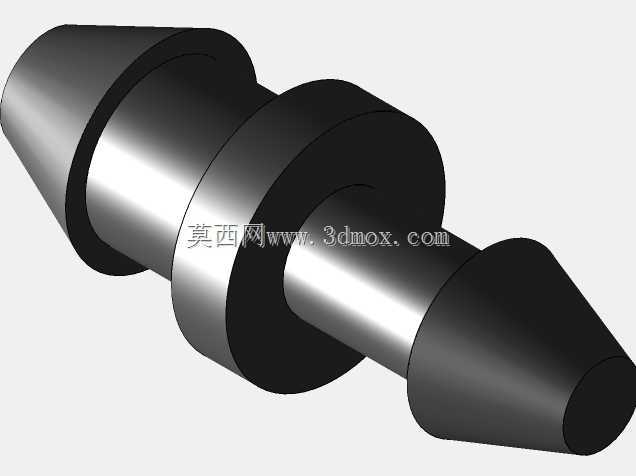

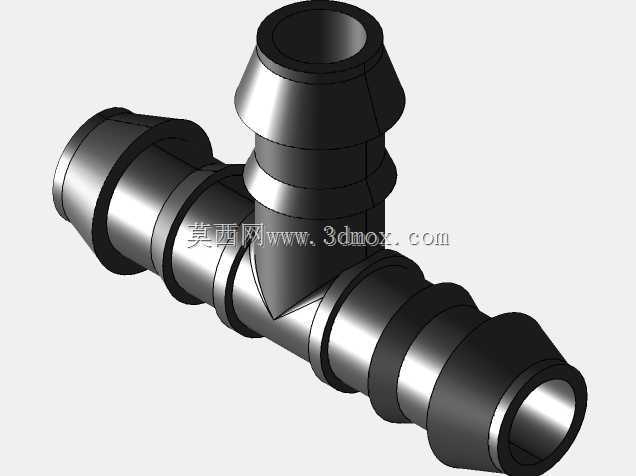

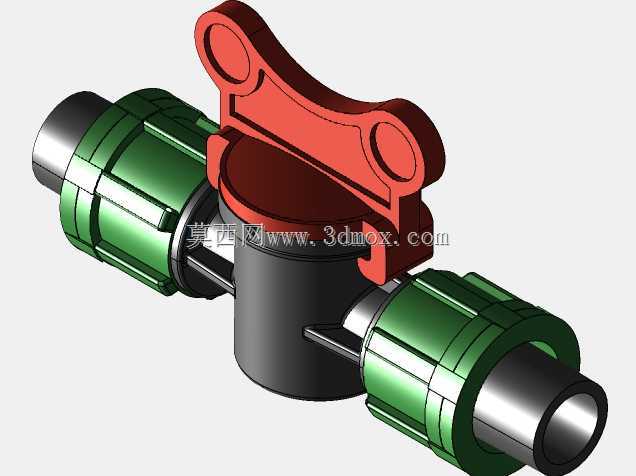

　　夹座部分采用上下对合的抱夹结构，上半部分预留四个沉头安装孔，既可以直接固定阀类、快接接头这类功能件，也能作为外置传感器、小型布线座的安装基准；下半部分的圆弧卡口和常用栽培架圆管外径匹配，卡口两侧留出锁紧间隙，螺钉压紧后能形成足够的摩擦抱紧力，即使供液管路出现轻微水锤振动，夹座也不会沿管滑移。和夹座配套的管路接驳件包含通断控制阀、快插接头以及末端滴灌头，阀体的操作手柄做了加宽防滑造型，在高湿、手上沾有营养液残留的工况下也能顺畅扳动，切换供液通断状态；阀体进出两端的接口尺寸和园艺水培常用的PE、PVC软管路匹配，插接后配合管卡即可实现密封，不需要额外缠生料带，减少装配工序。

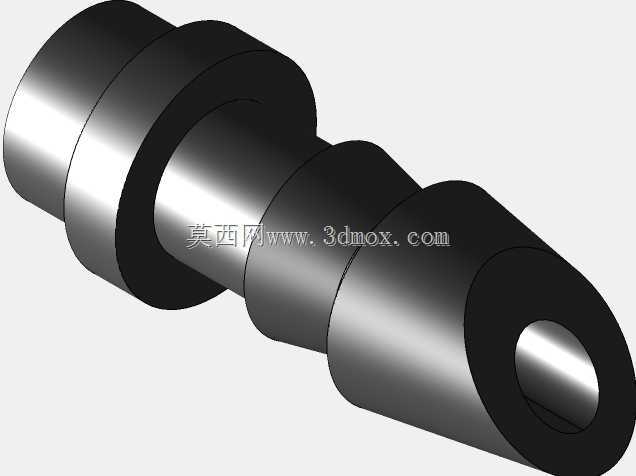

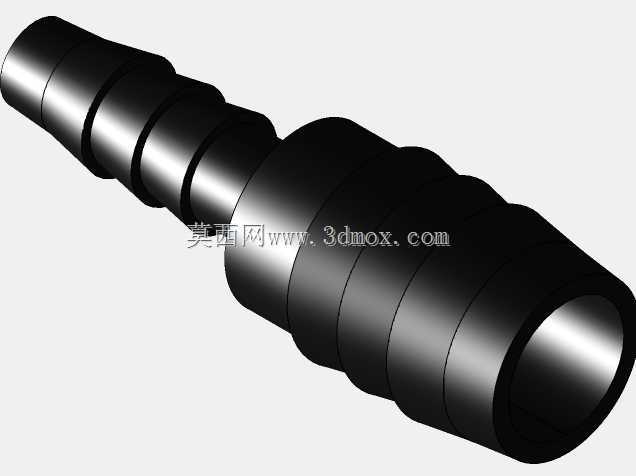

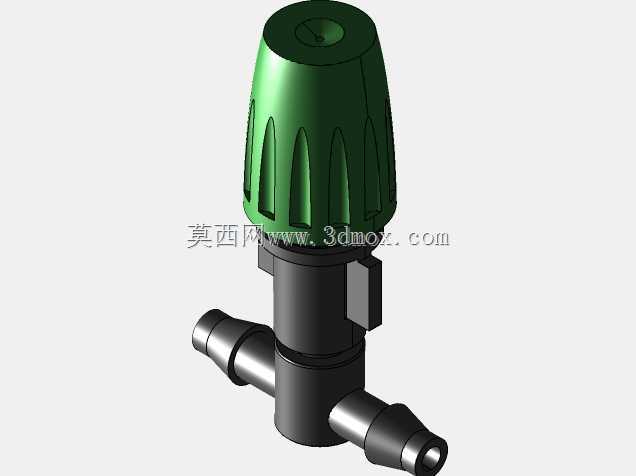

　　末端滴灌头采用阶梯式插接结构，外露的握持段做了竖向防滑棱，手动插拔管路时施力方便，内部流道做了缓收缩设计，营养液通过时不会因为截面突变产生局部涡流积渣，长期使用也不容易被营养液里的少量根系碎屑、肥料沉淀堵塞。整套组件在排布时充分考虑了多层栽培架的竖向安装边界：夹座固定在水平支撑圆管上之后，阀体和滴头沿竖直方向向下延伸，伸出长度控制在栽培层上方的操作空间内，不会和下方种植槽、定植板发生干涉，相邻两组灌溉组件沿管轴方向的最小间距可以根据作物种植密度灵活调整，既适配叶菜类密植水培，也能满足果菜类稀植栽培的点位供液需求。

　　建模过程中把每个配合面的装配间隙都做了还原：抱夹圆弧面和圆管之间预留了合理的锁紧补偿量，阀体和夹座连接面的安装孔位做了对位标识，快插接头的插接深度也做了限位结构，实际3D打印制作非标固定件时，可以直接取用夹座部分的模型参数，选用耐水、耐弱酸弱碱腐蚀的耗材打印，就能快速替代外购五金件，在小批量试种的定制栽培系统里大幅降低加工等待周期。针对全自动种植帐篷的集成需求，这套组件的固定逻辑还兼容线架搁架的安装方式，不需要改造原有帐篷支撑骨架，就能把供液支路、阀组、滴头统一固定在架体上，管路走线整齐，后期检修时可以单独更换某一个滴头或者阀件，不用拆解整条供液主管路。
