封闭式7KW柴油发电机组三维建模设计

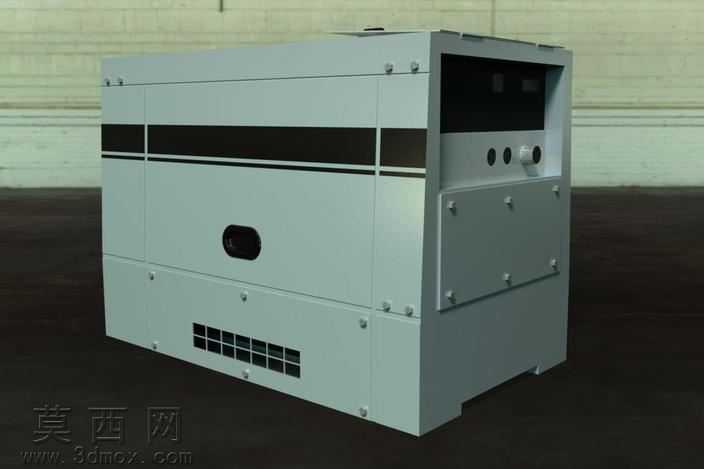

本作品为封闭式7KW柴油发电机组的三维实体建模成果，建模过程优先保障设备核心尺寸、外部轮廓形态、安装定位点位的精准性，还原了静音式柴油发电机组的典型外观结构特征。模型整体采用箱式封闭式结构设计，外部壳体做了分块式建模处理，清晰还原了壳体拼接处的螺栓固定点位，每一处紧固件的位置都参考真实同功率机组的布局进行排布，保证结构逻辑符合实际生产装配要求。壳体正面预留了检修观察口、通风散热格栅区域，侧面设置了控制接口与操作面板区域，面板上的接线端口、控制旋钮点位都做了对应建模还原，顶部做了平整的封盖设计，还原了机组顶部的吊装、检修相关结构特征。建模过程中对静音式机组的外壳降噪结构做了外观层面的还原，壳体表面的分色装饰条也通过材质分区进行呈现，主体壳体采用哑光浅灰金属材质，装饰条采用哑光黑色材质，观察口区域采用深色半透明材质模拟观察窗效果，通风格栅区域做了镂空结构处理，还原真实机组的通风散热结构形态。设计过程中重点把控机组的整体比例协调度，确保长、宽、高尺寸符合7KW功率段封闭式柴油机组的常规尺寸范围，安装支脚的位置、底部承托结构的形态都参考真实产品进行还原，能够满足产品外观展示、方案布局可视化、安装位置模拟等使用需求。模型为实体建模格式，结构完整无破面，各部件的层级关系清晰，可直接用于渲染出图、方案演示、场景布局搭建等场景，能够直观呈现该款柴油发电机组的外观形态与结构布局，为相关产品的设计展示、方案沟通提供直观的三维可视化参考。
