链提升机磨损检测试验台结构设计

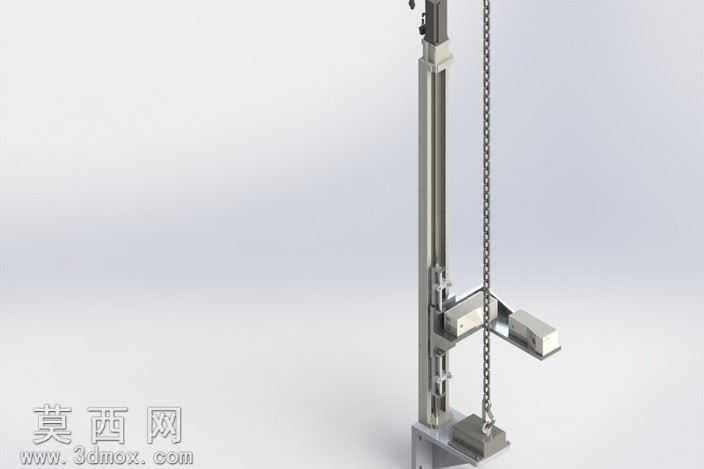

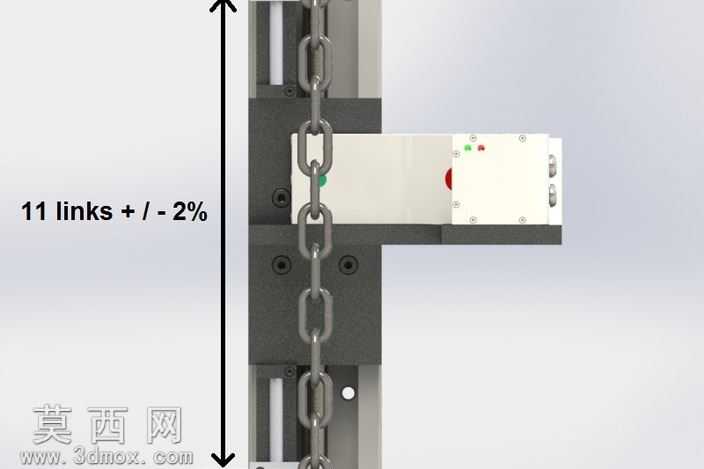

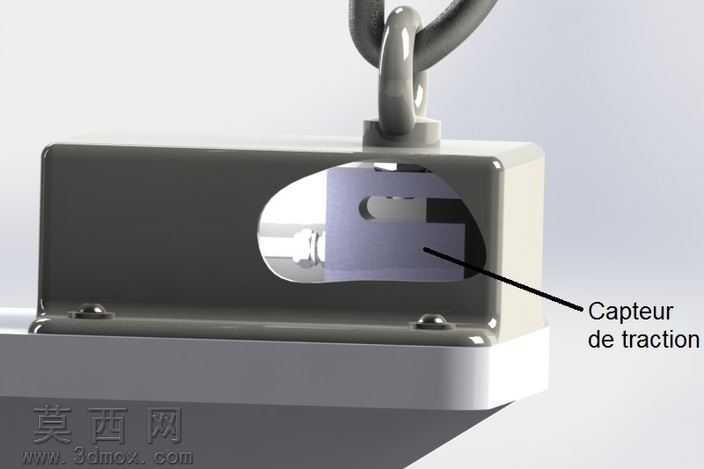

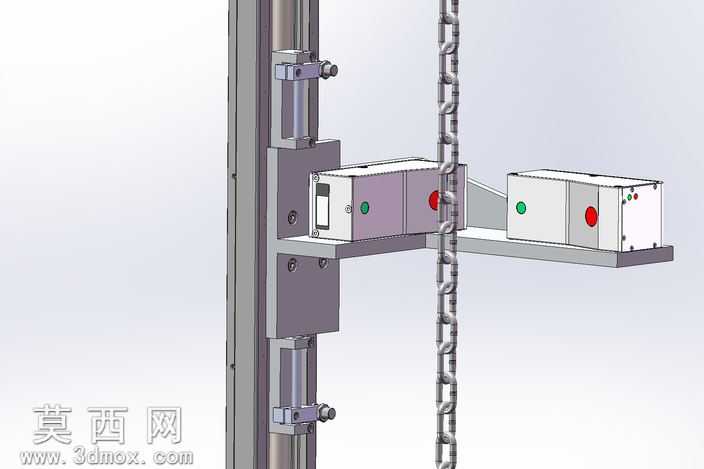

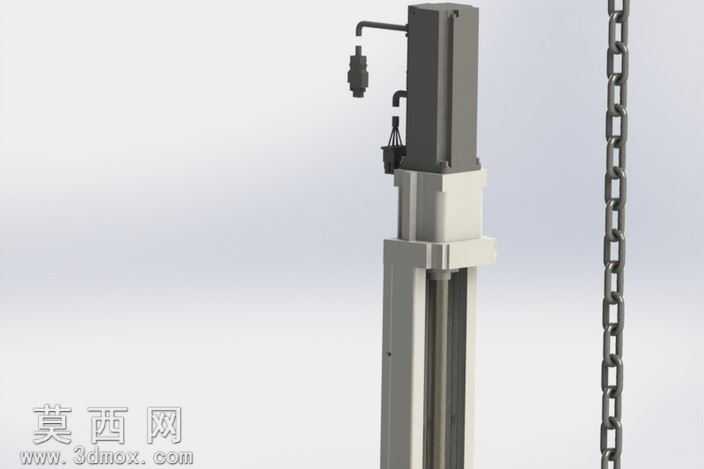

本作品为链提升机磨损试验台的三维建模设计，整体采用立式长轴导轨搭配垂直传动链条的布局结构，建模过程中先以基准轴、基准面搭建装配定位体系，逐一完成立式支撑型材、滑动载台、配重块、链条张紧座、传感器安装位的零件建模，所有零件均按照实际工业装配公差预留配合间隙，保证虚拟装配时无干涉错位问题。材质渲染阶段，对立式支撑导轨赋予磨砂金属铝材质，调整反射粗糙度模拟工业铝型材的哑光质感，对传动链条赋予高碳钢材质，添加细微磨损纹理做旧处理还原链条的金属光泽与使用质感，滑动载台部分采用工程塑料与金属结合的材质搭配，区分不同功能部件的视觉层次，底部基座赋予铸铁哑光材质，强化整体设备的厚重稳定感。结构设计上，试验台核心围绕链条磨损检测功能搭建，设置拉力传感器耦合环结构，可实现链条与拉力检测部件的稳定连接，模拟链提升机实际运行时的链条受力状态；配置双激光扫描检测组件，按照15μm检测分辨率设计安装位，可对链条链节的伸长量、表面微裂纹、形变缺陷进行逐段扫描检测，激光组件的安装支架设计有微调滑槽，可适配不同规格链条的检测需求；滑动载台搭配直线导轨传动结构，可沿立式支撑轴做平稳垂直升降，模拟提升机的升降运行工况，带动激光扫描组件完成全长度链条的检测作业，底部设置链条固定与张紧结构，可调整链条张紧度模拟不同负载下的链条状态。设计思路围绕链提升机链条磨损检测的实际需求展开，摒弃冗余结构，将检测功能与升降传动结构高度集成，既可以安装在升降桥体上配合起重设备完成在线检测，也可放置在地面作为独立试验台完成离线链条磨损测试，控制系统预留接口可对接自动化检测程序，实现11节链节为单元的自动扫描检测，自动计算链节伸长量是否超出2%的阈值，完成全链条磨损状态的自动判定，整体结构紧凑，功能模块划分清晰，所有安装位、连接孔位均符合通用机械装配标准，可直接用于后续的实物加工生产参考。
