立式自助服务终端设备外观结构设计

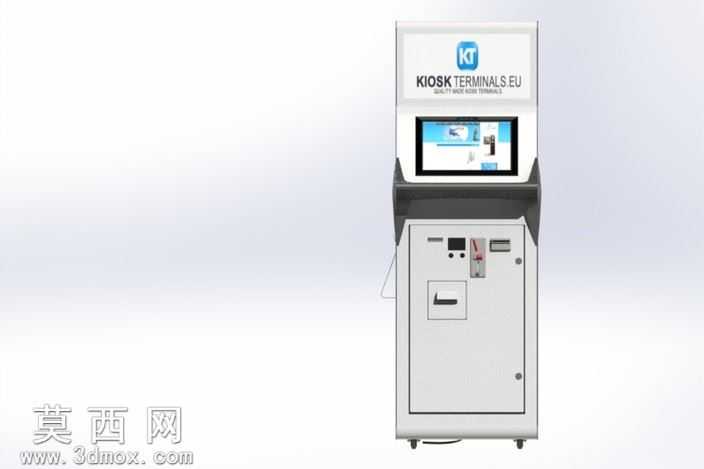

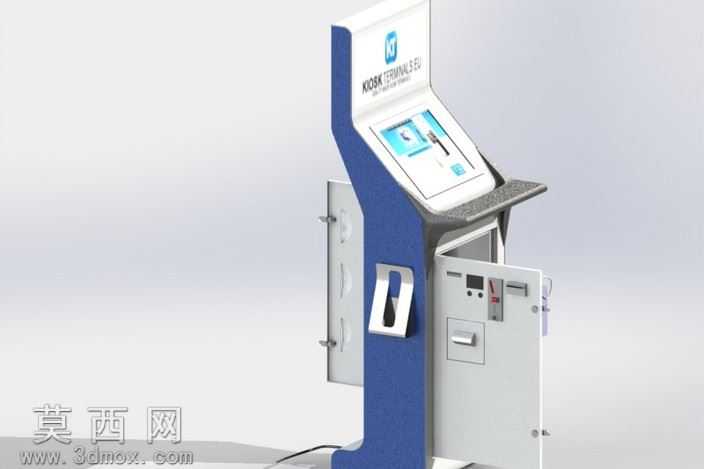

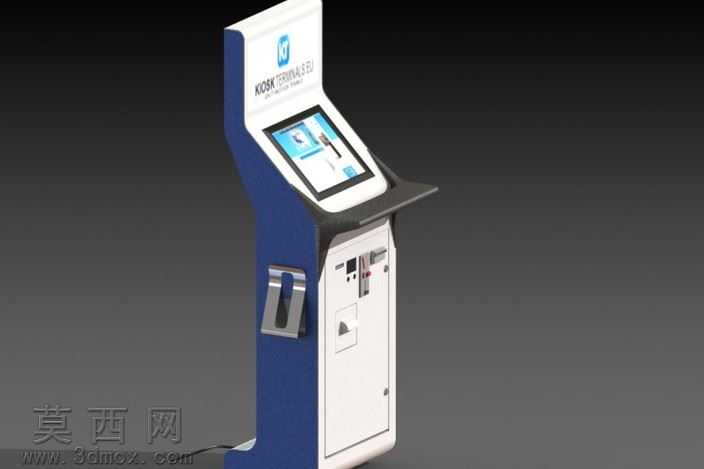

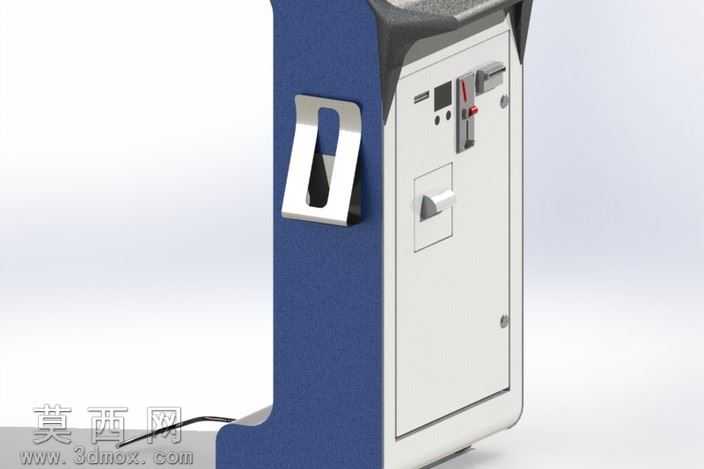

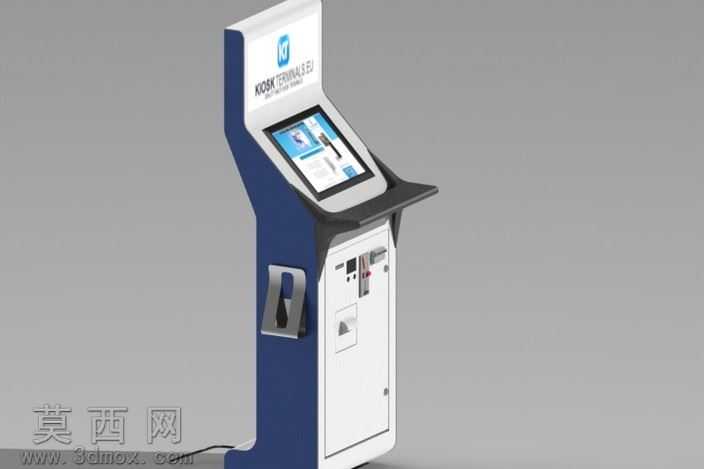

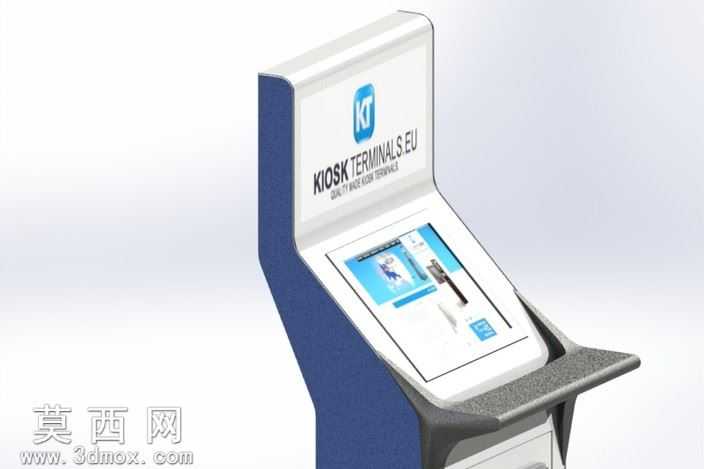

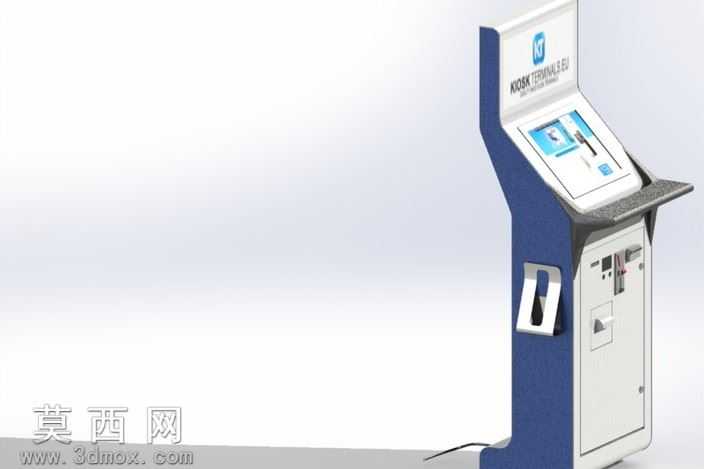

本作品为立式自助服务终端的三维建模设计，整体采用落地式直立柜体结构，建模阶段以实际商用自助终端的尺寸比例为基准，严格遵循人机工程学原则划分功能区域，确保用户操作时的视线高度与触控操作范围符合日常使用习惯。建模过程中首先搭建整体柜体的框架结构，区分上部触控交互区、中部功能操作区、下部储物检修区三大模块，各模块之间通过卡扣与隐藏式紧固件实现装配衔接，还原真实设备的组装逻辑。上部区域预留触控显示屏安装位，屏幕周边做收边倒角处理，顶部预留品牌标识安装平面，建模时对屏幕边框的弧度做了精细化曲面处理，避免生硬直角带来的廉价感。中部操作区集成了读卡模块、凭条打印出口、操作按键等功能位，每个功能位的开孔尺寸都按照对应通用配件的标准规格预留，同时做了防呆结构设计，避免配件安装时出现错位。下部柜体为设备主机与走线空间，设计了带锁的检修门，门板做了内嵌式拉手处理，既保证外观整体性，又方便运维人员开启检修，柜体底部预留了脚轮与可调支撑脚的安装位，兼顾设备移动与固定放置的需求。材质渲染阶段，柜体主体采用拉丝银白金属材质模拟冷轧钢板喷塑效果，上部屏幕边框采用深灰色哑光塑料材质，功能按键区域做了局部亮色点缀提升视觉辨识度，屏幕区域添加了玻璃材质的反光与通透效果，还原真实触控屏的视觉质感。设计思路上兼顾了外观的简约整洁性与内部结构的实用性，外部曲面线条流畅自然，没有多余的冗余装饰，内部预留了充足的走线空间与硬件安装位，同时考虑了设备散热需求，在柜体侧面预留了隐藏式通风开孔，既不破坏外观整体性，又能保证设备长时间运行的散热效率，整体模型结构完整，各部件装配关系清晰，可直接用于产品外观评审、结构改型参考等场景。
