垂直斗式物料输送提升机三维结构设计

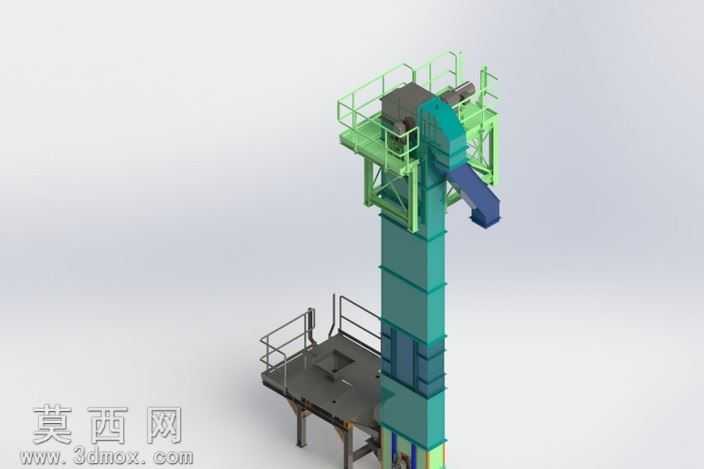

本作品为垂直输送类斗式提升机三维建模成果，建模过程严格遵循起重装卸输送设备的工程设计规范，依托三维参数化建模技术完成全结构1:1比例搭建，完整还原设备的真实装配关系与功能细节。建模阶段先完成核心部件的参数化草图绘制，通过拉伸、凸台、扫描、阵列等基础特征命令构建主体塔架结构，塔架采用分段式模块化设计，每段塔节的连接法兰、加强筋结构均做精细化处理，确保结构强度表现符合重载输送的设计要求。顶部驱动区段的建模完整覆盖驱动电机、传动组件、顶部链轮、防护壳体、出料溜槽等部件，顶部操作平台的护栏、防滑踏板、检修通道均按照工业安全规范设计，护栏高度、横杆间距、踏板防滑纹理都做了细节还原，满足日常检修维护的操作场景需求。中部进料区段的建模包含进料溜槽、下部操作平台、尾轮张紧机构、支撑立柱等结构，下部平台的护栏、接料结构、张紧调节装置均完整呈现，可直观展示设备进料端的工作逻辑。料斗部件采用阵列式装配设计，沿牵引构件的排布间距严格符合输送效率计算参数，料斗的曲面造型、边缘加强结构都做了精细化处理，确保盛料、卸料的动作逻辑可通过模型直观呈现。材质渲染阶段针对不同部件做了差异化材质赋予：塔架主体采用工业哑光绿涂装金属材质，还原工业设备的常规防腐涂装效果；操作平台采用防滑花纹钢板材质，踏板表面的凹凸纹理通过纹理贴图与凹凸通道实现真实质感；驱动电机采用铸铁哑光灰材质，出料溜槽采用深蓝色耐磨金属材质，护栏采用亮黄色安全警示涂装材质，各部件材质区分清晰，可快速识别不同功能模块。结构设计上充分考虑设备的实际使用场景，顶部与下部的双平台设计兼顾设备驱动端检修、进料端维护的操作需求，塔架分段式结构便于设备的运输与现场组装，张紧机构的预留调节位可适配不同工况下的牵引构件张紧需求，整体模型装配逻辑严谨，无干涉错配问题，各部件的连接关系、运动逻辑清晰，可用于斗式提升机的结构展示、方案汇报、教学演示等场景，能够直观展现垂直斗式提升机的工作原理与结构组成。
