内燃机用活塞高精度三维结构设计模型

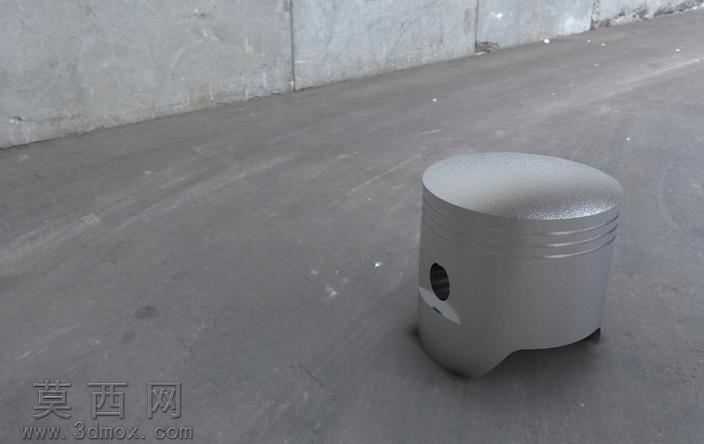

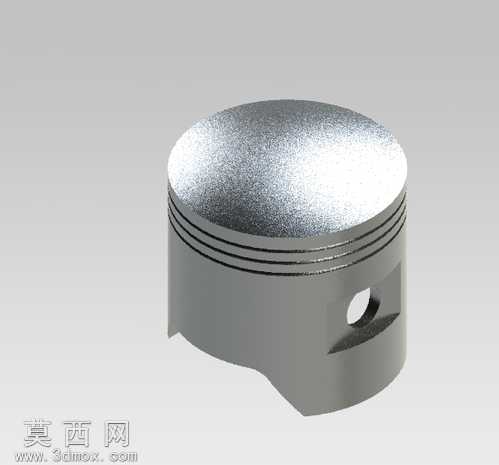

本活塞三维模型采用SolidWorks软件进行全参数化建模，整体建模过程严格遵循内燃机活塞的实际工程尺寸规范，完整还原了活塞的核心结构特征。模型顶部为适配燃烧室的微凸曲面造型，建模时通过曲面放样与实体修剪结合的方式构建，保证顶部曲面的弧度精度，能够准确匹配内燃机压缩行程的燃烧室容积设计要求。活塞头部区域精准绘制了多道平行的环槽结构，每道环槽的宽度、深度以及槽间间距都参照通用汽油机活塞的标准参数设定，环槽边缘做了微小的倒角处理，既还原了实际加工的工艺特征，也避免了三维模型装配时出现的锐边干涉问题。活塞销座部分采用对称式凸台结构，通过拉伸切除的方式构建出活塞销安装通孔，孔壁与销座外表面的过渡区域做了平滑的圆角处理，还原了实际零件为降低应力集中所做的结构优化，销座下方的裙部采用了不对称的切边造型，建模时通过多轮廓扫描与实体切除完成，精准还原了活塞裙部为规避曲轴运动干涉所做的让位设计。材质渲染方面，模型整体赋予了磨砂质感的铸铝材质，通过调整材质的粗糙度、金属度参数，模拟出铝合金活塞经机加工后的亚光金属质感，顶部曲面添加了细微的光影反射效果，还原金属表面经光线照射后的真实光影表现，环槽区域通过材质明暗的细微区分，突出槽体的凹陷结构特征，让整体模型的结构层次更加清晰。设计思路上，本模型以通用小排量内燃机活塞为原型，在建模过程中兼顾了结构准确性与模型轻量化，所有特征均采用参数化尺寸驱动，可根据不同的排量需求快速调整活塞直径、环槽数量、销孔直径等核心参数，既可以作为内燃机结构教学的演示模型，也可用于发动机装配仿真、运动学模拟等场景，模型的所有结构特征均具备工程可制造性，无建模错误导致的破面、重叠面等问题，能够直接导入各类CAE仿真软件进行后续的热负荷、机械负荷分析工作。
