卧式2500升工业储液罐体结构设计

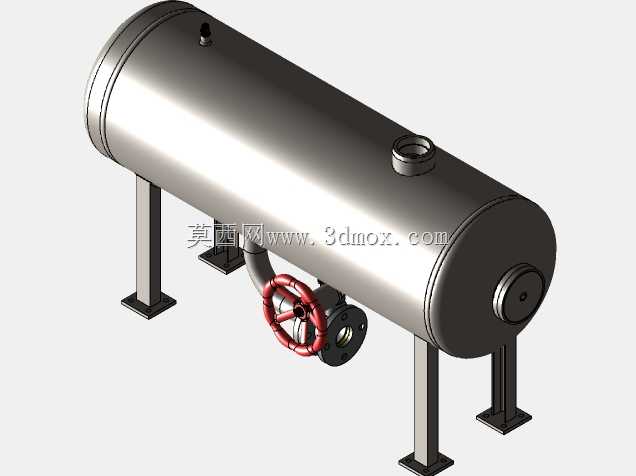

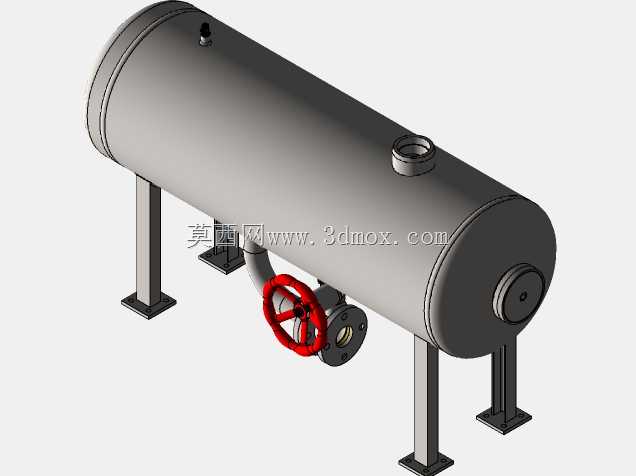

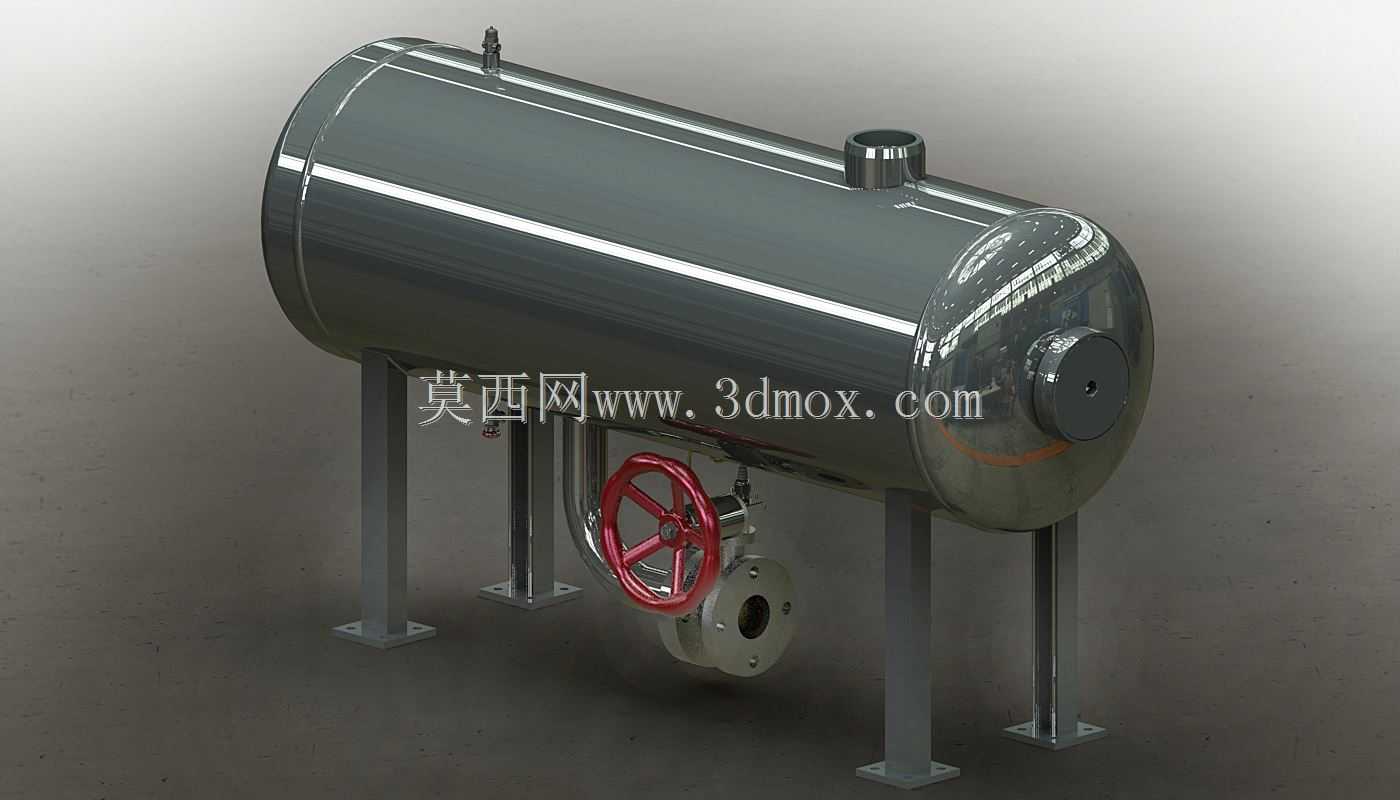

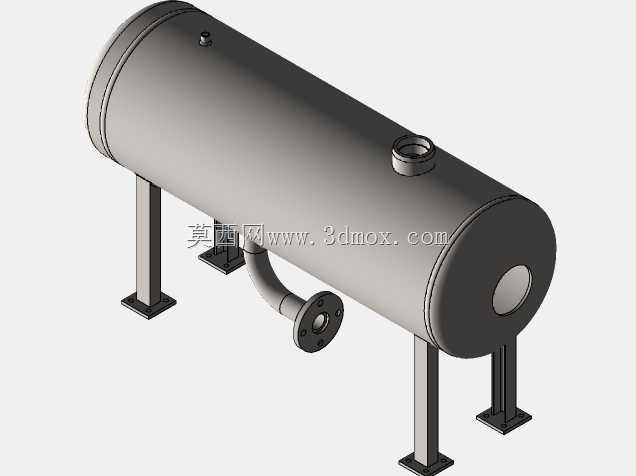

这款2500升容积的卧式储液罐体，主要面向中小型工业流体存储场景设计，可适配化工辅料暂存、暖通系统循环水缓冲、小型生产工段液态原料中转、车间压缩空气冷凝液收集等多类工况，也可作为成套流体处理设备的配套储液单元嵌入整机系统。罐体采用卧式鞍座支撑结构，整体为圆柱形筒体搭配标准椭圆封头，这种结构形式能在同等容积下降低设备整体高度，适配车间层高受限的安装场景，同时鞍座的地脚板预留了标准螺栓安装孔，可直接通过膨胀螺栓固定于混凝土地面或钢制设备平台，安装时需保证四个支撑脚的平面度公差控制在2mm以内，避免罐体安装后产生附加应力影响焊缝密封性。

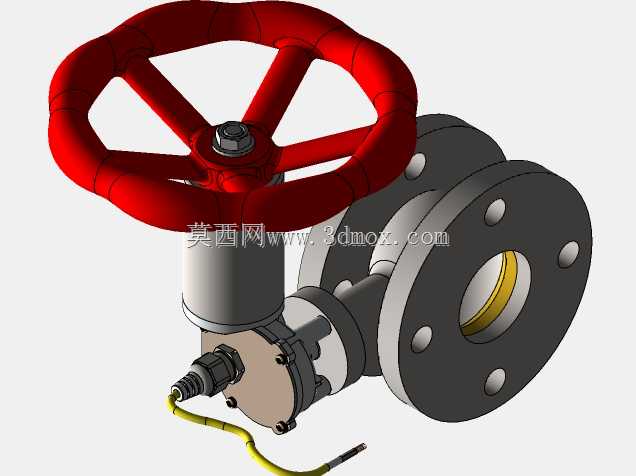

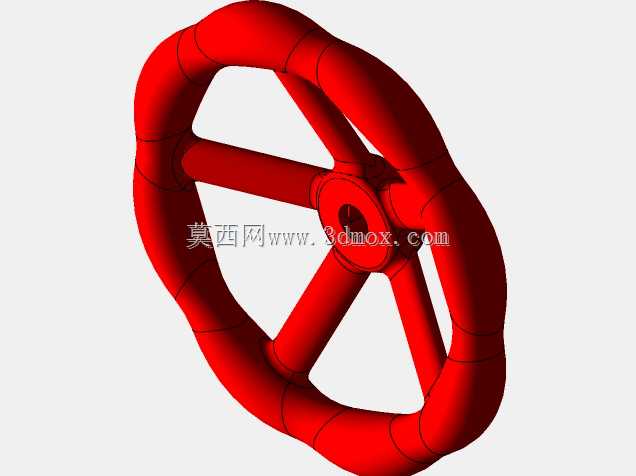

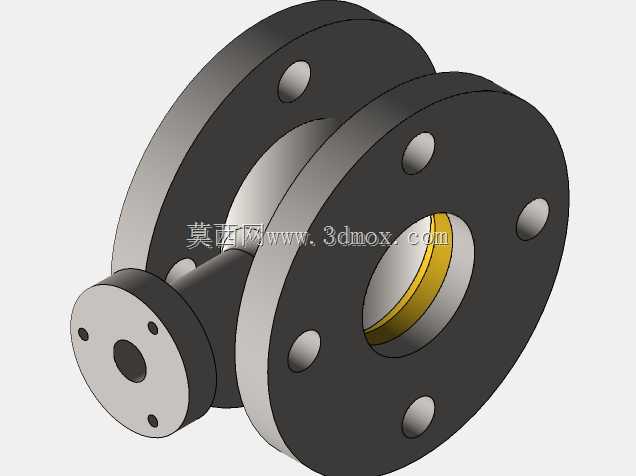

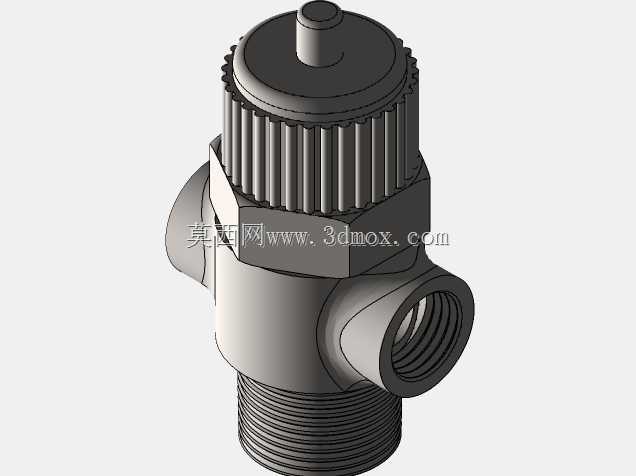

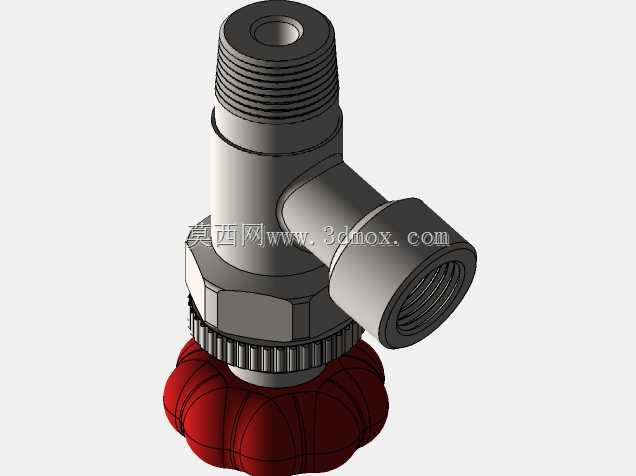

设计阶段优先考虑了罐体的承压稳定性，筒体壁厚根据常规0.6MPa常压存储工况计算取值，封头采用与筒体等厚的标准冲压椭圆封头，焊缝位置预留了探伤检测的工艺余量，顶部设置的两个管口分别作为进液口与排气溢流口，进液口采用法兰连接形式，可对接不同管径的输送管道，排气口可按需配置呼吸阀避免罐体抽瘪或超压。罐体底部靠近封头位置设置了带手轮的法兰式截止阀，阀门出口采用标准法兰对接，可直接连接排液管道或排污管路，手轮操作高度距离安装基准面约1.1米，符合人工操作的人机工程尺寸要求，无需额外配置操作平台即可完成启闭操作。

建模过程中对罐体的所有安装边界做了明确标注：筒体总长度约2.2米，筒体外径约1.2米，包含阀门与支撑脚的总高度约1.5米，所有管口的法兰尺寸均采用国标PN10标准法兰参数，支撑脚的横向跨距约1.6米，纵向安装间距约0.8米，选型时可直接根据这些尺寸预留安装空间。罐体外部的支撑腿采用型钢焊接结构，腿与筒体连接位置设置了加强垫板，分散支撑点的局部应力，避免长期承重导致筒体局部变形。阀门与罐体的连接采用短管对接结构，短管长度预留了法兰安装与阀门拆装的操作空间，后期维护时无需切割罐体即可完成阀门更换。

从实际应用角度看，这款储液罐的结构没有冗余设计，所有功能部件均围绕常压流体存储的核心需求配置，既没有多余的附属结构增加制造成本，也覆盖了进液、排液、排气、安装固定、操作维护的全流程需求，可直接作为通用储液单元用于各类流体系统的设计选型参考，建模时的所有配合尺寸均符合机械设计手册的相关规范，不存在干涉或无法加工的结构问题。
