18650与AAA规格3.7伏锂电池结构设计

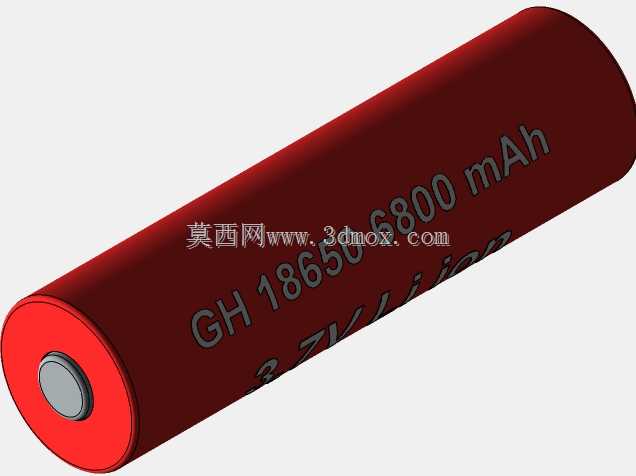

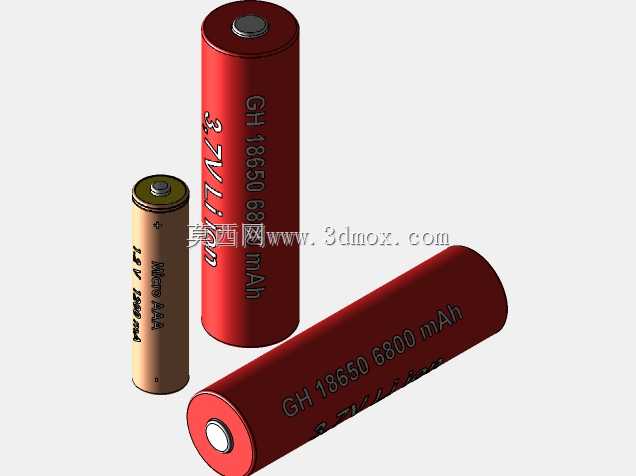

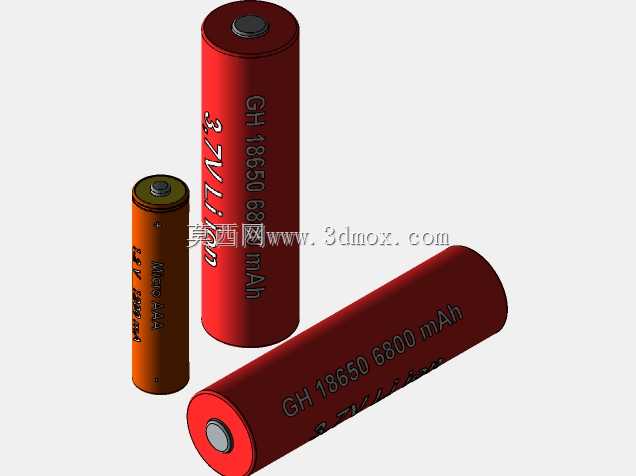

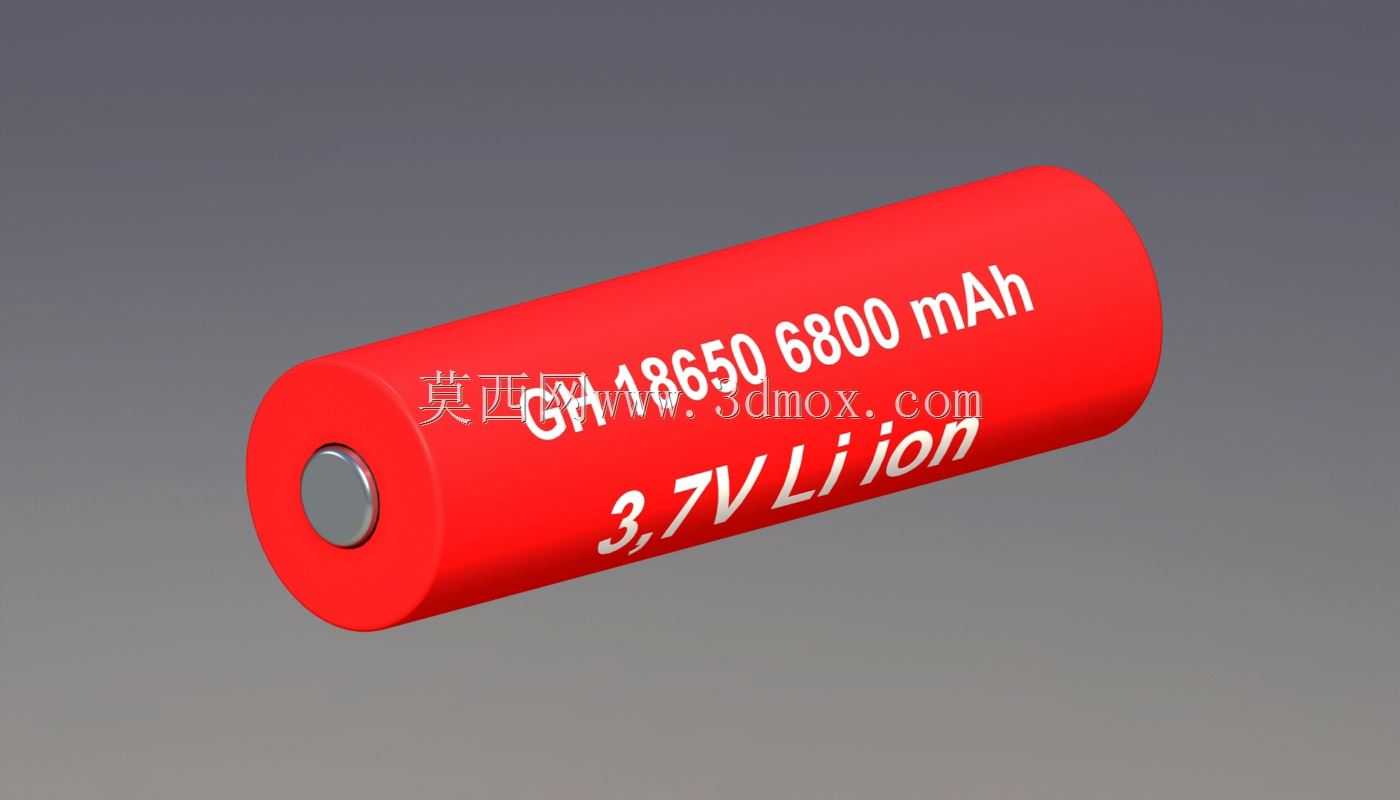

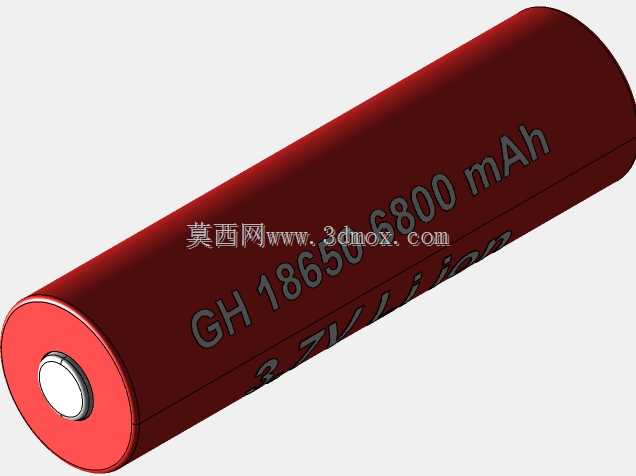

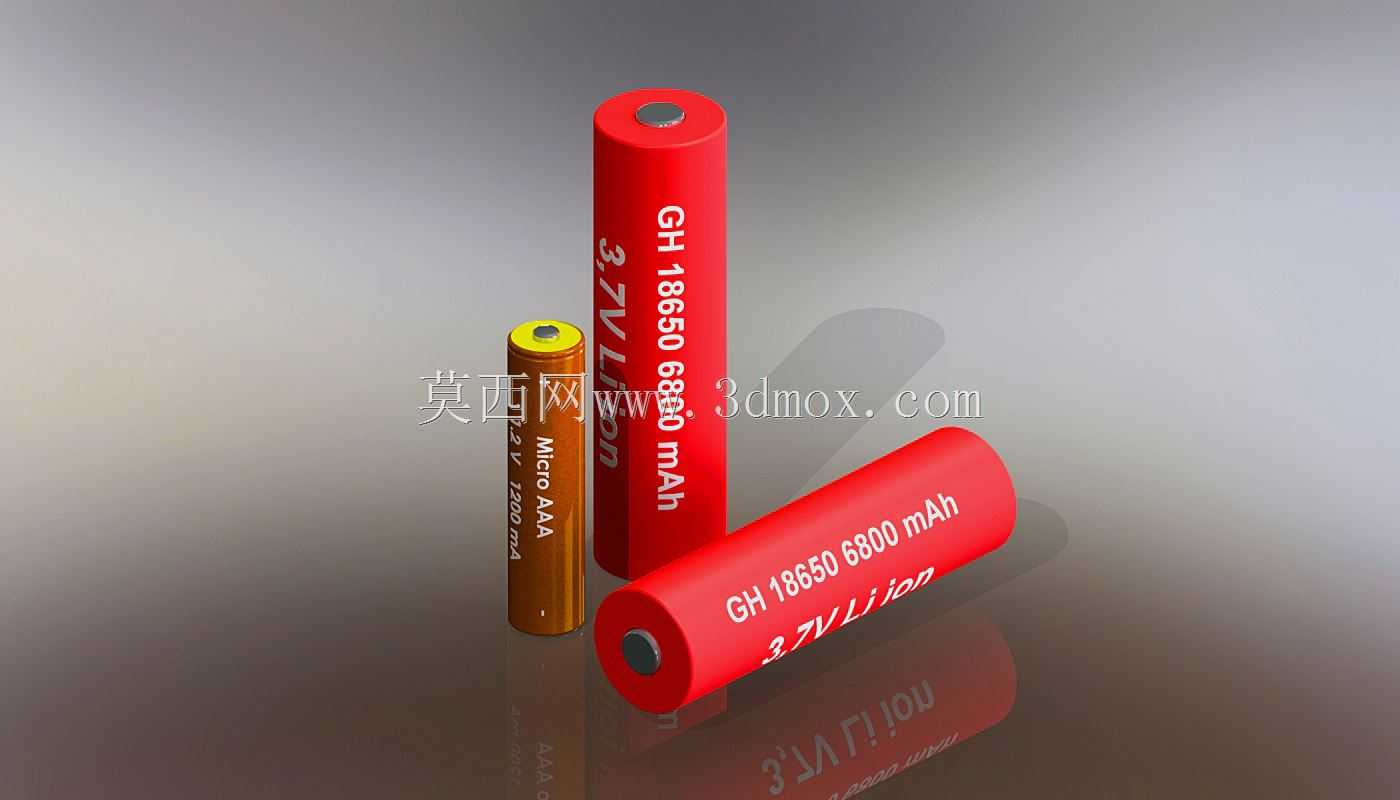

做便携设备结构设计时，圆柱锂电池的选型与安装匹配是绕不开的环节，这次完成的两款3.7伏圆柱电芯三维结构，覆盖了消费电子、小型动力设备里最常用的两个规格，能直接给结构工程师做布局校核、安装间隙验证用。先从实际应用场景说，18650规格电芯目前大量用在手持电动工具、便携储能电源、强光手电、笔记本外置电池包这类对容量和放电倍率有要求的设备上，AAA规格的3.7伏锂电则更多出现在迷你遥控器、小型穿戴设备、便携检测笔这类空间极度紧凑的低功耗产品里，两款电芯的结构还原都严格参照量产实物的尺寸边界做，避免设计阶段出现安装干涉问题。设计思路上没有做多余的结构简化，圆柱外壳的滚槽位置、正极凸起的绝缘圈结构、负极端面的焊接预留平面都完整还原，做电池仓结构设计时，能直接用这个模型校核弹片接触行程、仓体壁厚预留的安全间隙，不用再反复对照二维规格书核对尺寸。外形尺寸方面，18650电芯严格遵循直径18mm、长度65mm的行业通用尺寸，外壳壁厚按常规量产的0.25mm钢壳参数做结构预留，正极帽凸起高度控制在0.8mm，刚好匹配常规电池弹片的压缩行程；AAA规格锂电直径10mm、长度44mm，和常规七号干电池的外形尺寸保持一致，能兼容干电池仓的改装替换需求，做产品迭代时不用重新开模调整电池仓结构。安装边界的处理上，两款电芯都预留了极耳焊接的空间位置，18650型号侧面没有多余的凸起结构，做多串多并电池组时，电芯之间可以紧密排布，间隙只需要留0.2mm的绝缘青稞纸厚度就行，能最大化利用电池仓的内部空间；AAA型号的正极绝缘圈做了0.3mm的凸台结构，能避免装反时负极接触正极造成短路，符合消费电子的安规设计要求。实际做结构验证时，用这个模型可以直接做跌落仿真的干涉检查，看电芯在仓体内晃动时会不会挤压到电路板上的元器件，也能核对充电触点的对位精度，避免出现接触不良的问题。另外模型还原了电芯表面的标识区位置，做产品外观丝印对位时，也能参考标识区的预留位置，不会出现丝印内容被电池仓遮挡的问题。两款电芯的端面平整度都按量产实物的公差做了还原，负极平面的平面度控制在0.1mm以内，焊接镍片时能保证接触面积足够，减少大电流放电时的接触电阻，做高倍率放电的设备设计时，这个细节能直接影响电池组的温升表现。
