卧式1250升储油罐体带支架阀门结构

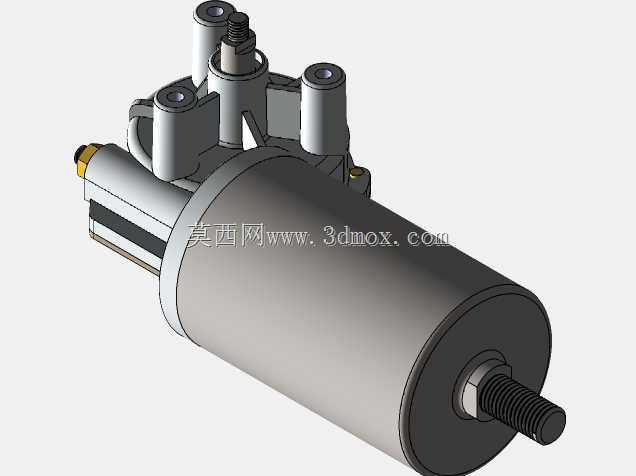

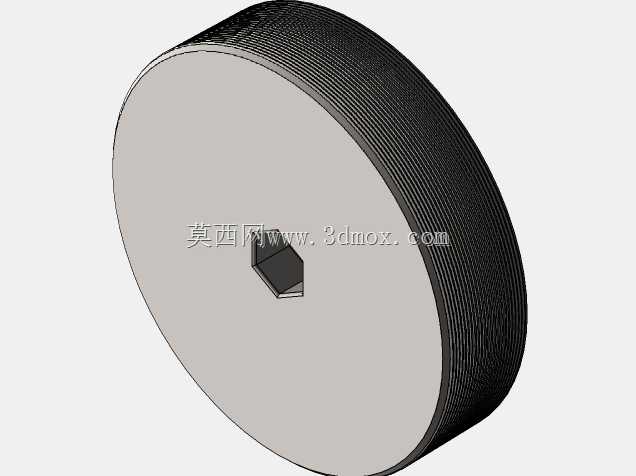

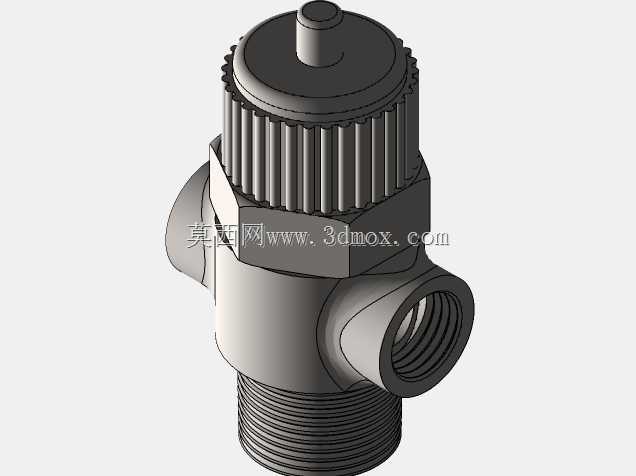

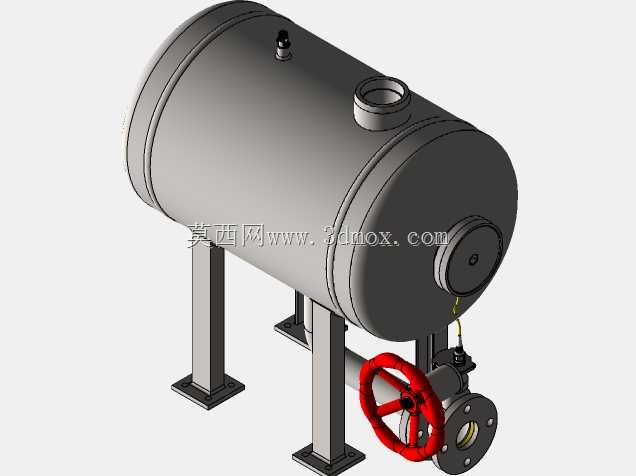

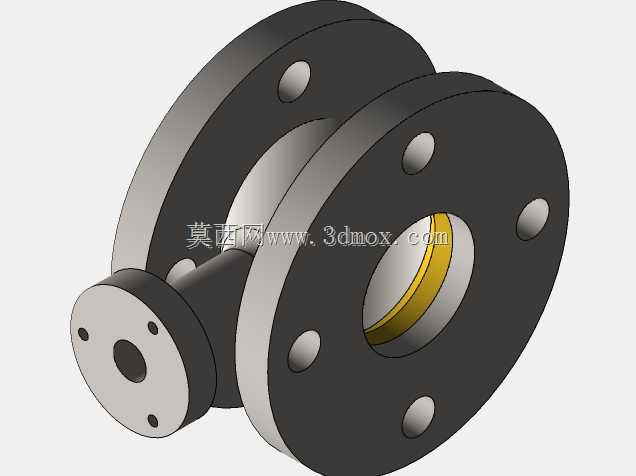

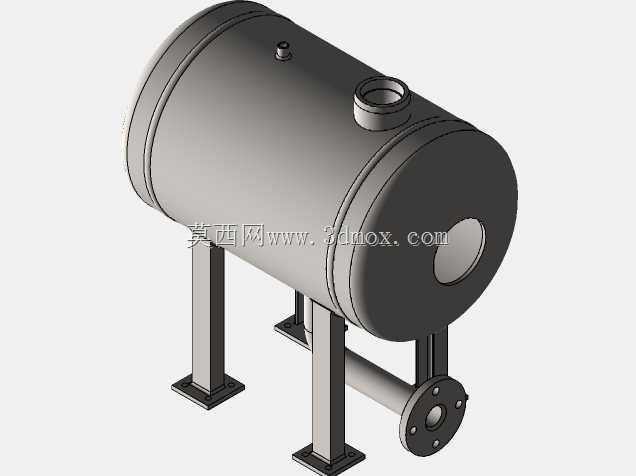

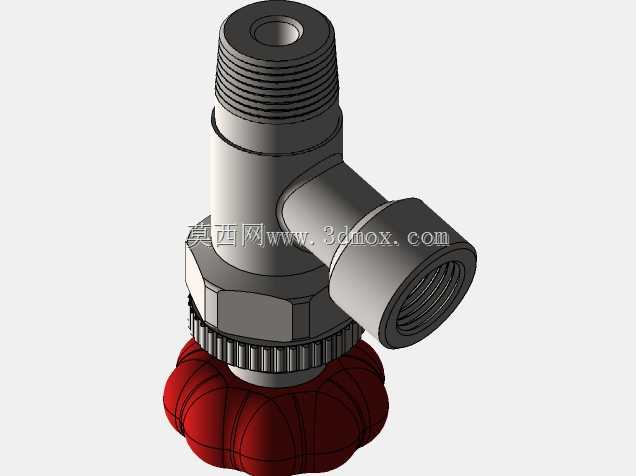

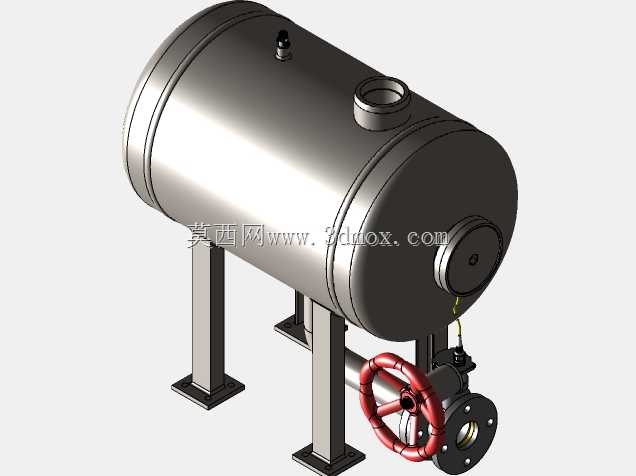

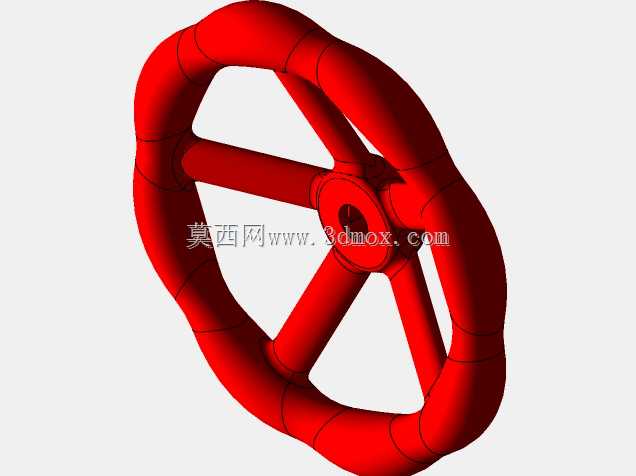

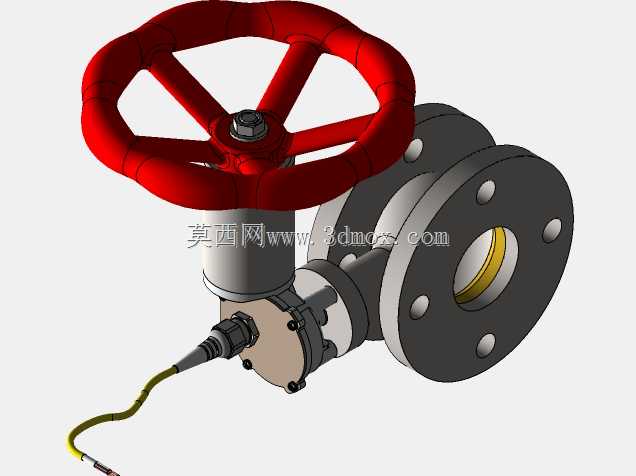

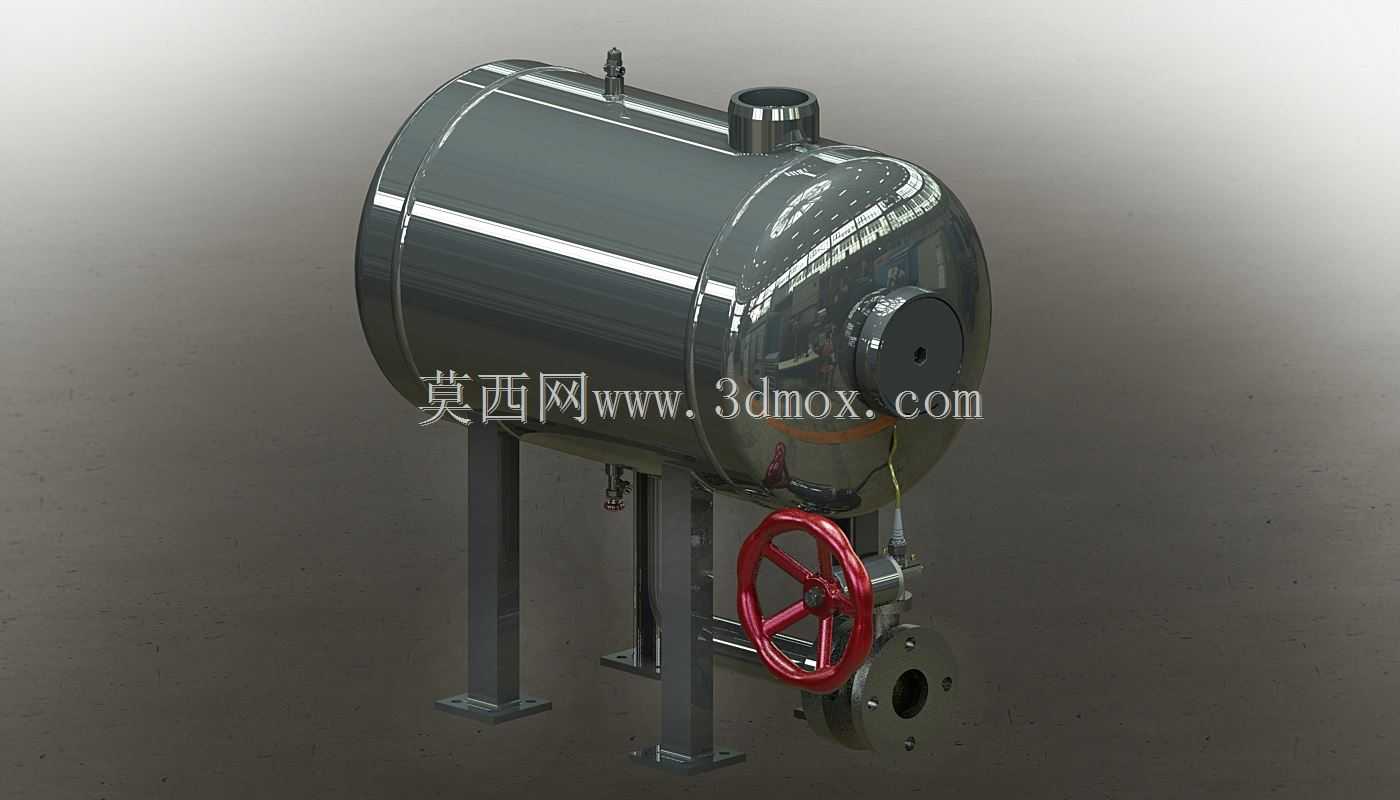

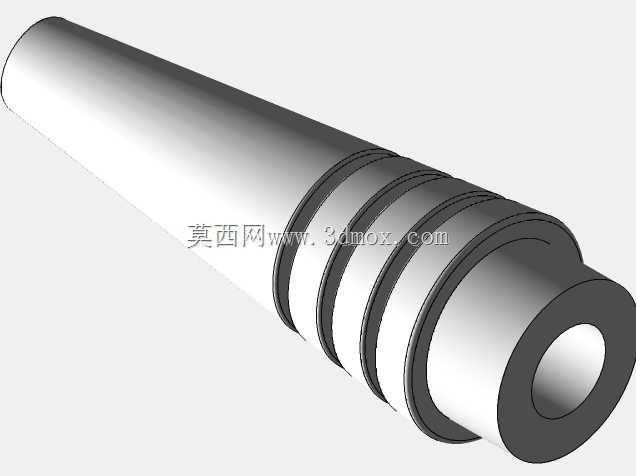

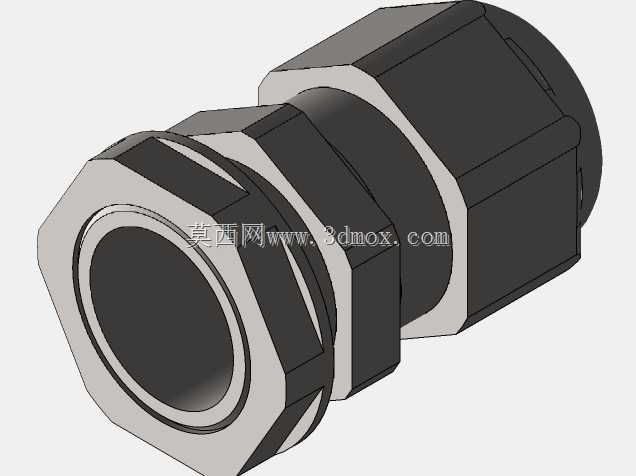

该卧式储油装置主要应用于工业液压系统、中小型动力机组、工程作业设备的燃油或液压油存储环节，可作为独立储油单元配套在固定泵站、移动作业装备的油路系统中，承担介质存储、稳压、杂质初步沉降的作用，适配需要持续稳定供油的中低压油路场景，能在常规车间、户外临时作业点等多种环境下完成储油供油任务。罐体采用卧式椭圆封头结构设计，相比立式罐体大幅降低了整体安装重心，带支撑腿的安装形式可直接通过底部地脚板完成固定，不需要额外搭建高位安装平台，适配地面硬化的常规安装场地，支撑腿与罐体采用焊接连接，连接处做了圆弧过渡补强，避免长期承重出现焊缝开裂问题。罐体顶部设置了通气接口与注油口，注油口采用标准法兰连接形式，可配套不同规格的注油管路或滤油装置，通气接口可配套空气滤清器，避免外界粉尘杂质随空气进入罐内污染油液。罐体底部排污口位置配套了手轮式闸阀，红色手轮的设计便于现场操作人员快速识别阀门位置，阀门采用法兰连接形式与罐体排污口对接，可在设备维护时快速排空罐内积存的杂质与残油，阀门通径匹配常规排污管路尺寸，不需要额外做变径转接。设计过程中优先考虑了罐体的容积利用率，1250升的有效容积在控制整体外形尺寸的前提下，满足常规中小型液压系统4-8小时的连续供油缓冲需求，罐体的筒身长度、封头直径经过匹配计算，既保证了足够的油液存储量，又控制了整体占地面积，安装时预留的侧边操作空间可满足阀门操作、管路对接的操作需求，罐体侧面预留的多个接口可根据实际使用需求接装液位计、温度传感器、油路进出管等配件，不需要在现场额外做罐体开孔焊接，降低现场安装的改造工作量。罐体的壁厚选取兼顾了结构强度与自重控制，在满足常压储油的强度要求前提下，尽可能降低罐体整体自重，便于运输与吊装就位，支撑腿的高度设置预留了底部阀门的操作空间与排污管路的安装空间，不需要额外抬高罐体即可完成底部管路的对接与阀门操作，整体结构没有冗余设计，所有外露部件都考虑了现场操作的便利性，可直接作为成熟结构用于配套设备的油路系统设计，也可根据实际使用场景调整接口位置与支撑形式，适配不同的安装工况要求。
