带热靴拓展位的GoPro相机固定框架

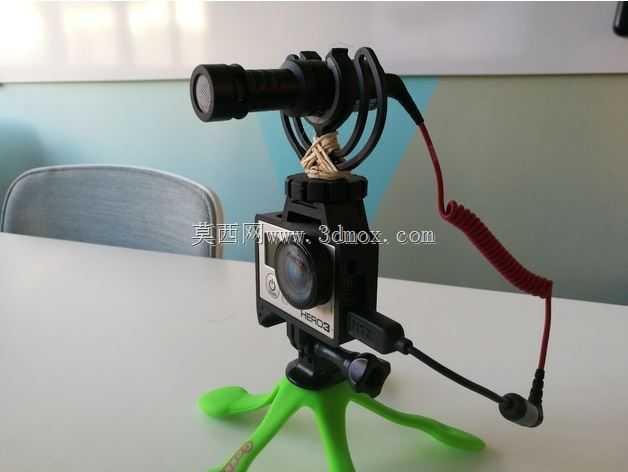

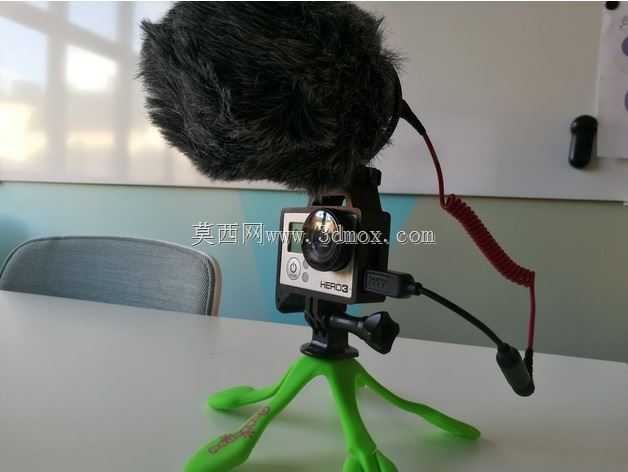

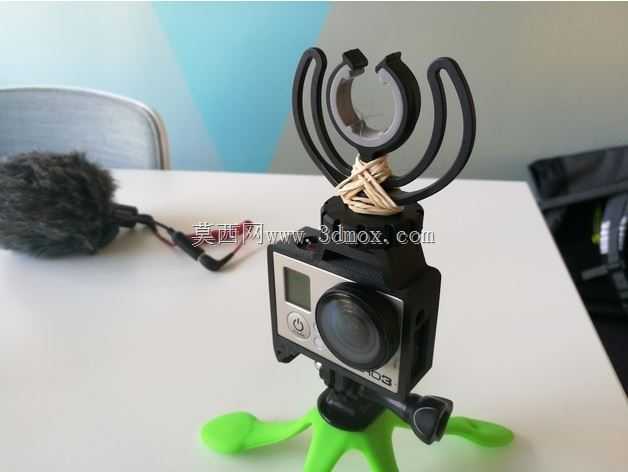

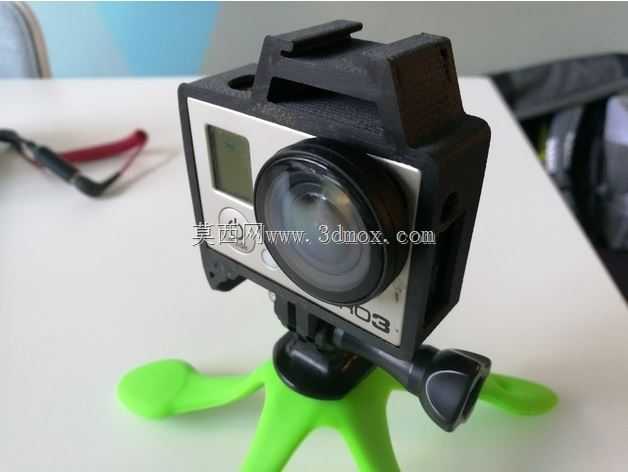

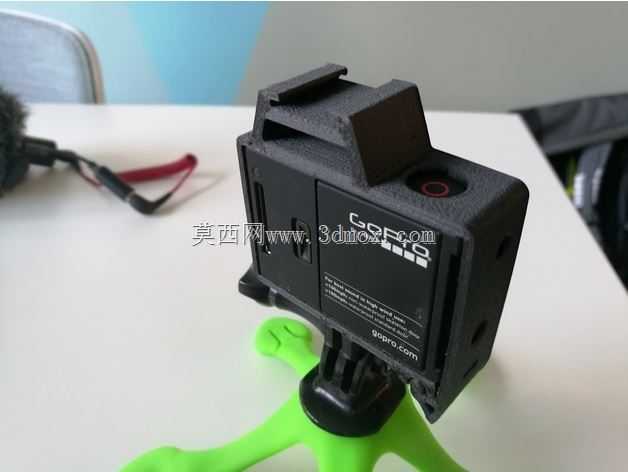

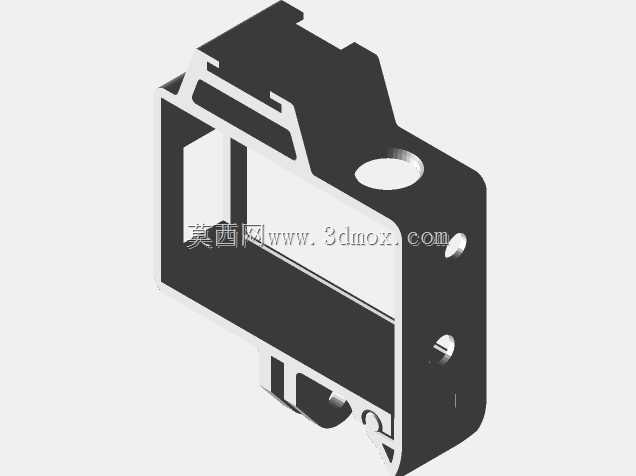

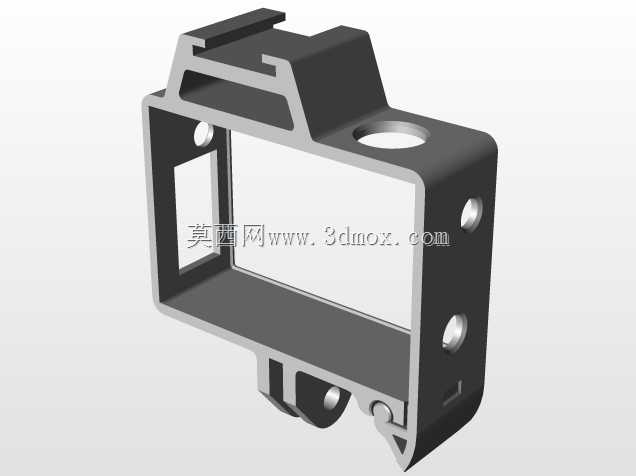

这款运动相机固定框架主要面向静态拍摄场景设计，适配GoPro Hero3系列运动相机使用，核心是在原有快拆框架的基础上，顶部集成了标准热靴拓展接口，可直接外接领夹式麦克风、小型补光灯等外置拍摄配件，解决运动相机原生接口不足、外置配件走线杂乱的问题。框架采用按扣锁止结构设计，开合操作无需额外工具，按压锁扣即可快速完成相机的装入与取出，锁止状态下卡扣配合面预留0.1mm的过盈量，静态放置时可提供足够的夹持力，避免相机松脱，但不适合在头盔、自行车把等存在持续振动、冲击的运动场景下使用，大载荷冲击下锁扣存在脱开风险。框架顶部的热靴接口采用标准冷靴尺寸设计，接口槽宽与市面通用热靴配件的安装脚尺寸匹配，安装后配件不会出现旷量，接口位置与相机顶部的间距经过测算，安装麦克风后不会遮挡相机镜头取景范围，也不会干涉相机侧面的数据线接口插拔。框架底部预留了标准三脚架安装螺孔，可直接适配桌面迷你三脚架、八爪鱼支架等常见支撑配件，无需额外加装转换底座。框架整体采用薄壁结构设计，壁厚控制在2mm，在保证结构强度的前提下尽可能降低整体重量，安装后不会给相机带来过多额外负重。走线位置专门预留了理线缺口，外置麦克风的连接线可通过缺口规整排布，避免线材晃动剐蹭镜头，也能减少线材拉扯对接口造成的损伤。框架的开合转轴位置采用一体化铰接结构，无需额外加装金属销轴，减少装配零件数量，打印制作时无需额外添加支撑结构，降低制作难度。框架内侧与相机接触的位置做了0.2mm的让位间隙，避免安装时刮花相机外壳，同时也能适配贴有薄款保护贴膜的相机，不会出现安装卡滞的问题。
