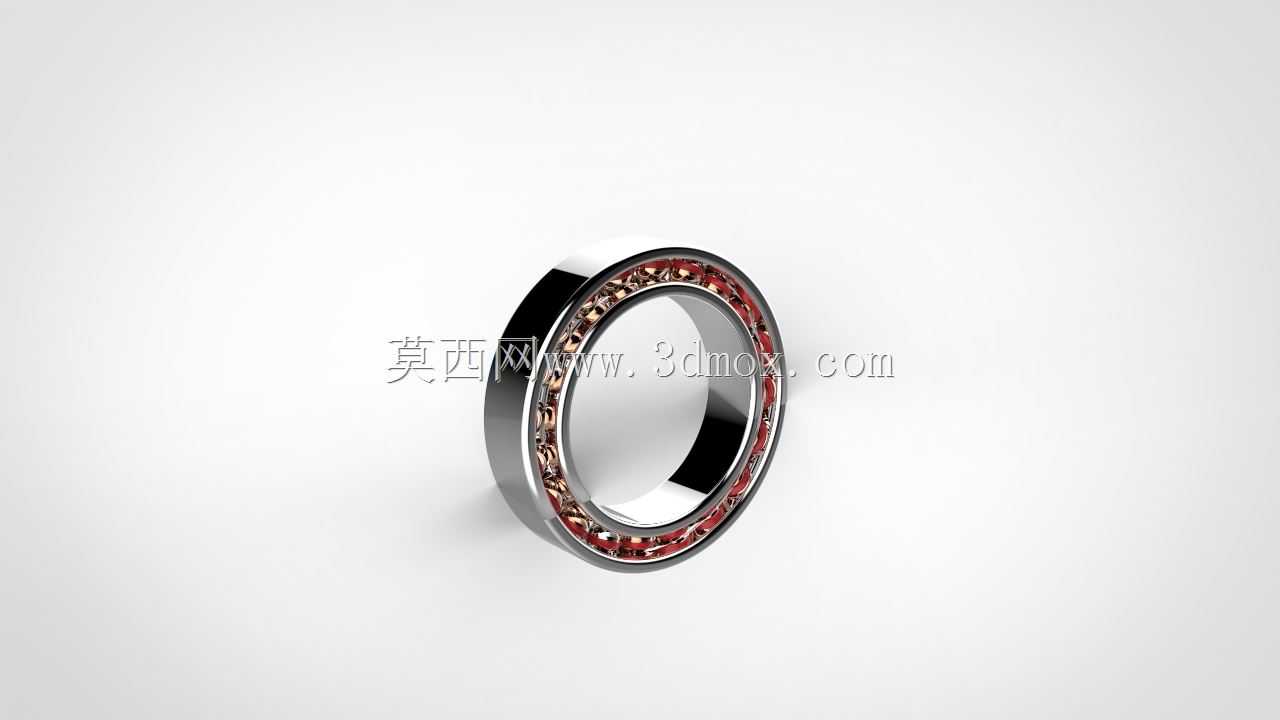

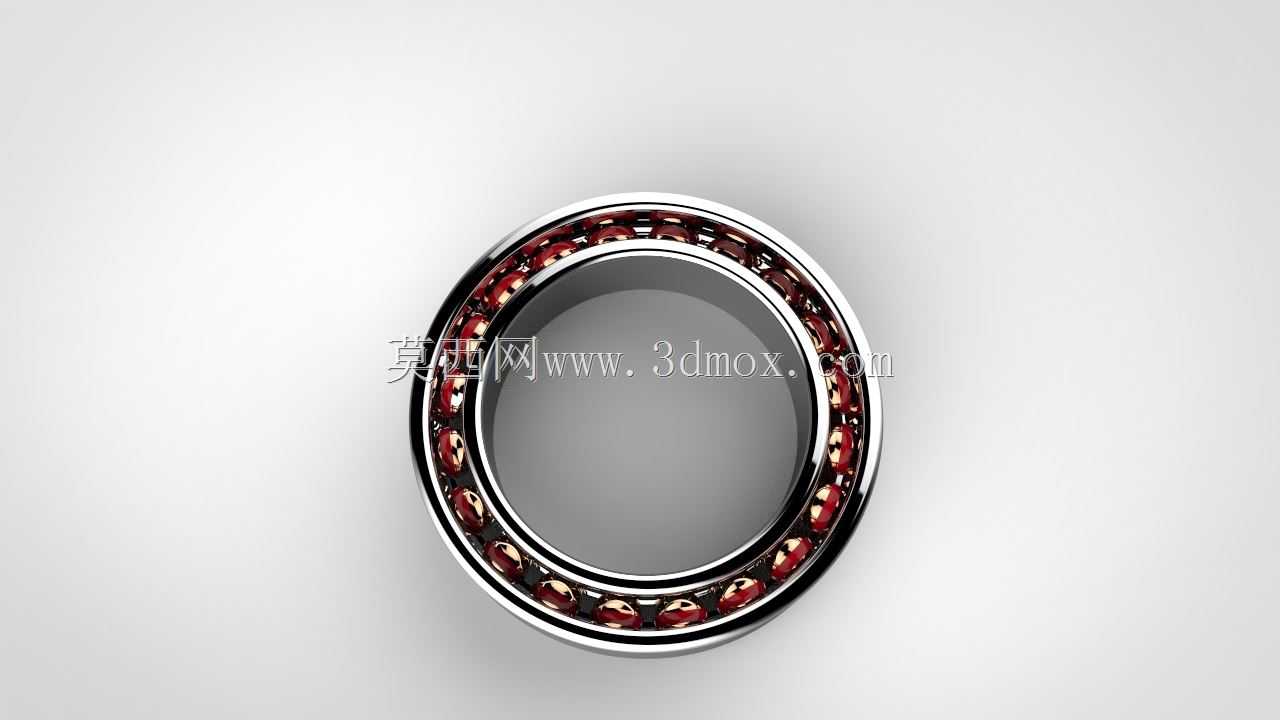

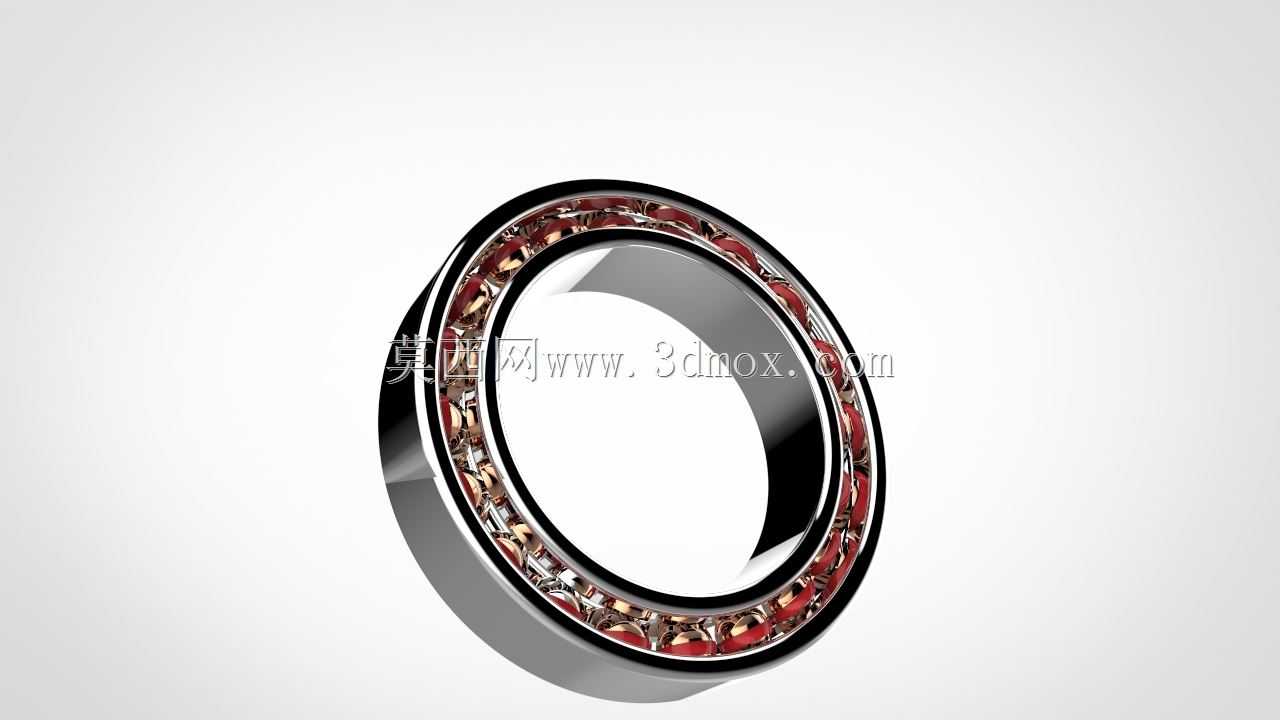

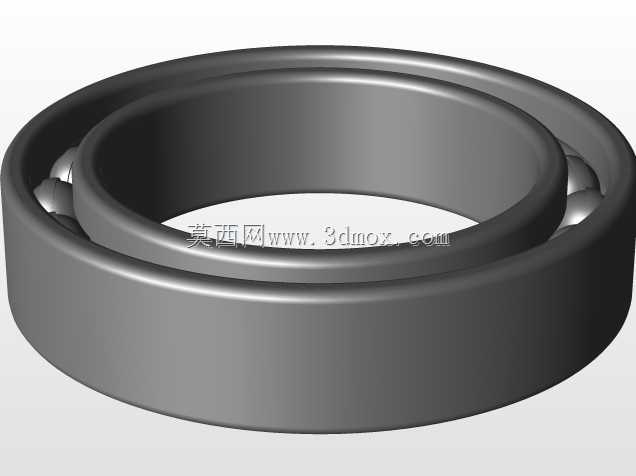

高精度深沟球机械滚珠轴承结构

在各类旋转传动设备的结构设计中，滚珠轴承是应用覆盖范围极广的核心支承部件，从普通民用家电的电机转轴，到工业生产线的输送辊道、机床主轴的辅助支承，再到工程机械的传动关节，几乎所有需要降低旋转摩擦系数、保证轴系回转精度的场景，都能见到这类部件的身影。做这类部件的三维建模时，首先要明确核心的功能逻辑：通过内圈、外圈之间的滚动体，将轴系运转时的滑动摩擦转化为滚动摩擦，大幅降低运转过程中的能量损耗与部件磨损，同时保持架的结构设计需要保证每颗滚珠在滚道内均匀分布，避免滚动体之间出现相互碰撞、摩擦的情况，保证运转过程的平稳性。建模过程中要优先保证滚道曲率与滚珠直径的匹配精度，内圈滚道、外圈滚道的圆弧曲率需要略大于滚珠半径，保证滚珠与滚道之间为点接触状态，既可以承受额定的径向载荷，也能应对一定程度的轴向窜动载荷。从安装边界来看，这类轴承的内圈通常采用过盈配合与转轴装配，随轴一同旋转，外圈则多采用过渡或间隙配合安装在轴承座孔内，起到固定支承的作用，建模时需要预留出标准的安装倒角、密封槽结构，对应实际应用中的密封圈安装位，避免灰尘、金属碎屑进入滚道内部，影响轴承的使用寿命。外形尺寸方面，需要严格对应通用标准件的尺寸系列，不同内径、外径、宽度的轴承对应不同的载荷等级，选型时需要根据轴系的实际转速、承受的径向与轴向载荷大小匹配对应规格，建模时要保证各部分尺寸的公差带符合装配要求，比如内圈的内径公差、外圈的外径公差，都要满足实际装配时的配合需求，避免出现装配干涉或者配合过松导致跑圈的问题。很多刚接触结构设计的工程师容易忽略保持架的兜孔间隙设计，实际上兜孔与滚珠之间需要预留合理的活动间隙，既不能过紧导致滚珠卡滞，也不能过松导致滚珠运转时出现窜动，影响回转精度。另外在带密封结构的轴承设计中，密封唇口与内圈密封槽的配合压力也要控制在合理范围，压力过大会增加运转时的摩擦阻力，提升温升，压力过小则会失去密封效果，导致润滑脂泄漏或者外界杂质侵入。这类轴承的润滑方式多采用脂润滑或者油润滑，根据不同的运转转速、工作温度选择适配的润滑介质，建模时也需要考虑润滑脂的存储空间，保证轴承在长期运转过程中能得到持续的润滑，降低磨损速率。在做整机装配的干涉检查时，要特别注意轴承内圈与轴肩、外圈与轴承座挡边的贴合尺寸，保证轴承安装到位后不会出现轴向窜动，同时也要预留出轴承运转时的热膨胀空间，避免长时间工作温升导致部件膨胀卡死。
