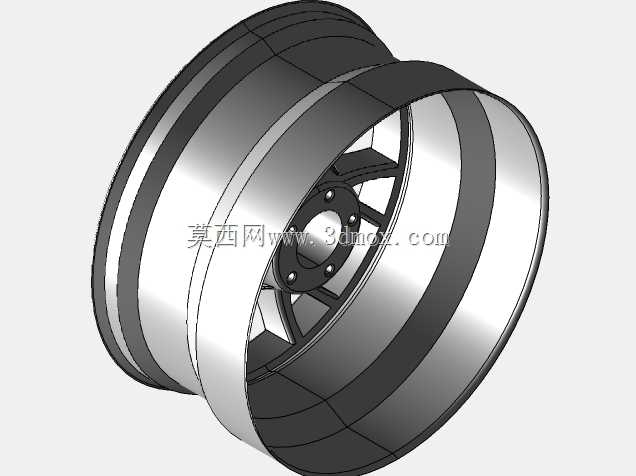

多辐条铝合金汽车轮毂结构设计

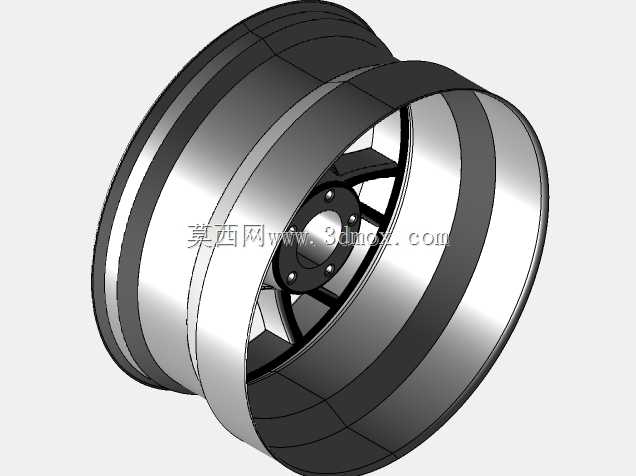

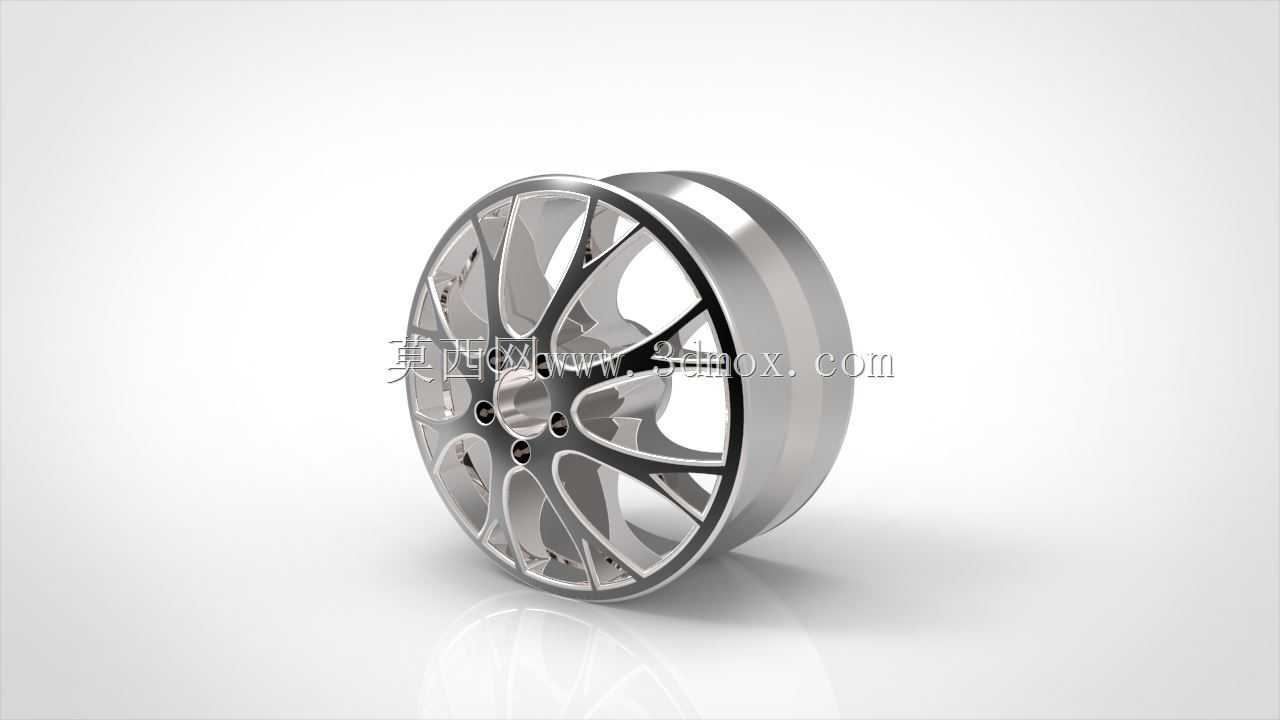

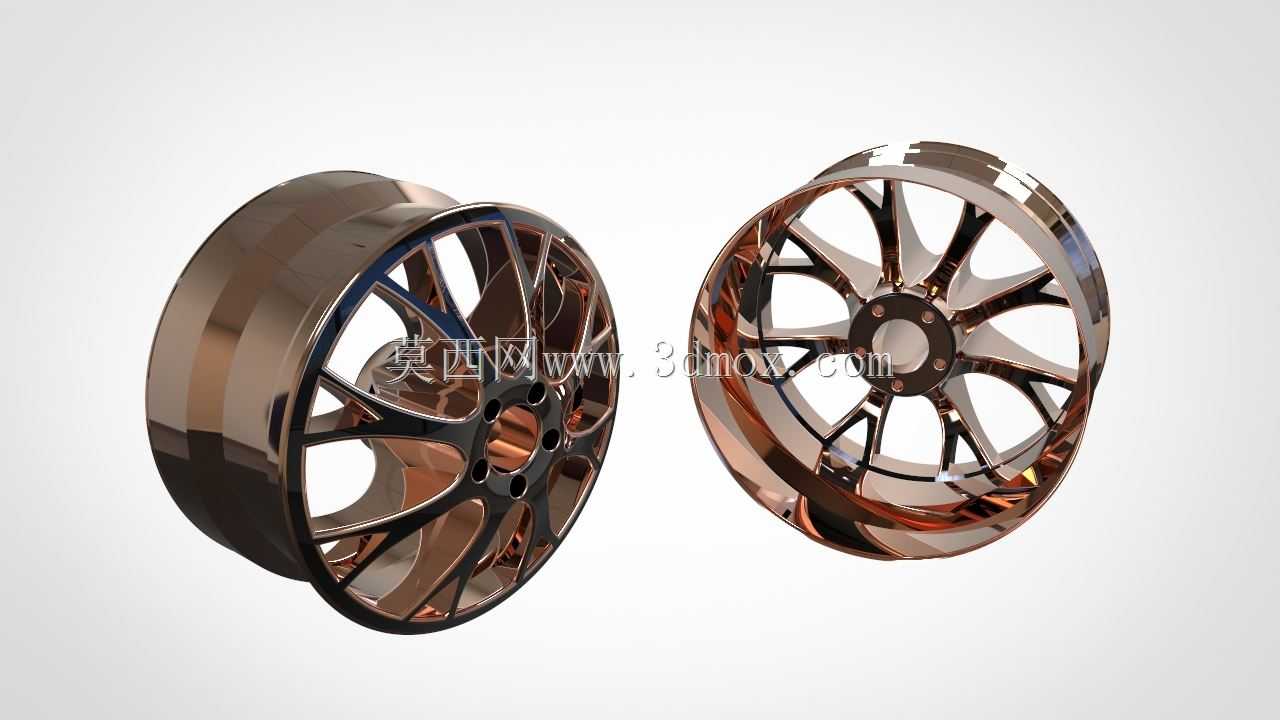

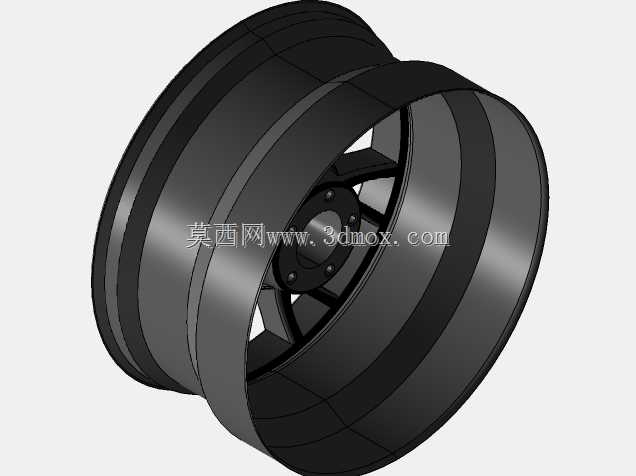

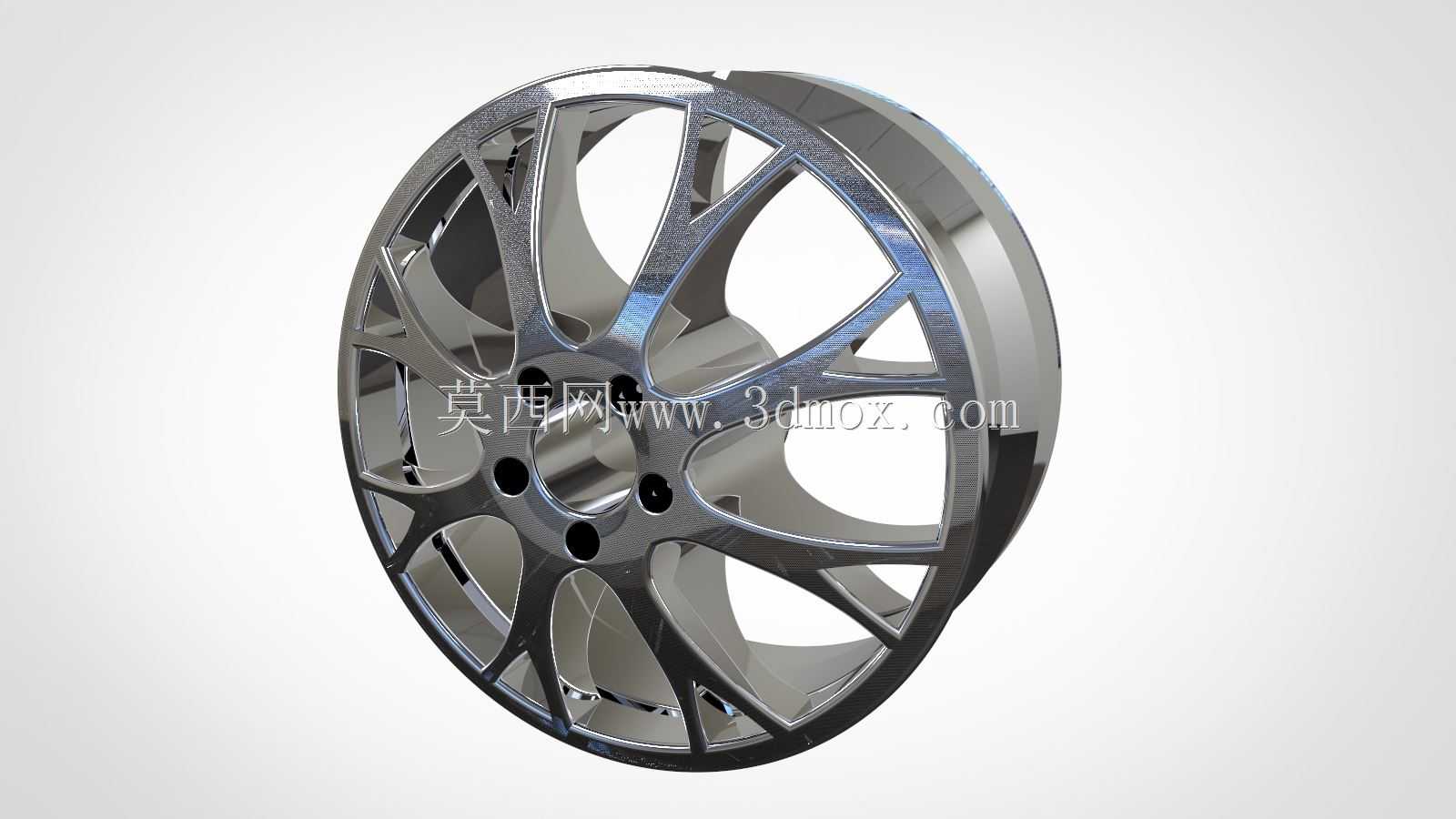

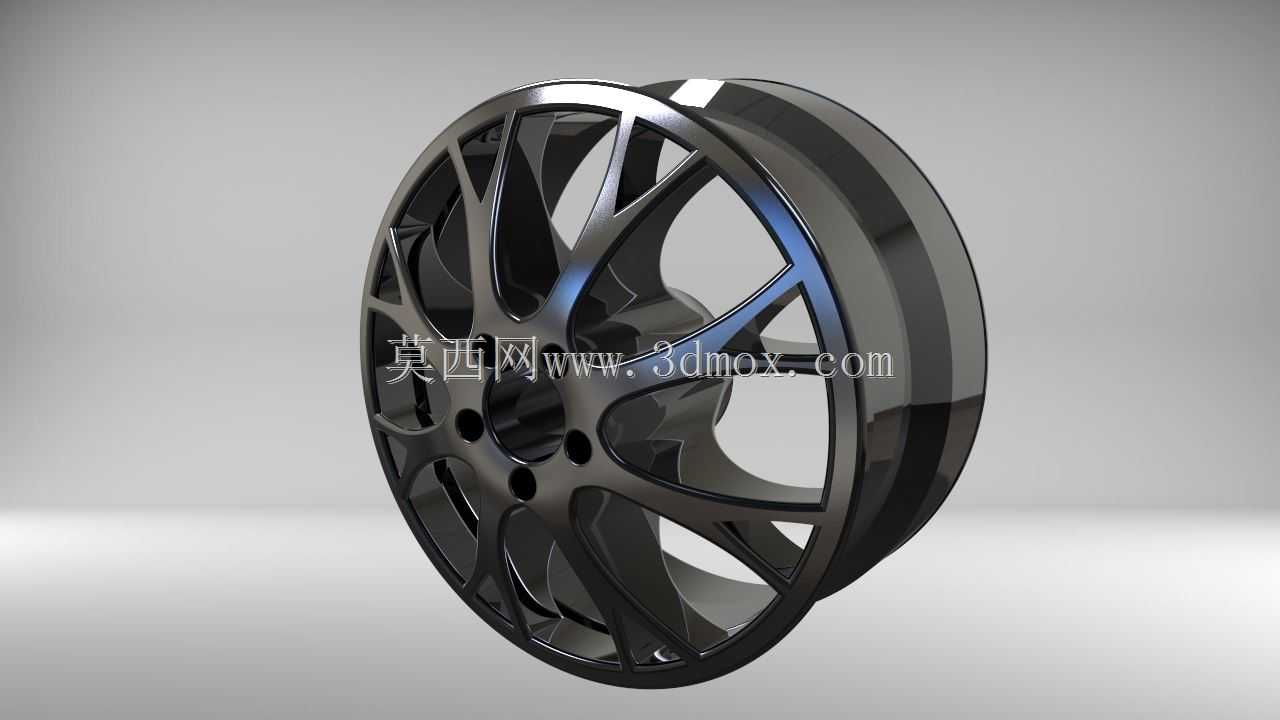

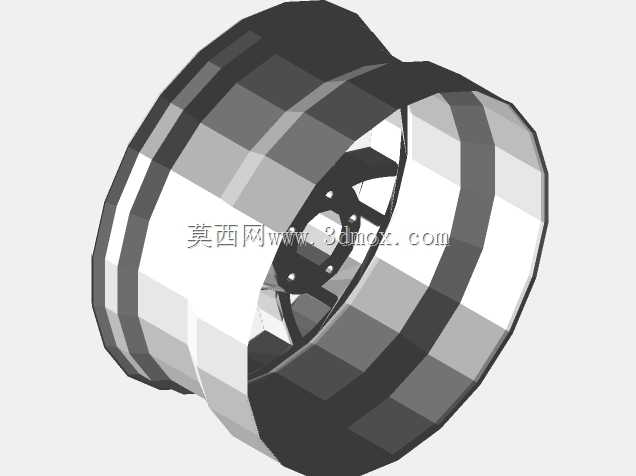

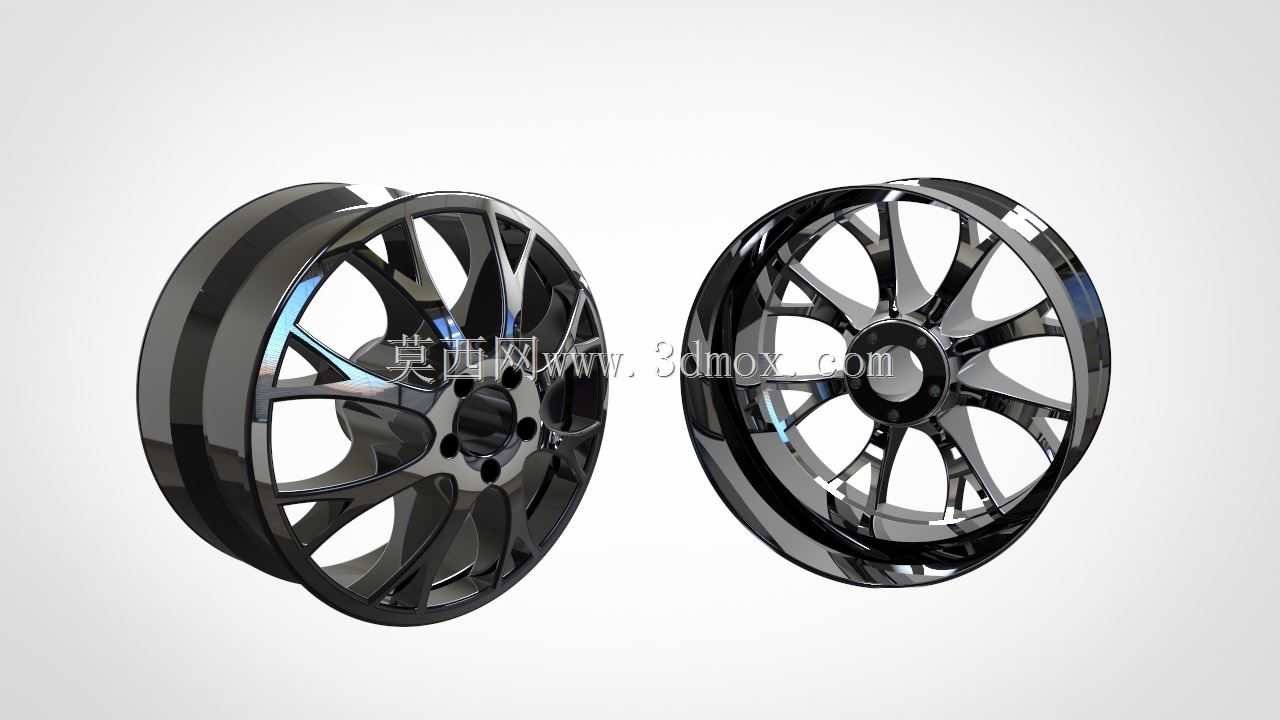

这款轮毂的结构设计围绕乘用车行驶工况展开，首先要匹配对应车型的轴荷参数，轮辋部分严格贴合轮胎安装的止口尺寸，胎圈座的角度与圆角半径完全适配常规子午线轮胎的装配要求，避免行驶中出现轮胎脱圈的风险。轮辐采用多辐条分叉式布局，在辐条与轮辋连接的位置做了渐变加厚处理，分散车辆过坎、转向时轮辋传递来的冲击载荷，避免应力集中导致的辐条断裂问题。中心安装面的定位孔与螺栓孔位置度公差控制在0.1mm以内，保证轮毂装车后与车轴法兰的同轴度，减少高速行驶时的车轮抖动。螺栓孔周边设计了沉头凸台，增加安装面的接触刚度，避免螺栓预紧时出现局部压溃变形。轮辐表面的镂空结构并非单纯为了造型，每一处镂空的轮廓都做了圆弧过渡，在保证整体结构强度的前提下，尽可能降低轮毂的转动惯量，提升车辆加速与制动的响应速度，同时镂空区域能为制动系统留出足够的通风空间，带走刹车片摩擦产生的热量，降低长距离制动时的热衰减风险。轮辋的轮缘部分做了加厚卷边设计，应对车辆靠边停车时路肩对轮缘的剐蹭冲击，避免轮缘变形导致的轮胎密封失效。气门嘴的安装位置选在两根辐条之间的轮辋凹槽处，既不影响动平衡配重块的粘贴，也能避免充气操作时与辐条产生干涉。从建模逻辑来看，这款轮毂先通过旋转特征构建轮辋的基础轮廓，再通过草图绘制单根辐条的截面形状，利用阵列特征完成所有辐条的布局，之后对所有连接位置做圆角过渡处理，最后通过布尔运算切除多余材料，整个建模过程完全遵循铸造工艺的脱模要求，所有面的拔模角度控制在1.5度以上，避免后续开模时出现粘模问题。轮毂背面的减重槽深度经过反复校核，在保证轮辐根部抗弯强度的前提下，尽可能削减非承载区域的材料厚度，实现轻量化与结构强度的平衡。安装面的中心孔倒角做了导向设计，方便装车时轮毂与车轴的对位，降低装配难度。
