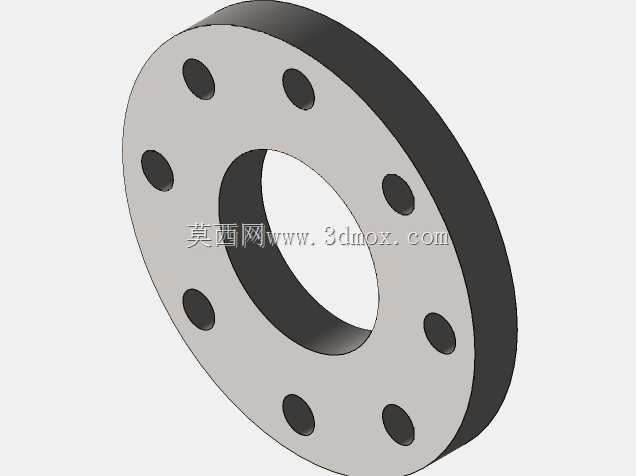

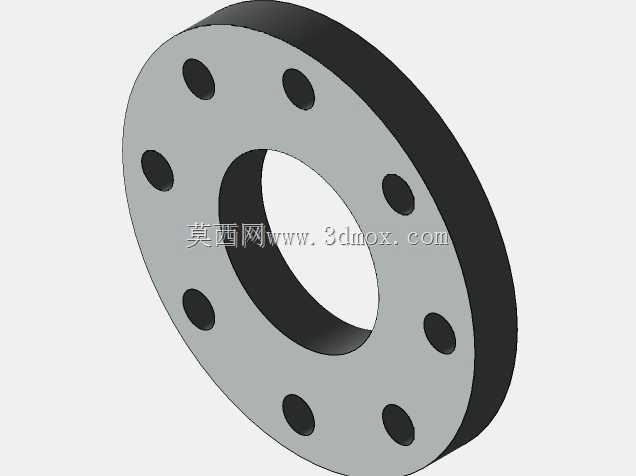

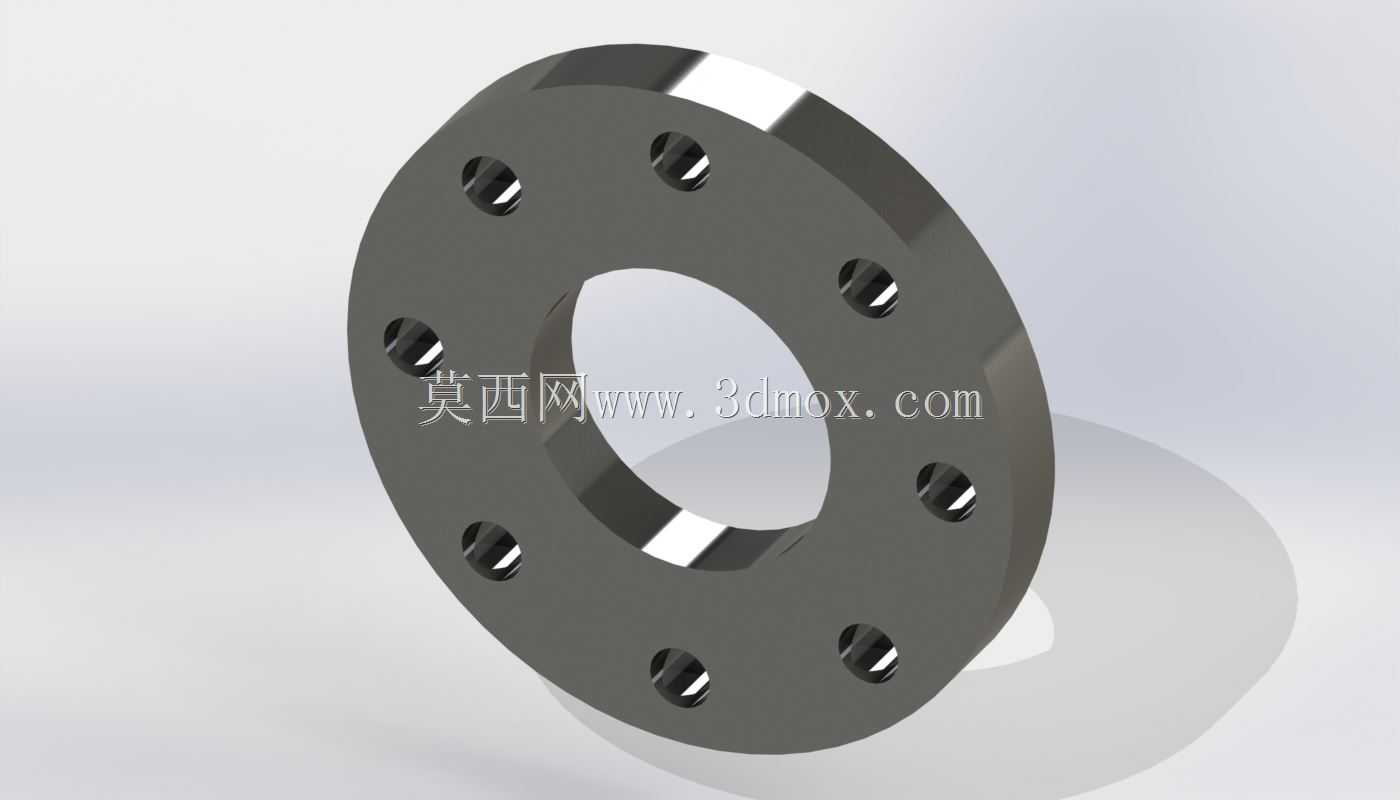

DN80PN40EN1092标准焊接平板法兰结构

这款平板焊接法兰主要应用于工业压力管路的对接场景，在化工流体输送、市政供水管网、工业蒸汽管路、油气输送支线等工况中承担管路对接、密封承压的作用，适配公称通径80mm的管路系统，额定承压能力对应PN40压力等级，完全遵循EN1092相关标准的尺寸规范设计，可直接匹配同标准的法兰件完成装配，无需额外做尺寸适配修改。从结构设计来看，整体采用圆盘式平板结构，中心开设通径孔与对接管路内径保持一致，避免管路通流截面突变造成的流阻增大、介质紊流等问题，盘面沿圆周均匀分布8个螺栓安装孔，孔位的节圆直径、孔径尺寸均严格对应标准要求，装配时可通过穿装螺栓配合螺母完成两片法兰的锁紧，法兰密封面为全平面结构，适配非金属软垫片完成端面密封，在PN40的额定压力下可保证管路连接位置无介质渗漏。设计过程中优先考虑了现场焊接装配的便利性，法兰内孔与对接管路采用插入式焊接结构，装配时可先将管路插入法兰内孔定位，调整好法兰端面与管路轴线的垂直度后再完成环缝焊接，相比对焊法兰，平板结构的焊接作业空间更充足，现场施工时不需要复杂的工装定位即可保证装配精度，能有效降低现场安装的作业难度，缩短管路施工周期。从安装边界来看，法兰的外径尺寸、厚度均匹配标准要求，安装时需要预留足够的螺栓操作空间，圆周方向的螺栓孔位对称分布，锁紧螺栓时需遵循对角分次锁紧的工艺要求，避免法兰端面受力不均造成密封垫片压偏、渗漏等问题。法兰盘面的密封面平面度有严格要求，加工时需保证端面无径向划痕、凹坑等缺陷，避免密封失效。这类平板焊接法兰相比其他结构的法兰件，结构更简单，加工成本更低，在中低压管路系统中应用十分广泛，日常维护时仅需定期检查螺栓预紧力、密封垫片老化情况即可，维护成本较低。建模过程中对法兰的倒角、焊接坡口位置都做了还原，螺栓孔的沉孔结构、端面的加工纹理都按照实际加工工艺做了呈现，可直接用于管路系统的装配干涉检查、施工模拟、物料统计等工作，也可作为同类型法兰设计的参考模板，帮助设计人员快速完成标准件的选型调用，减少重复建模的工作量。在实际管路布局中，这类法兰通常设置在管路需要定期拆卸维护的位置，比如阀门两端、设备接口位置，方便后期检修时拆卸管路，不需要对整段管路进行切割作业，大幅提升后期运维的效率。
