DN65PN40焊接平板法兰结构设计

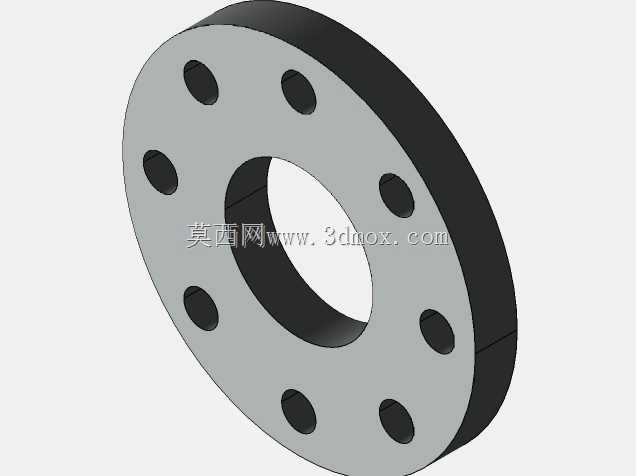

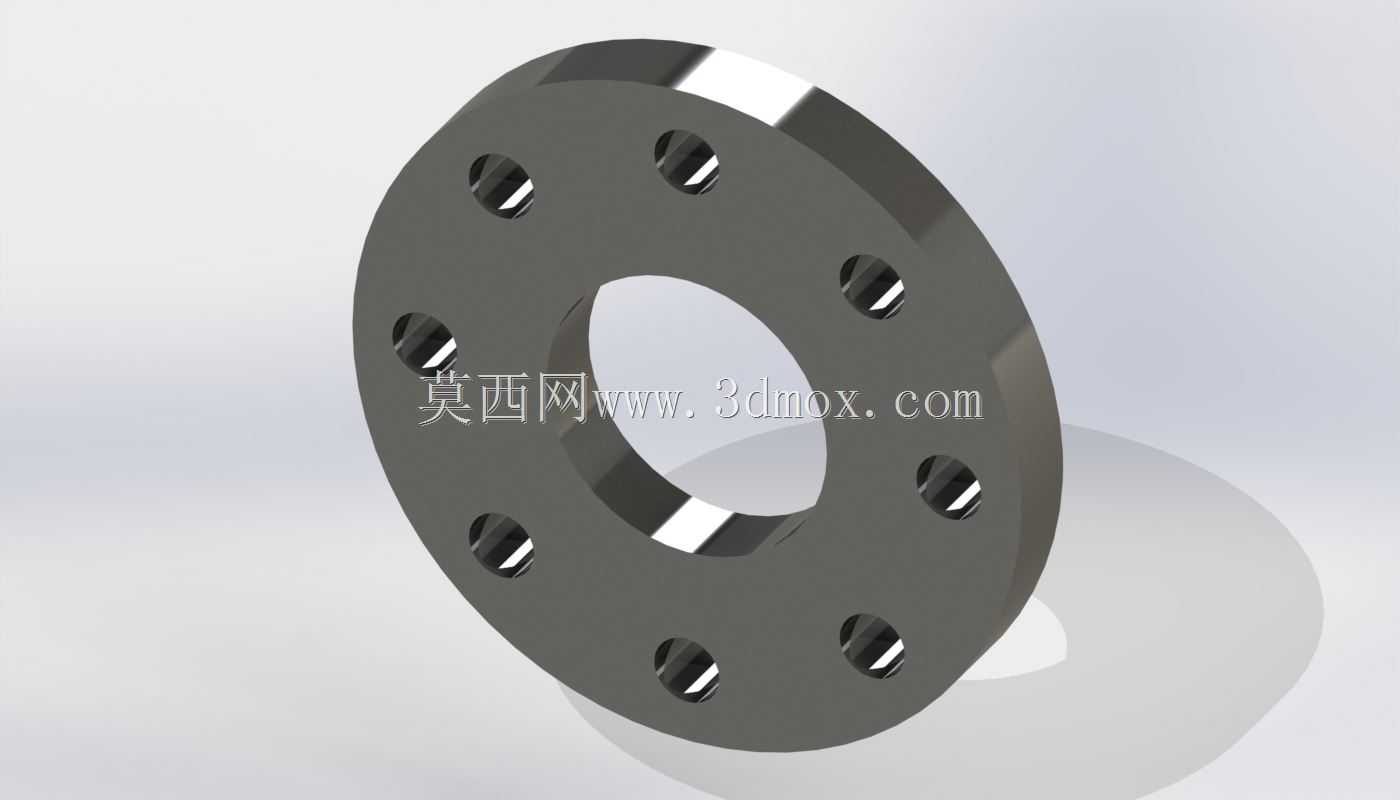

在工业管路系统的搭建作业中，法兰是实现管段之间、管路与承压设备之间刚性密封连接的核心部件，这款适配PN40压力等级、公称通径DN65的焊接平板法兰，主要应用于中高压工况下的工业流体输送管路，常见于化工介质输送管线、市政供水高压段、工业循环水系统、空压站高压输气管路等场景，承担管路对接、密封承压、可拆卸检修节点的核心作用。从结构设计逻辑来看，平板法兰的整体构型采用圆盘式对称布局，中心开设与DN65通径匹配的通孔，作为介质流通的核心通道，通孔内径与对接钢管的外径适配，可通过角焊缝将法兰与钢管端部牢固焊接为一体，相比对焊法兰，平板法兰的结构更紧凑，加工工序更简洁，在PN40及以下的中高压工况下具备足够的结构强度，同时能有效控制管路连接件的加工与安装成本。法兰盘面上沿圆周方向均匀分布8个螺栓通孔，孔位的分度圆直径、孔径尺寸严格匹配对应压力等级与通径的法兰标准要求，安装时通过穿装高强度螺栓，配合法兰密封面间的密封垫片，可实现均匀的压紧力分布，保证连接节点在额定压力下无渗漏。密封面采用突面结构，表面加工精度满足密封垫片的压紧要求，既适配非金属平垫片，也可配合缠绕式垫片使用，适配不同温度、不同介质特性的密封需求。从安装边界来看，法兰的外径尺寸、厚度经过强度校核，在PN40的额定工作压力下，法兰盘不会出现结构性形变，螺栓孔的分布位置避开了焊接作业的热影响区，避免安装焊接时螺栓孔出现形变影响后续装配。设计过程中充分考虑了现场安装的操作空间，法兰外缘的倒角处理既去除了加工毛刺，也能在管路对接时起到导向作用，降低现场穿装螺栓的对位难度。这类平板法兰在管路系统中除了基础的连接作用，还可作为管路检修的可拆卸节点，当管路需要分段拆解维护时，只需拆卸对应位置的法兰螺栓即可完成管段分离，无需对整段管路进行切割作业，大幅降低后期运维的工作量。在建模过程中，对法兰的各部位过渡圆角、螺栓孔的沉头处理、密封面的平面度要求都做了精准还原，可直接用于管路系统的装配干涉检查、管路应力仿真分析，也能作为生产加工的尺寸参考依据，帮助设计人员快速完成管路系统的布局设计，减少重复建模的工作量。
