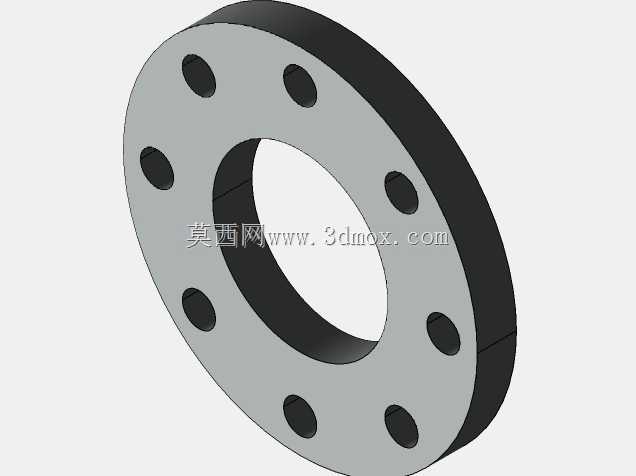

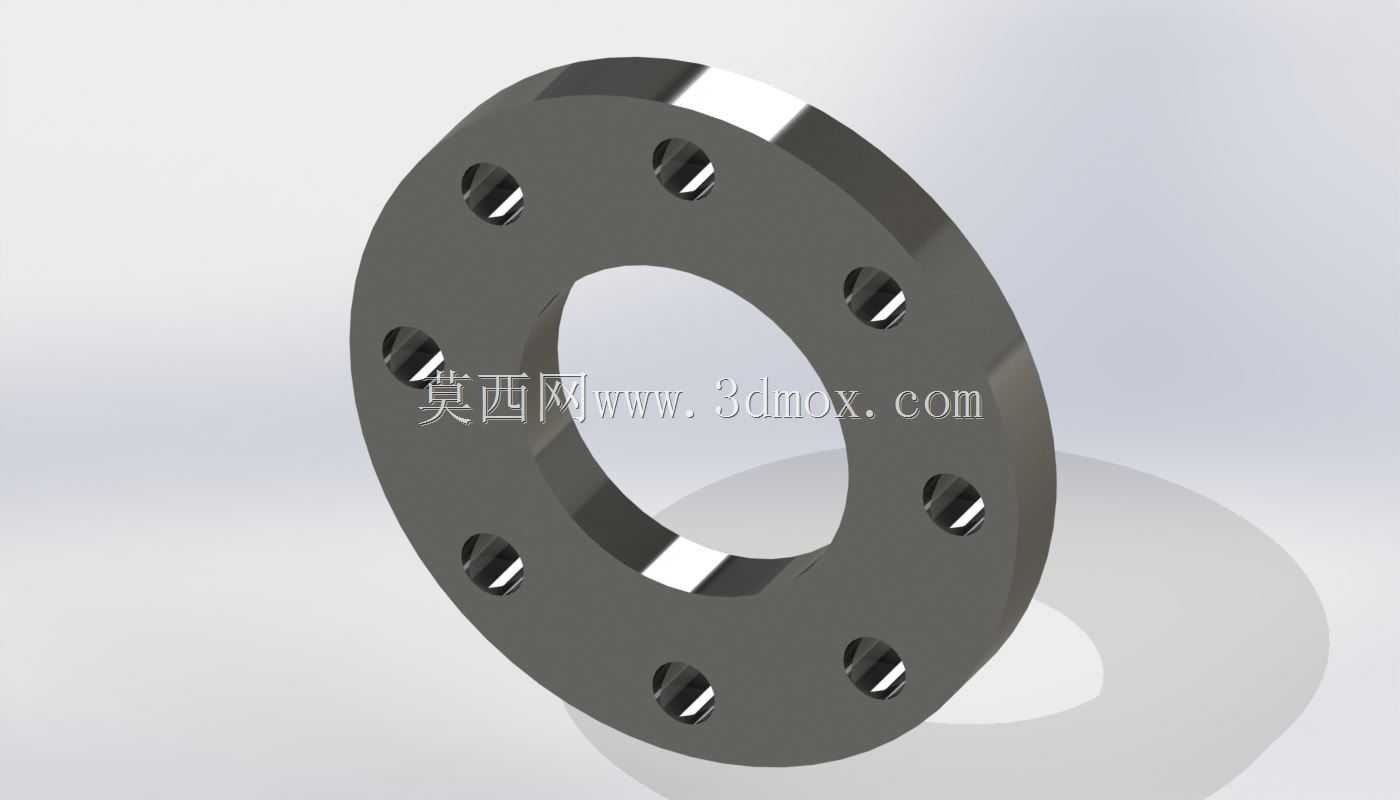

DN100PN40焊接用平板法兰结构设计

在工业管路系统搭建过程中，平板法兰是实现管道与管道、管道与设备端口刚性连接的核心承压连接件，这款DN100公称通径、PN40压力等级的焊接平板法兰，主要适配公称通径100mm的中高压流体输送管路，常见应用场景涵盖化工介质输送管线、市政供水高压段、工业循环水系统、压缩空气主干管路以及中小型压力容器的端口连接部位，区别于对焊法兰的高颈结构，平板法兰采用整体平盘式结构，加工难度更低，安装时的对位容错空间更大，适合现场焊接作业条件一般的安装场景。从结构设计逻辑来看，这款法兰的密封面采用全平面突面形式，密封面区域做了平整化精加工处理，表面粗糙度控制在满足非金属软垫片、缠绕式垫片密封要求的区间，避免因密封面平整度不足导致承压状态下出现介质渗漏。法兰盘本体沿圆周均匀分布8个螺栓通孔，孔位的分度圆直径严格匹配EN1092标准的尺寸要求，安装时可与同压力等级、同通径的其他标准法兰实现完全互换，不需要额外做孔位修配。法兰中心的内孔直径与DN100管道的外径适配，焊接端预留了足够的焊缝承托位置，现场焊接作业时可采用角焊缝形式将法兰与管道端部牢固连接，焊缝成型后可承受40bar额定工作压力下的轴向拉力与径向剪切力，不会出现法兰与管道脱开的失效问题。从安装边界维度考量，这款法兰的整体盘径、厚度均严格遵循对应标准的尺寸规范，安装时相邻螺栓的操作空间充足，使用常规扭矩扳手即可完成螺栓紧固作业，不需要额外定制特殊工装。法兰盘的厚度经过强度校核，在额定压力下不会出现盘体翘曲变形，即使管路存在小幅的温度形变应力，法兰本体也能通过自身刚性抵消部分形变，维持密封面的贴合压力稳定。在管路系统运行过程中，这款平板法兰除了承担连接紧固作用外，还可作为管路检修的拆卸节点，需要拆解管路时只需松开连接螺栓即可分离两侧管路，不需要切割管道，大幅降低后期运维的作业成本。建模过程中对法兰的所有倒角、螺栓孔的沉头余量、密封面的加工余量都做了还原，结构设计人员可直接将该模型调用到管路装配体中，完成管路排布的干涉检查，也可基于该模型衍生出不同防腐涂层、不同材质的同规格法兰变体，适配不同腐蚀等级的流体输送场景。
