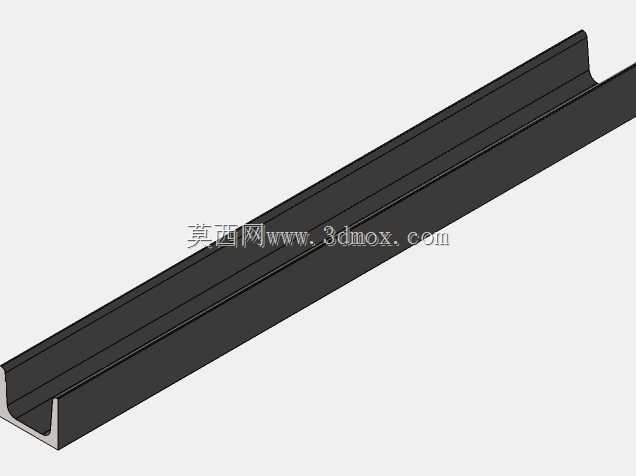

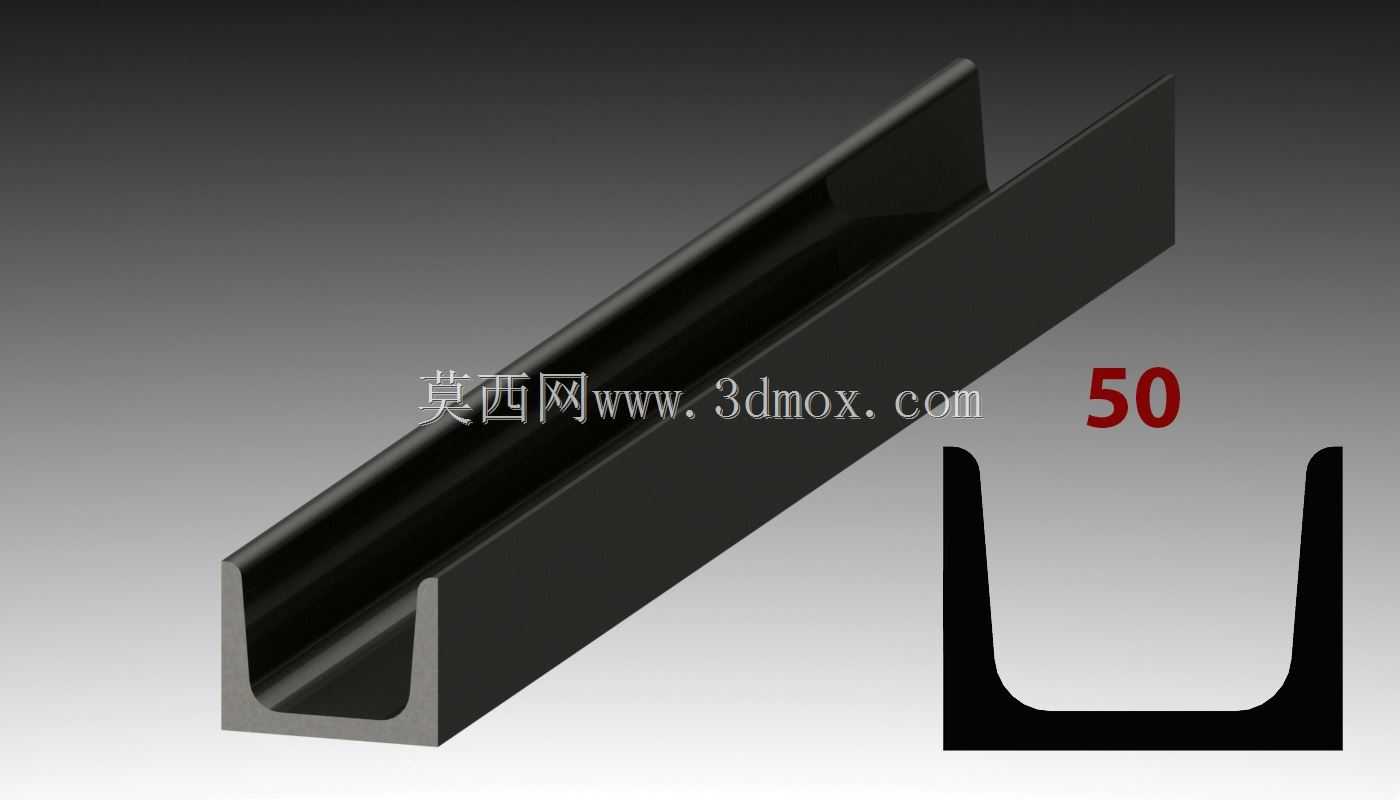

符合DIN1026-1标准的50规格U型槽钢构件

这款U型截面型材在常规钢结构搭建、设备机架拼装、输送线侧梁制作场景中应用十分广泛，日常做设备护边框架、小型承重托架、线缆走线槽支撑时，都会优先选用这类标准化U型构件。从截面设计来看，两侧平行翼缘与中部平直腹板形成的开口槽结构，既可以通过腹板贴合安装面完成螺栓锁紧固定，也能利用槽腔空间嵌入滑块、螺母等连接件，实现配套附件的位置可调安装，不需要额外在构件上焊接固定座，大幅降低现场装配的加工量。设计时严格遵循DIN1026-1对应50规格的截面参数要求，翼缘的内弯圆角做了标准化处理，避免应力集中在弯折位置，长期承受静载或小幅振动载荷时，不会在弯折处出现应力开裂的问题。腹板与翼缘的厚度配比经过力学校核，在同等米重的前提下，截面的抗弯模量、抗扭刚度都能满足常规轻型承重需求，做小型设备的底部支撑梁时，跨距控制在合理范围内不会出现明显下挠。安装边界上，构件的外侧平面度控制在标准公差范围内，贴合安装基准面时不需要额外做铣削加工，两侧翼缘的平行度公差适配常用的槽用连接件，配套的T型螺栓、方螺母可以顺畅在槽内滑动调整位置，不会出现卡滞或者间隙过大导致的连接松动问题。实际使用中，这类U型构件既可以单根作为侧边挡边、导向滑轨基座使用，也可以多根拼接组合成立式框架、水平承重台架，表面做防锈处理后也能用于户外简易支架的搭建，槽口向内安装时还可以作为线缆、气管的敷设通道，将管线收纳在槽腔内避免外部剐蹭破损。做三维建模时，截面轮廓完全贴合标准给定的尺寸参数，弯折处的圆角过渡、翼缘端部的微小倒角都做了还原，导入装配环境时可以直接和配套的连接件、安装板做配合约束，不需要再手动修正截面轮廓，能直接用于工程出图、装配干涉检查、结构力学仿真的前期模型搭建环节，省去设计人员手动绘制标准型材截面的重复工作。
