多工位夹钳式自动化夹持工装结构设计

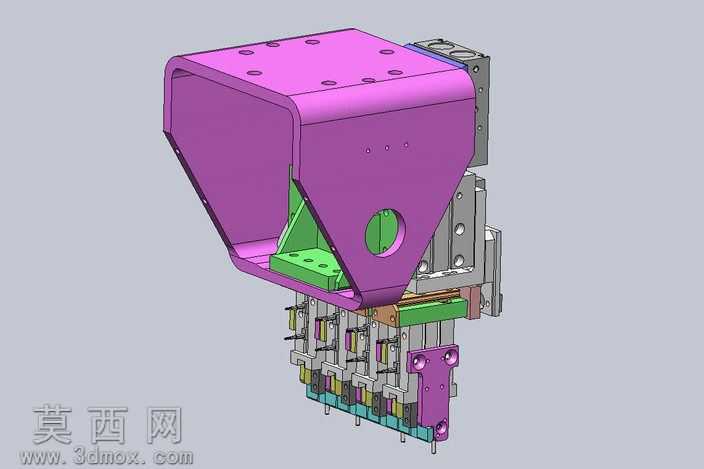

本作品为多工位夹钳式自动化夹持工装，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械装配的公差配合逻辑，对每一处连接结构、运动间隙都做了精细化的参数约束，确保各部件装配关系准确无干涉。整体结构分为上部安装基座、中部传动连接模块、下部多组夹钳执行单元三个核心部分，上部紫色基座采用箱式折弯式结构设计，在保证结构刚性的前提下做了多处减重孔设计，既降低了整体工装的自重，也为安装固定预留了充足的螺纹连接点位，基座内侧设置三角加强筋结构，大幅提升基座承载时的抗形变能力，避免长期作业出现结构变形影响夹持精度。中部传动模块采用分层式布局，将动力传递路径做了模块化拆分，不同功能的板件通过等高螺丝、定位销完成精准定位，绿色的传动导向板设置有精准的滑槽结构，为夹钳的开合动作提供稳定的运动导向，金属材质的传动连接件做了表面硬化处理的结构设计，降低长期往复运动带来的磨损，提升工装整体使用寿命。下部共设置四组独立的夹钳执行单元，每组单元都具备独立的夹持触发结构，可同步完成四个点位的夹持作业，夹钳的接触端做了细针式定位结构设计，能够适配轻薄类、小型工件的精准夹持需求，避免夹持过程中出现工件移位、脱落的问题，夹钳单元侧边设置紫色的侧装固定座，可根据实际作业需求调整夹钳的伸出长度与夹持角度，适配不同规格工件的作业需求。建模过程中对不同功能的部件做了差异化的材质区分渲染，基座部分采用磨砂紫色工程塑料材质渲染，呈现出轻量化非金属材质的哑光质感，传动结构件采用银灰色金属材质渲染，还原金属加工件的金属光泽与表面质感，导向与功能板件采用亮绿色硬质合金材质渲染，清晰区分不同功能模块的边界，整体渲染效果层次分明，能够直观呈现各部件的装配关系与功能分区。设计过程中充分考虑了工装的拆装维护需求，所有连接点位都采用标准紧固件连接，无焊接式不可拆分结构，后期维护时可单独更换磨损的夹钳单元或传动部件，无需整体更换工装，大幅降低了后期的使用维护成本，同时整体结构采用标准化接口设计，可直接适配主流的自动化机械手末端安装，无需额外做转接结构设计，具备较强的通用适配性。
