等径十字正交管路连接四通接头结构

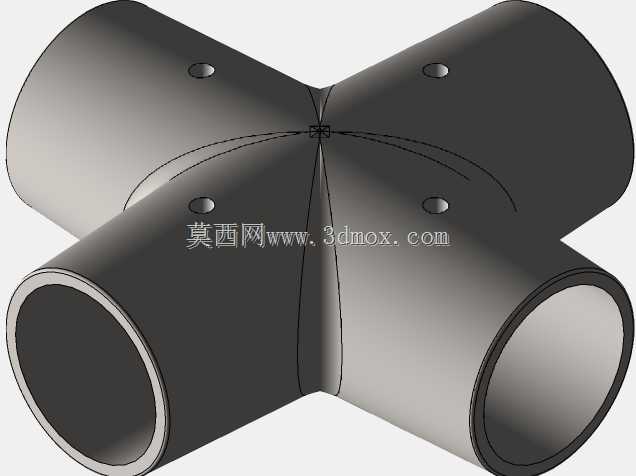

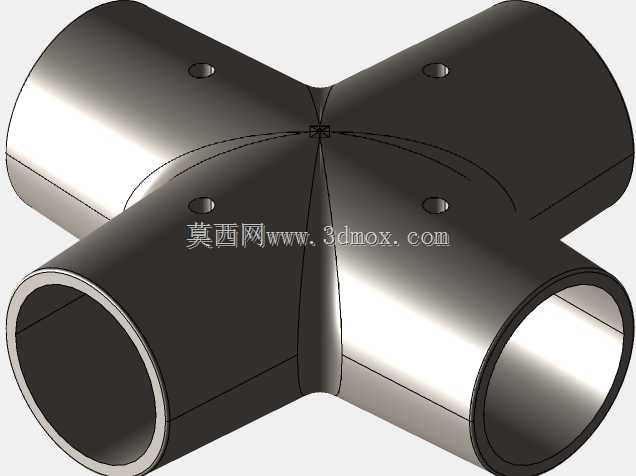

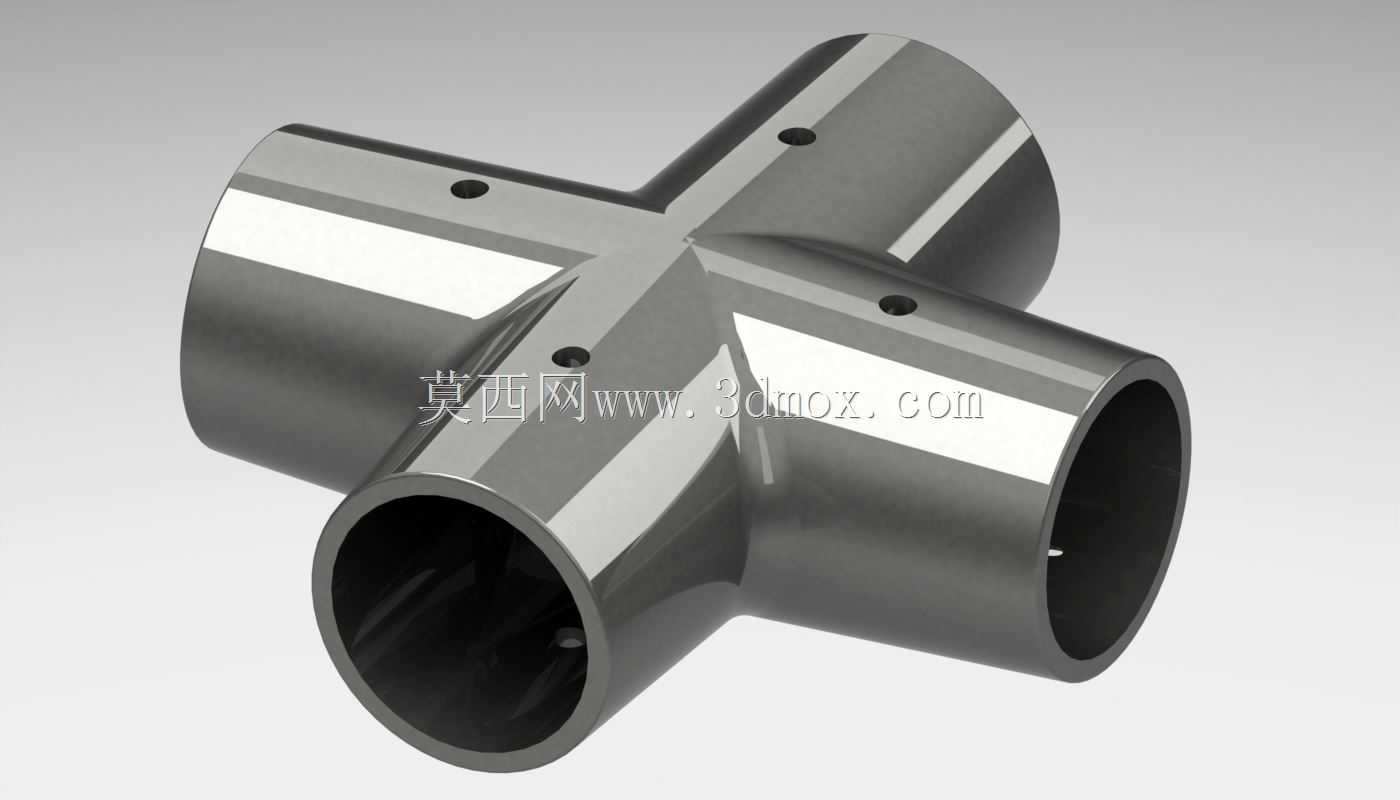

这类十字正交的等径管路接头，在流体输送管网、小型设备气路搭建、模块化工装管线排布场景中十分常见，主要用于实现四个同方向正交管路的连通对接，相比多个弯头拼接的管路结构，能大幅减少管路连接节点，降低管路泄漏风险，同时缩短管线排布的总长度，节省安装空间。从结构设计来看，接头四个接口的通径保持一致，主体交汇区域做了平滑的圆弧过渡处理，避免管路内部出现直角凸台造成流体阻力陡增，也能减少介质输送过程中的紊流、压降问题，不管是输送压缩空气、低压冷却水还是常规工业流体，都能保证流道顺畅。接头外壁预留的几个小孔，是用于安装紧定螺钉的定位结构，当外接管路插入接头接口后，可通过紧定螺钉顶紧管壁，防止管路受外力拉扯出现松脱，相比传统胶粘、卡箍连接的方式，这种紧定结构的装拆效率更高，也便于后期管路的调整维护。在尺寸边界上，接头的接口通径为30mm，适配同外径的硬质管材，四个接口的轴线处于同一平面且两两垂直，交汇核心区的壁厚做了加厚处理，因为管路交汇位置是应力集中的高发区域，加厚处理可以抵消管路安装时产生的装配应力，以及介质输送过程中产生的压力波动载荷，避免长期使用过程中交汇位置出现开裂渗漏。设计这类接头的时候，首先要保证四个接口的同轴度、垂直度公差，不然外接管路会出现别劲的问题，既影响安装密封性，也会在接头位置产生额外的装配应力；其次流道内部的过渡曲面要做顺滑处理，不能有建模残留的棱角、台阶，不然不仅会增大流体阻力，输送带有微小杂质的介质时还容易出现积渣堵塞的问题。实际选型使用的时候，要注意接头的承压能力和输送介质的兼容性，这类金属材质的接头适合低压常温的管路场景，安装前要清理接口内壁的毛刺，插入管材后要保证每个紧定螺钉都均匀顶紧管壁，避免单个螺钉受力过大造成管材变形，影响连接可靠性。
