异径直角三通管道连接接头结构设计

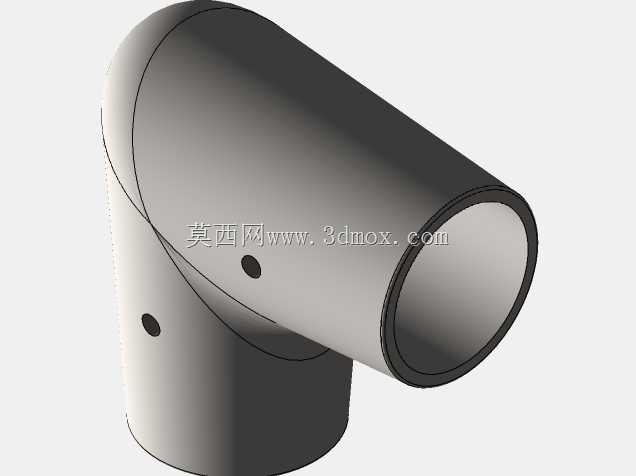

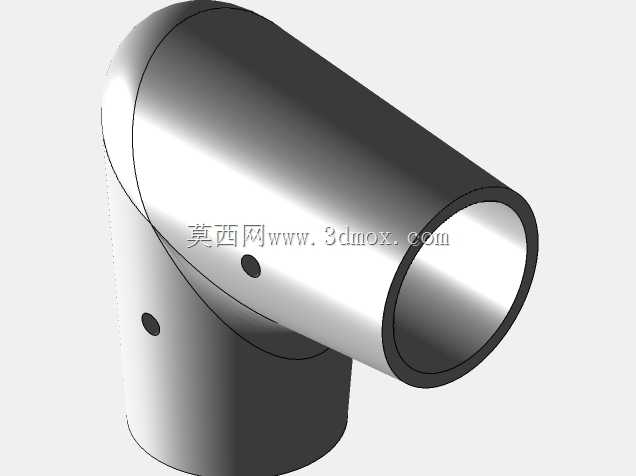

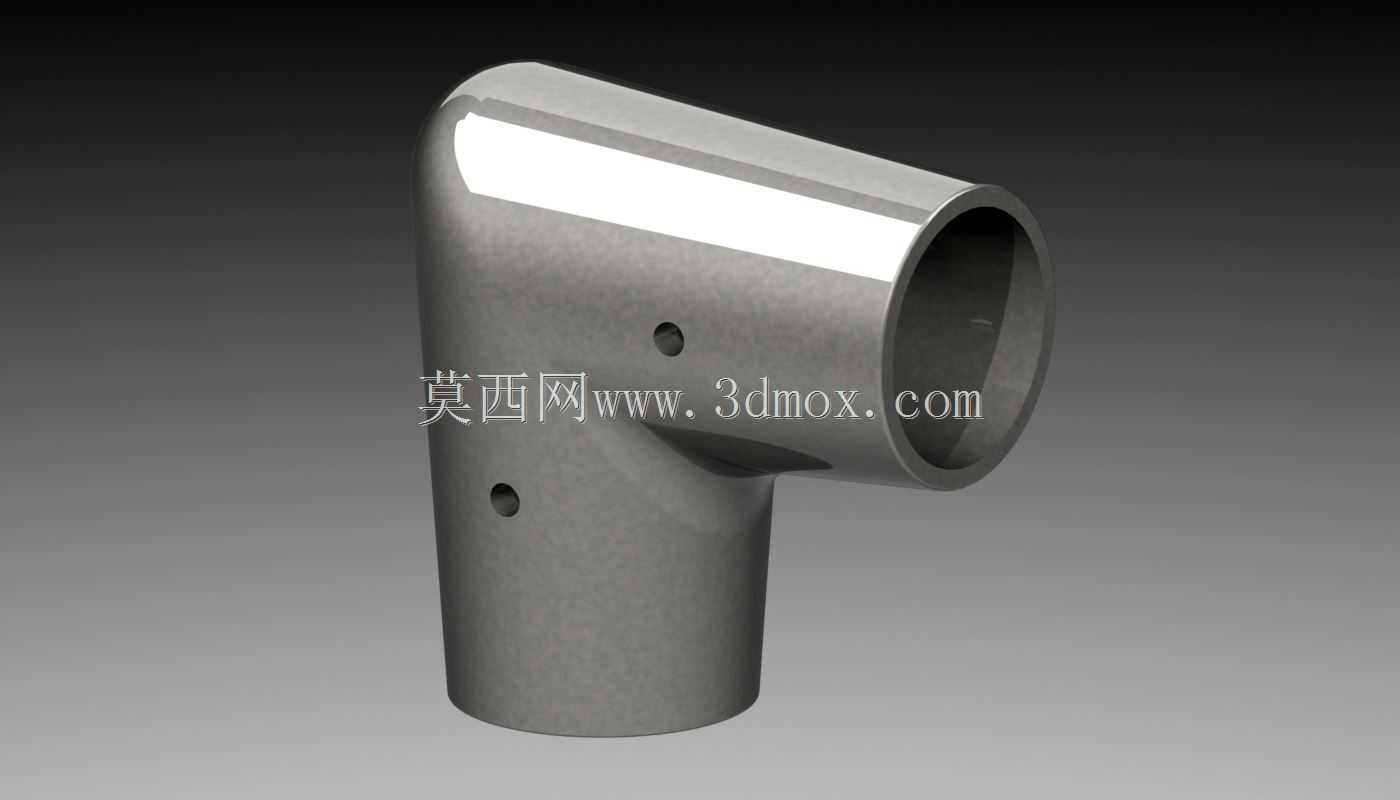

这款异径直角三通接头主要应用在流体输送管路的直角转向与异径管路汇接场景，常见于小型液压站油路排布、实验室气路改造、家用净水设备管路接驳、小型制冷机组冷媒管路布设等工况，可实现垂直方向主管路与侧向支管路的连通，同时满足不同通径管路的转接需求，无需额外搭配变径接头与直角弯头，减少管路连接点的泄漏风险。从结构设计来看，主体采用一体成型的流线型过渡结构，主管路保持竖直走向，侧向支管与主管呈90度夹角，两支管通径存在差异，可适配不同外径的管路对接需求。接头外壁设置的两个小孔为定位安装孔，用于管路排布时的接头固定，避免管路受流体冲击产生位移或振动，安装时可通过配套卡箍或螺钉穿过定位孔，将接头固定在设备机架或安装板上，限定接头的安装位置，保证管路排布的规整性。设计过程中重点优化了管路转角处的内壁过渡曲面，避免直角转角造成的流体阻力骤增，减少流体在转角处的紊流与压力损失，针对气路输送场景可降低气流噪声，针对液体输送场景可减少介质残留与沉积。接头的对接端面采用标准平口结构，可适配卡套式连接、粘接、热熔连接等多种常见管路连接方式，适配不同材质的输送管路，安装边界需预留足够的操作空间，保证对接工具可顺利操作，侧向支管的伸出长度经过核算，可避免与相邻管路或设备部件产生安装干涉，主管路的长度可满足常规管路的插入深度要求，保证连接强度与密封可靠性。在实际选型应用中，可根据输送介质的特性、工作压力、管路通径匹配需求选用该款接头，相比采用标准弯头加变径接头的组合方案，这款一体结构的三通接头可减少两个连接密封点，大幅降低长期使用过程中的泄漏概率，同时缩减管路安装占用的空间，适合布局紧凑的设备内部管路使用。接头外壁的光滑曲面设计也便于后期的清洁与维护，不易积留灰尘与介质残留，适配对卫生性有一定要求的流体输送场景。
