适配25mm轴径的带锁紧套筒轴承结构

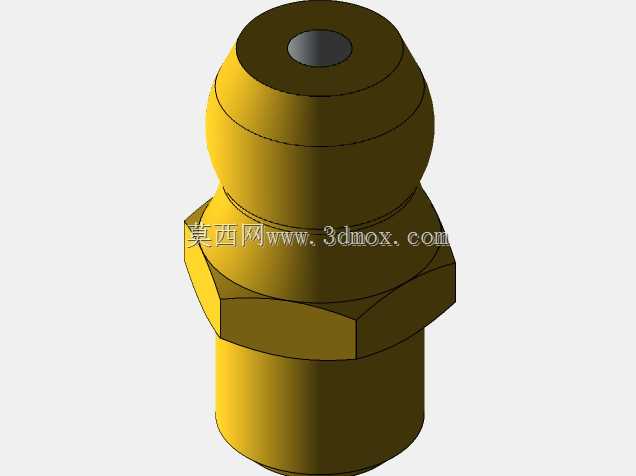

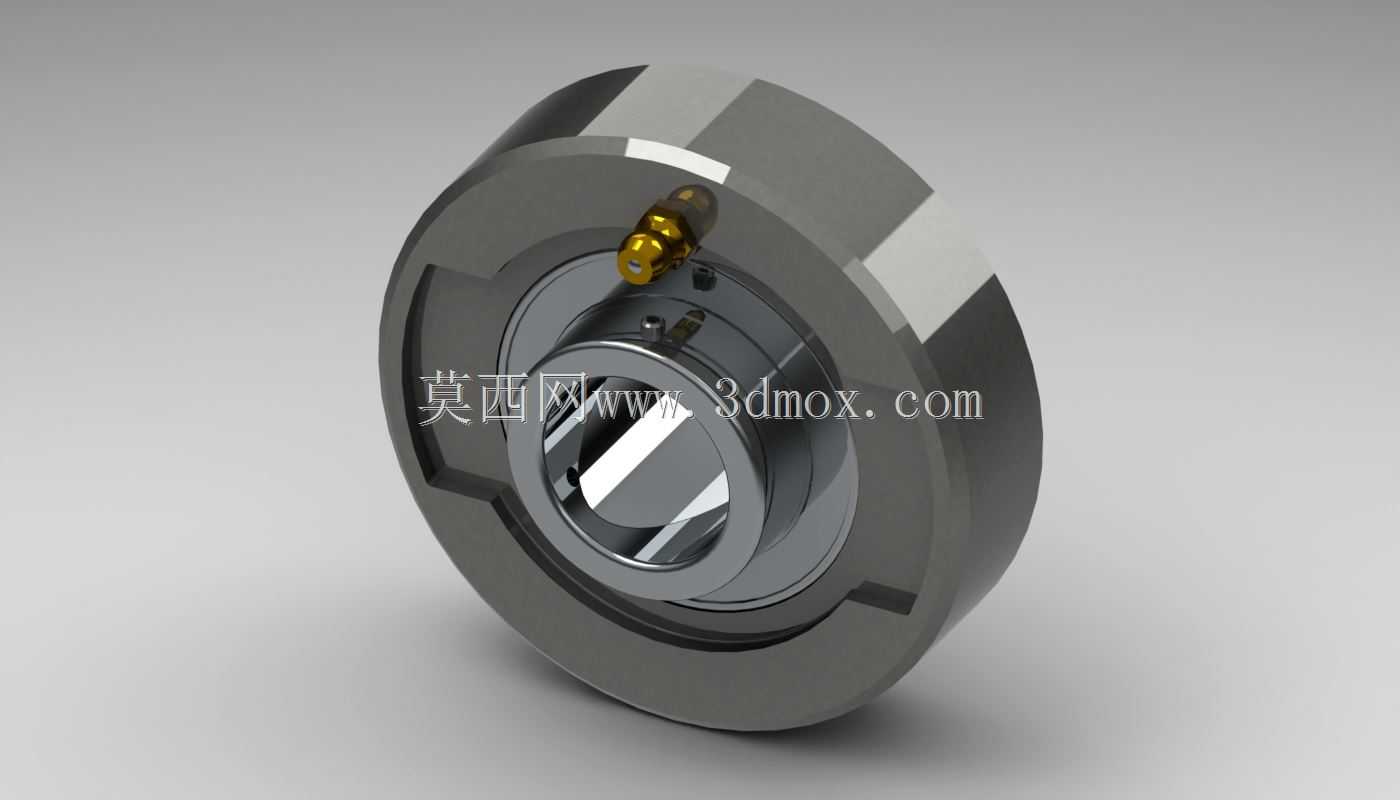

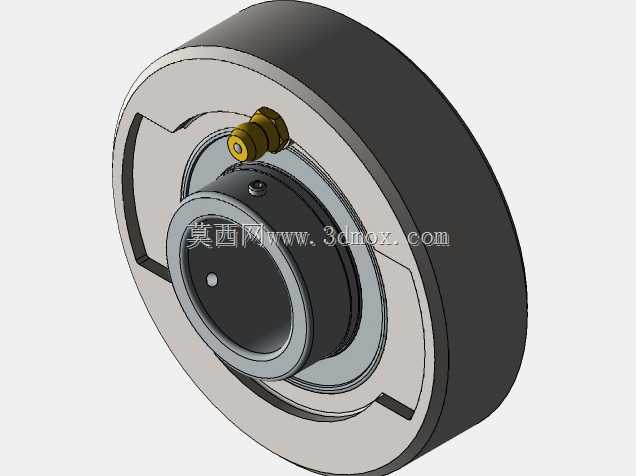

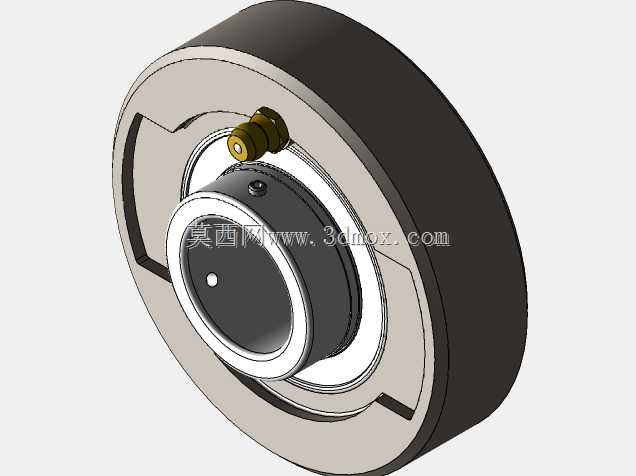

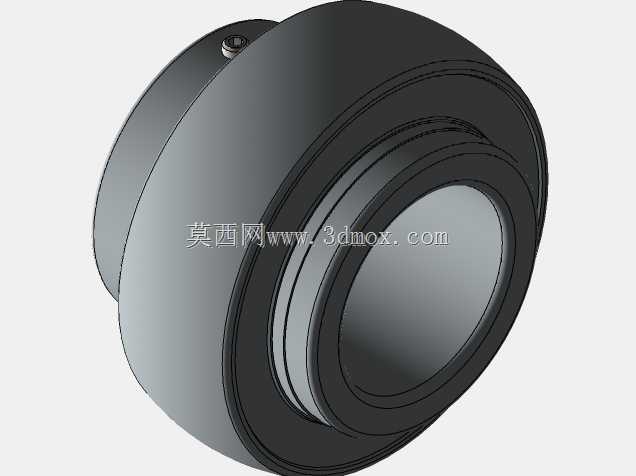

这类带锁紧结构的套筒轴承，常应用在中小功率输送线、轻工包装设备、小型木工机械的从动辊筒支撑端，也会出现在非标自动化设备的轻载旋转工位上，用来替代部分复杂的带座轴承安装场景，降低装配环节的加工精度要求。从结构设计逻辑来看，该轴承采用套筒式内圈配合紧定螺钉锁紧的方案，不需要在轴上加工定位轴肩、卡簧槽等结构，光轴即可完成安装，对于现场改造、小批量设备试制的场景十分友好，能大幅缩短轴类零件的加工周期，减少轴系的加工工序。轴承的外圈采用带切边的法兰式结构，安装时可以直接嵌入安装板的预制孔内，外圈的两个平行切边能够起到周向防转的作用，不需要额外加工定位销孔，安装时仅需要通过端面的连接孔完成轴向固定即可，相比标准外球面轴承的铸造座体，整体结构更紧凑，径向占用空间更小，适合安装空间局促的设备布局。从安装边界来看，该轴承适配公称直径25mm的光轴，内圈套筒的开口结构允许一定的轴径公差适配，即使轴的加工公差在h9范围内，也能通过锁紧螺钉完成可靠抱紧，避免运行过程中内圈与轴出现相对窜动。轴承的密封结构集成在外圈与内圈的配合间隙处，能够阻挡常规工况下的粉尘、切削碎屑侵入轴承滚道，在木工加工、粉料输送这类多尘工况下也能保持稳定的运行寿命，不需要频繁拆解维护。设计这类结构时，需要注意锁紧螺钉的顶紧位置要避开轴上的键槽、退刀槽等结构，顶紧面最好选择轴的光整圆柱面，必要时可以在轴上加工浅的定位凹坑，提升锁紧可靠性，避免设备启停瞬间的冲击载荷导致螺钉松动。该轴承的旋转精度满足轻载传动的需求，额定动载荷适配转速不超过1500rpm的工况，在选型时需要核算径向载荷的大小，避免过载导致滚道过早出现点蚀失效，同时安装时要保证两端轴承的同轴度，避免附加弯矩作用在轴承上，缩短使用寿命。
