多工位真空吸附工作台设备结构设计

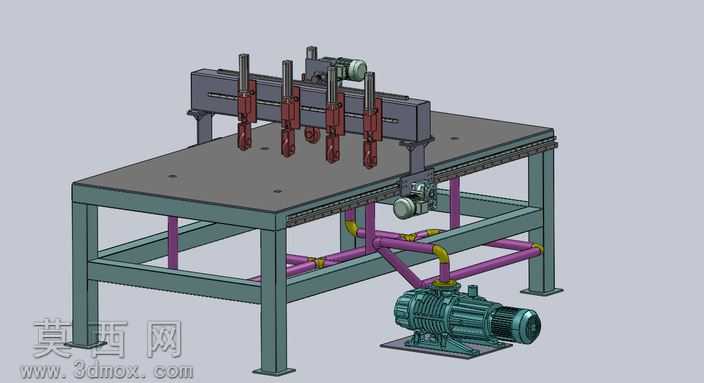

本作品通过三维建模软件完成整套多工位真空吸附作业设备的全参数化设计，建模过程中严格遵循机械设计规范，对设备各组成部分进行1:1等比例还原，确保各零部件装配关系准确，无干涉错位问题。模型渲染阶段针对不同部件的材质特性做了区分处理：设备支撑机架采用方钢焊接结构，赋予哑光深绿色金属漆材质，还原焊接机架的厚重质感；工作台台面采用精加工钢板材质，做了哑光灰磨砂面处理，模拟实际加工后钢板的平整表面特性；上方多组执行工位的升降结构采用暗红色氧化处理金属材质，凸显执行部件的功能分区；真空输送管路采用紫色硬质PVC管材材质，搭配黄色管路接头，清晰区分气路走向；底部配套的真空动力泵组做了铸铝壳体的金属质感渲染，还原泵体散热鳍片、接线盒、联轴器等细节结构，电机端盖、底座的金属光泽与漆面质感做了差异化处理，提升模型的真实感。结构设计上，整套设备采用框架式方钢焊接机架作为承载基础，机架下方预留足够空间放置真空动力泵组，通过纵横布置的紫色真空管路将泵组产生的负压输送至工作台面的各个工位；工作台面为整块精加工钢板，表面预留对应工位的吸附孔位与安装定位孔，保证工件放置后的定位精度；台面上方横跨布置多组可独立升降的执行压头结构，配合台面的真空吸附功能，可同时完成多个工件的压紧固定与加工作业，压头升降采用导轨导向结构，保证升降动作的垂直度与稳定性；侧边布置传动调节结构，可根据加工需求调整上方执行架的横向位置，适配不同尺寸的工件加工需求。设计思路围绕多工位并行作业的生产需求展开，将真空吸附固定与机械压紧结构相结合，既保证工件固定的可靠性，又能实现一次上料多工位同时作业，有效提升加工效率；管路布置采用框架内侧隐藏式走线，避免管路外露造成的操作干扰与安全隐患，泵组放置于机架下方的布局充分利用设备底部空间，缩小整套设备的占地面积，同时方便后期对泵组进行维护保养；各连接部位均做了密封结构的细节建模，保证真空系统的气密性，避免负压泄漏影响吸附固定效果。
