大小叶片组合式离心叶轮结构设计

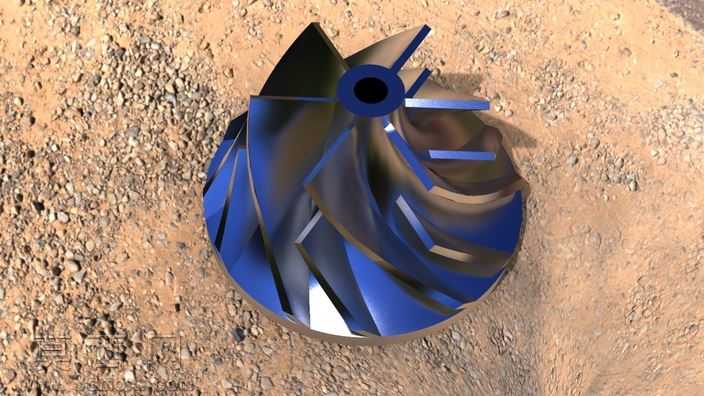

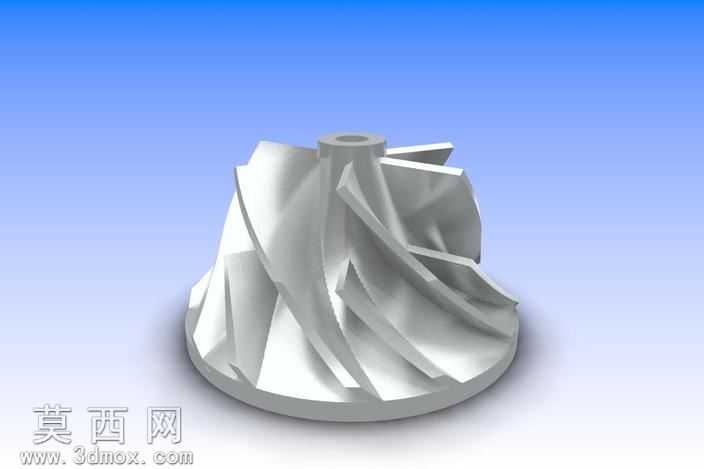

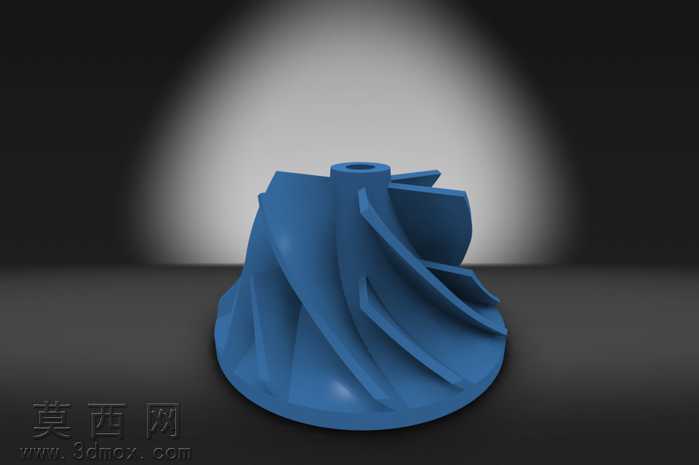

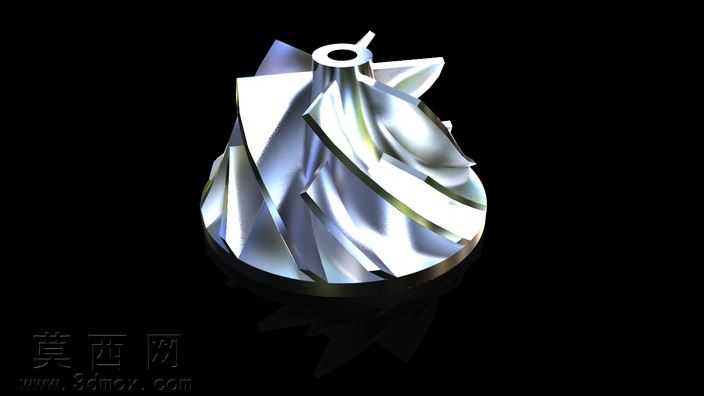

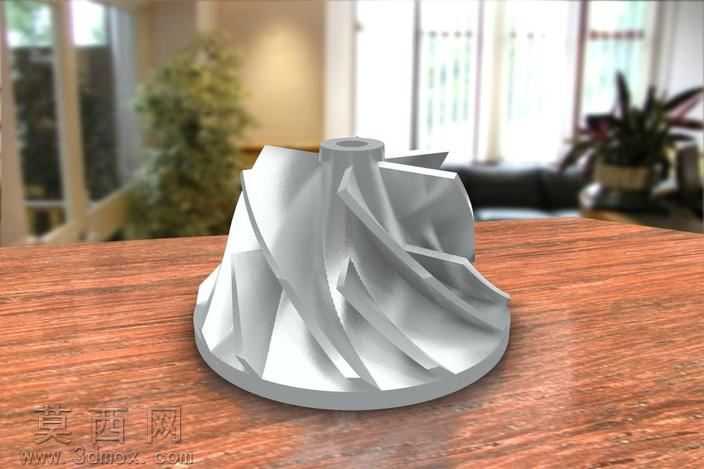

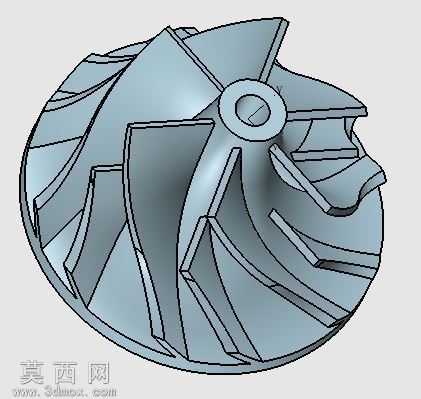

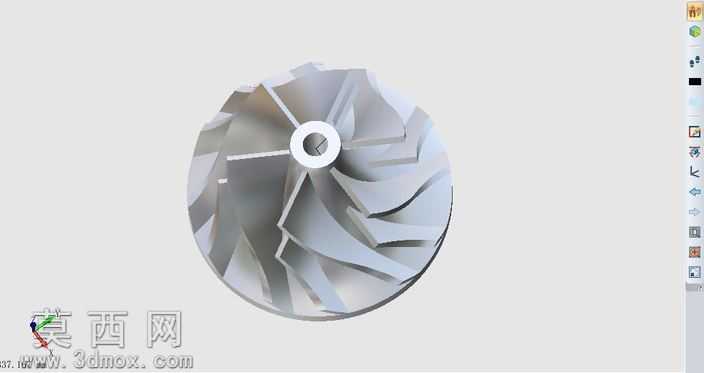

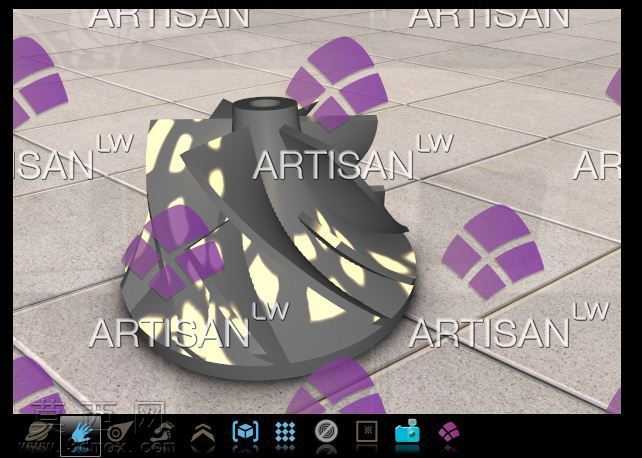

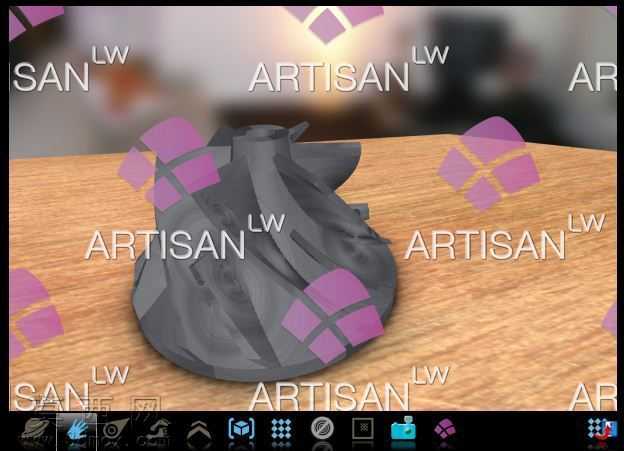

本次设计的离心叶轮采用大小叶片相间排布的结构方案，建模过程依托三维设计软件完成整体结构的搭建，首先确定叶轮的核心基准参数，以中心轮毂的安装孔为定位基准，先完成轮毂基体的特征建模，轮毂中心设计标准安装通孔，孔边做倒角处理避免装配应力集中，轮毂外轮廓采用平滑的弧面过渡，保证与叶片根部的连接强度。叶片部分采用6片大叶片搭配6片小叶片的间隔排布方式，大叶片采用后弯式叶型设计，从轮毂处向外缘平滑延伸，叶片型线根据离心流体的流动轨迹做曲率优化，叶片厚度从根部到外缘做渐变减薄处理，既保证根部的结构强度，又降低外缘的转动惯量；小叶片设置在相邻两片大叶片的流道中间位置，长度约为大叶片的二分之一，叶型曲率与相邻大叶片的流道曲率匹配，用于分流流道内的流体，改善大叶片间的流场分布，减少流动分离与涡流损失。建模过程中对叶片与轮毂的连接位置做圆角过渡处理，避免应力集中导致的结构失效，叶轮整体的外缘做齐边处理，保证转动时的动平衡性能。渲染阶段采用金属质感的工程材质，模拟铸铝叶轮的表面质感，通过光影效果突出叶片的曲面形态与结构细节，清晰展示大小叶片的排布规律与流道形态。设计过程中重点考量了叶片数量与叶型匹配的合理性，针对新手建模阶段对叶片数量与流道匹配度的把控不足问题，在叶型曲率调整阶段反复核对流道的过流截面变化，保证流道从入口到出口的截面变化平滑，虽然当前版本的叶片数量匹配仍有优化空间，但整体结构完整还原了大小叶片离心叶轮的核心结构特征，能够清晰展示该类叶轮的结构组成与排布逻辑，可用于流体机械部件的结构参考、原理演示以及相关设计的基础参考模型，后续可进一步通过流场仿真优化叶片型线与排布参数，提升叶轮的水力性能与运行稳定性。
