格兰富MPC-E四泵并联增压供水系统

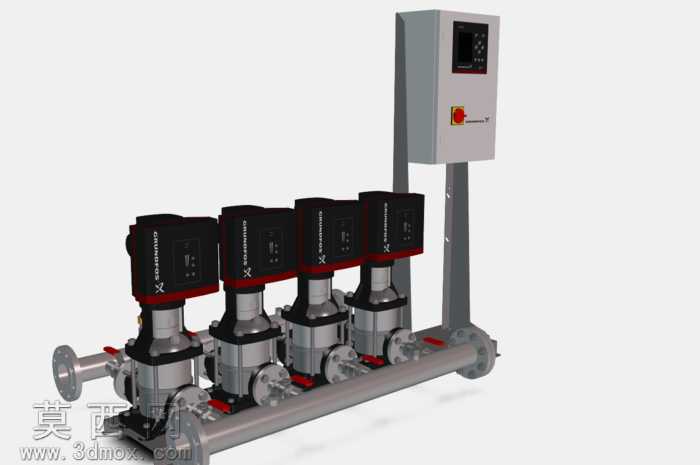

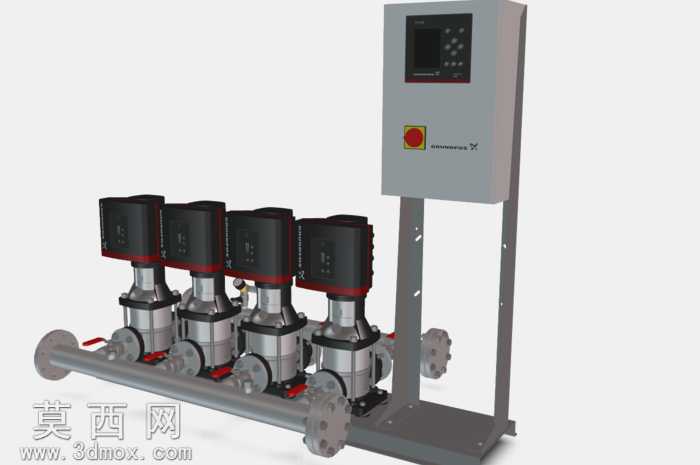

本模型为格兰富MPC-E系列四泵并联增压供水系统，采用三维建模软件完成全参数化装配设计，完整还原了成套增压设备的真实结构与布局。建模过程中首先搭建公共底座与进出水汇管的基准框架，汇管采用等径不锈钢管路结构，进水端设置侧接法兰接口，出水端对应配置法兰连接位，管路与泵体连接位置预留密封安装位，还原实际管路的焊接与法兰连接结构。四台立式多级离心泵沿汇管轴向等距排布，每台泵体从下至上依次设计进水段、多级叶轮增压腔段、出水段以及顶部驱动电机与变频控制模块，泵体与汇管的连接位置还原了专用对接法兰与固定支架结构，保证泵组安装的同轴度与稳定性。独立落地式电控柜通过立式支架固定在泵组侧方，柜体采用钣金折弯建模还原外壳结构，正面嵌入操作显示屏、参数调节按键区以及急停按钮组件，柜体内部预留电气元件安装腔体，布线槽从柜体支架延伸至每台泵的电机接线端，还原成套设备的走线布局。材质渲染方面，泵体过流段采用抛光不锈钢材质表现金属光泽与洁净质感，电机与变频模块外壳采用哑光黑色工程塑料材质，表面印刷品牌标识与参数标注，电控柜外壳采用浅灰色钣金喷塑材质，急停按钮采用醒目的红色哑光材质，公共底座采用碳钢喷银材质，进出水法兰做镀锌金属质感处理，管路表面添加轻微拉丝纹理还原真实不锈钢管材的视觉效果。设计过程中严格遵循格兰富原装泵组的布局逻辑，四泵并联的结构可根据供水压力需求自动调整运行泵的数量，实现变频恒压供水的功能，各泵体之间预留足够的检修操作空间，电控柜的安装高度符合日常操作的人机工程要求，所有部件的装配约束完全按照实际设备的安装关系设置，可直观展示整套增压系统的组成结构与装配关系，可用于供水系统方案展示、设备选型参考以及相关教学演示场景。
