迷你斯特林热空气动力引擎结构模型

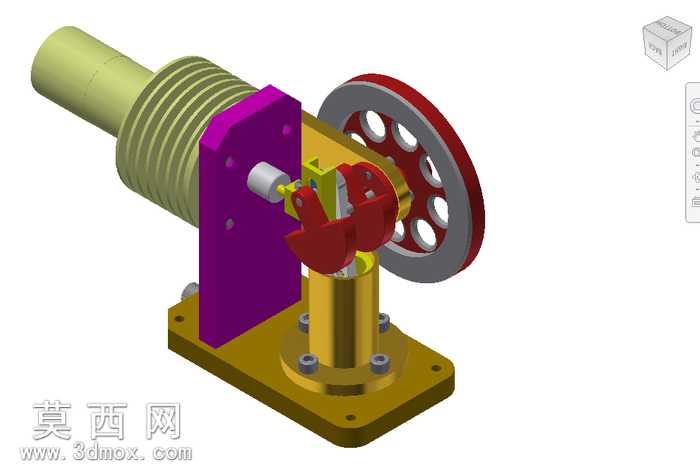

本模型为迷你型热空气动力引擎，采用Autodesk Inventor完成全参数化三维建模，整体按照实物等比例缩放还原，完整复现了这类外燃式动力装置的核心运行结构。建模过程中首先搭建底座基准特征，采用带安装孔的矩形金属底板作为整机承载基体，通过凸台定位、螺栓孔阵列完成支撑立柱的装配定位，保证各部件同轴度与装配公差符合机械设计规范。气缸部分采用带环形散热鳍片的卧式换热缸结构，建模时通过螺旋扫描特征生成等距分布的散热鳍片，精准还原热交换区域的结构形态，缸体与紫色立式支撑板采用螺栓紧固连接，支撑板上预留曲轴安装孔位，保证曲轴转动的同轴度要求。动力转换部分完整还原了曲柄连杆、活塞与飞轮的配合结构：立式动力活塞采用黄铜质感材质，与下部气缸形成密封配合，通过红色曲柄构件连接曲轴轴段，曲轴端部安装大直径带镂空减重孔的飞轮，飞轮采用轮辐式镂空设计，既还原实物的配重平衡特性，也通过环形阵列的减重孔降低模型冗余面数。各运动部件间预留了合理的装配间隙，可通过运动仿真模拟热空气膨胀推动活塞、带动曲柄旋转、飞轮储能维持连续运转的完整工作循环。材质渲染阶段，针对不同部件匹配对应材质属性：散热缸体赋予哑光浅绿金属材质模拟铸铁缸体，支撑板赋予紫色硬质阳极氧化金属质感，活塞与底座赋予黄铜色金属材质，飞轮采用红灰双色搭配还原漆面与金属轮缘的视觉效果，螺栓等标准件赋予镀锌亮面金属质感，所有部件均添加了符合真实光照的粗糙度与反射参数，渲染效果清晰展现各零件的结构层次与装配关系。设计过程中遵循小型动力模型的结构合理性，对各支撑部位的加强结构、紧固件的排布位置都做了还原，既保证模型外观与实物高度一致，也完整保留了这类热机的核心机械结构逻辑，可用于机械原理教学演示、动力结构参考等场景。
