直齿圆柱传动齿轮三维结构设计

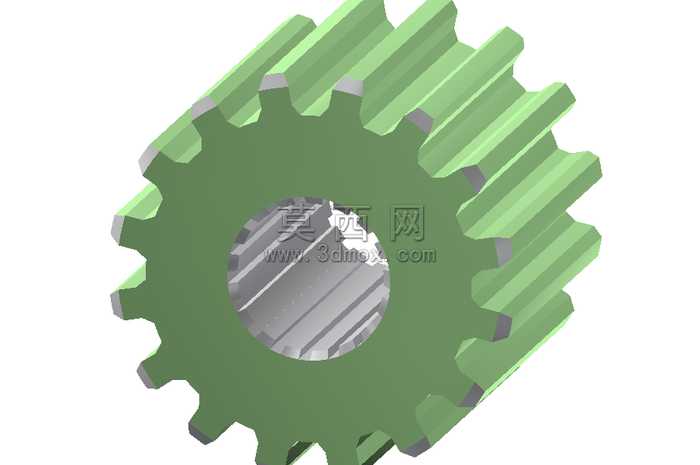

本传动齿轮采用三维参数化建模方式完成整体结构设计，建模过程中严格遵循渐开线圆柱齿轮的齿廓成型原理，先通过参数化方程绘制精准的渐开线齿廓曲线，结合齿根过渡圆角的标准参数完成单个齿槽的轮廓绘制，再通过圆周阵列操作完成全部轮齿的结构生成，保证每一个轮齿的齿形精度、齿距误差控制在机械设计标准允许的范围内。模型整体为直齿圆柱齿轮结构，轮齿沿轴向保持平直排布，中心设置有贯通式安装轴孔，轴孔内壁设计有均匀分布的键槽结构，用于实现齿轮与传动轴的周向固定，传递运动与扭矩时可避免相对转动，保证传动过程的稳定性。材质渲染阶段，轮齿主体部分采用哑光军绿色金属漆材质，模拟工业齿轮常用的表面氧化处理外观，材质参数设置中调整了合适的粗糙度与金属度，还原金属构件的真实质感；中心安装孔区域采用亮面银灰色金属材质，模拟内孔精加工后的金属表面效果，通过不同材质的区分清晰展现齿轮不同部位的加工工艺差异。结构设计上，轮齿的齿顶高、齿根高、齿厚参数均参照通用机械传动的设计规范设定，齿根处设置有标准过渡圆角，可有效降低齿轮传动过程中的应力集中现象，提升轮齿的抗弯强度，避免长期交变载荷下出现齿根断裂的失效问题。建模过程中对齿轮的端面、齿面、轴孔内壁等关键配合面均做了平整化处理，保证后续装配时的配合精度，整体模型无多余碎面、破面等建模缺陷，几何拓扑结构规整，可直接用于后续的虚拟装配、运动仿真、有限元受力分析等工作，也可作为机械设计教学、传动方案演示的数字化模型使用，能够直观展现直齿传动齿轮的典型结构特征与传动原理。
