发动机引擎封盖精密结构三维设计

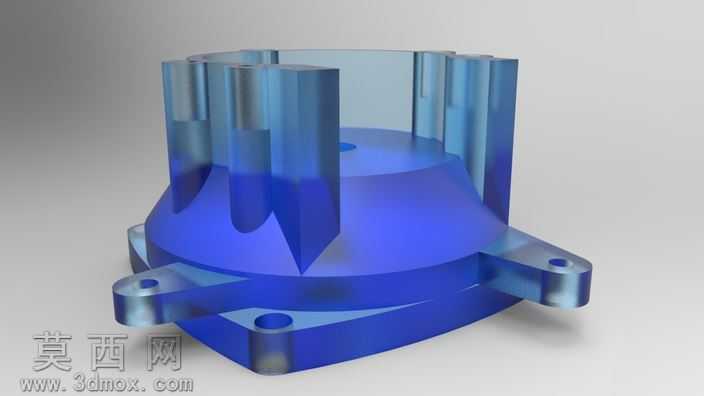

本作品为发动机引擎封盖的三维参数化建模成果，建模过程以真实发动机封盖的装配需求、工况适配要求为核心逻辑展开，全程遵循机械零件设计的公差配合规范，保证模型各结构尺寸可直接对接生产加工的参数校验需求。建模阶段首先通过基准面搭建完成整体轮廓的定位，先绘制封盖底部的安装法兰轮廓草图，通过拉伸、切除特征完成带安装孔位的法兰底座结构，底座上的每一处安装孔都严格按照螺栓装配的孔径标准设计，同时预留了装配定位的小凸台结构，保证封盖与发动机缸体对接时的同轴度精度。向上延伸的筒状主体部分，采用旋转凸台特征完成基础曲面构建，再通过抽壳特征控制封盖的壁厚均匀性，避免后续铸造或机加工过程中出现壁厚不均导致的应力变形问题；主体筒壁上设计的多组柱状凸台，是为周边附属管路、传感器安装预留的固定位，每一处凸台都做了根部圆角过渡处理，消除直角结构带来的应力集中隐患。封盖内部的异形腔体结构，通过多组放样、曲面切除特征完成，腔体轮廓完全匹配发动机内部运动构件的运行轨迹，既保证封盖的密封防护作用，又不会对内部构件的运动产生干涉。材质渲染阶段采用了抛光铸铝的材质参数，还原了这类发动机封盖常用的轻质铝合金材质特性，金属表面设置了细微的磨砂质感与环境反射效果，既体现金属零件的工业质感，又不会因过度反光掩盖结构细节；渲染时采用了柔和的侧上方打光方案，光线沿封盖的轴向倾斜照射，能够清晰凸显筒壁的曲面弧度、安装凸台的轮廓层次、法兰面的平整结构，同时在腔体内部形成自然的明暗过渡，直观展现内部腔体的深度与异形轮廓。整体设计过程中反复校验了各结构的拔模角度，针对需要机加工的安装端面预留了加工余量，所有边角位置都根据装配需求做了倒角或圆角处理，既满足零件的生产工艺要求，也保证了装配操作时的安全性，避免锐边划伤操作人员。模型的每一处结构都对应真实发动机封盖的功能需求，没有冗余的装饰性结构，完全服务于零件的密封、固定、防护核心功能，能够用于发动机装配模拟、结构教学演示、加工工艺规划等多个场景。
