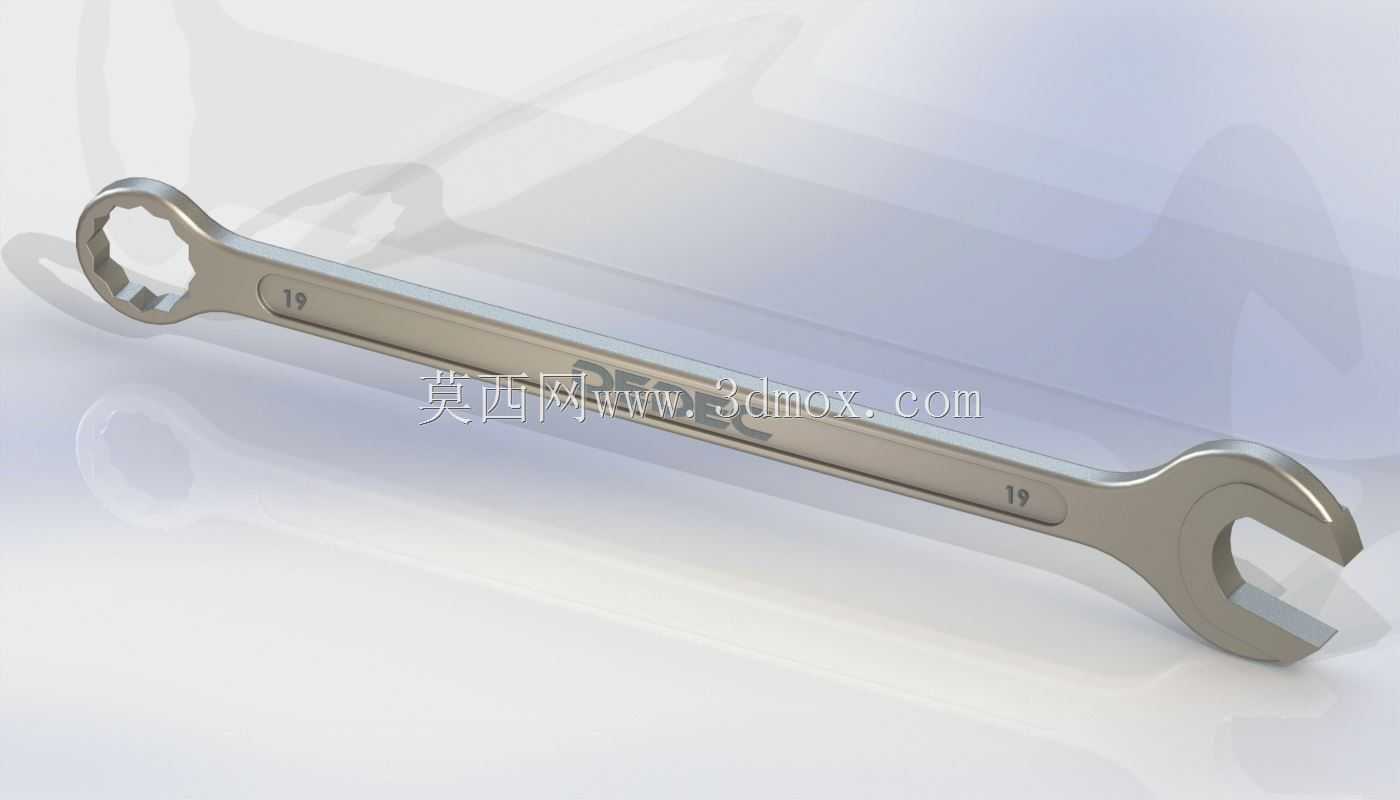

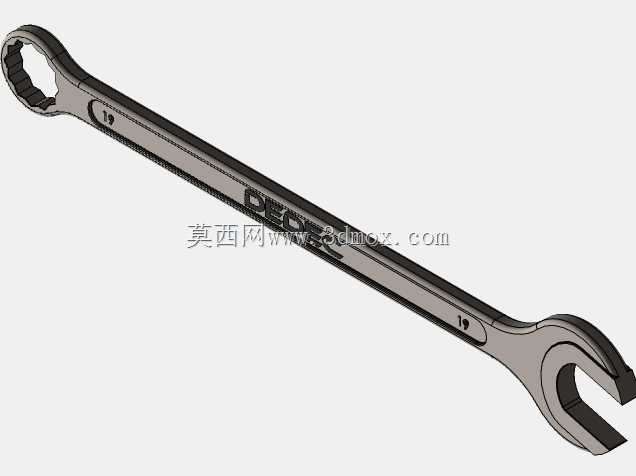

19号两用开口梅花扳手结构设计

在设备装配、机械维修、五金加工等一线作业场景里，手动紧固工具的适配性直接影响作业效率与连接件的装配精度，19号两用扳手是针对公称尺寸19mm外六角紧固件设计的常用手动工具，整合了开口扳手与梅花扳手的双重功能，可覆盖不同作业空间下的紧固需求。从实际作业场景来看，开口端适用于紧固件周边操作空间充足、需要快速套入螺栓头部的工况，比如设备外部裸露螺栓的初拧、流水线工位上的快速预紧作业，开口结构可直接从螺栓侧向卡入，无需从螺栓端部轴向套入，能大幅减少重复对位的时间；梅花端为十二角内孔结构，与螺栓头部的接触面积更大，受力均匀分布在多个棱边上，可避免螺栓棱角打滑磨损，适用于需要大扭矩终拧、紧固件周边空间狭窄只能轴向套入的工况，比如设备内部沉台处的螺栓紧固、维修时锈蚀螺栓的拆卸作业，梅花结构的包裹性更强，施加扭矩时不易滑脱，能降低螺栓头部崩角、工具打滑伤人的风险。

这款扳手的整体结构采用平直长柄设计，柄身长度经过扭矩匹配计算，既保证手动施加扭矩时的力臂长度符合人体工程学施力范围，避免柄身过短导致施力费力、柄身过长导致扭矩过载拧断螺栓，同时控制整体长度适配常规工具箱的收纳尺寸，柄身截面采用中间厚边缘薄的流线型过渡，既保证柄身的抗弯强度，避免大扭矩施力时柄身弯折变形，又能减少柄身的整体重量，降低长时间手持作业的疲劳感。扳手两端的工作头部与柄身采用平滑圆弧过渡，没有应力集中的直角结构，可承受反复施力带来的交变载荷，避免长期使用后头部与柄身连接处出现断裂隐患。开口端的开口尺寸严格匹配19mm外六角螺栓的对边尺寸，开口内侧的两个工作面做了微小的倾角处理，卡入螺栓头部后可自动贴合螺栓棱边，减少间隙带来的晃动；梅花端的十二角内孔与19mm螺栓头部的配合间隙控制在合理公差范围内，既保证可以顺畅套入螺栓，又不会因间隙过大导致受力时接触应力集中损伤螺栓棱角，梅花端的头部外圆做了倒角处理，可在狭窄空间内更方便地对准螺栓头部，减少对位卡顿。

从设计逻辑上看，这款两用扳手将两种常用扳手功能整合在同一工具上，作业时无需频繁更换工具，减少工具携带数量，尤其适合外出维修、高空作业等不便携带多件工具的场景，作业人员可根据工况随时切换两端使用，提升作业连贯性。扳手的整体外形无突出尖锐棱角，所有边缘都做了倒钝处理，避免手持操作时划伤手部，柄身表面的平整区域可做防滑滚压处理，增加手部握持的摩擦力，沾有油污时也不易打滑。在安装边界适配方面，扳手的头部厚度控制在较薄的尺寸范围内，可伸入沉孔深度较浅、周边间隙较小的紧固件位置，不会因头部过厚无法套入螺栓；开口端的开口深度经过设计，可完整包裹螺栓头部的有效受力高度，避免因卡入深度过浅导致受力时滑脱。针对不同材质的紧固件作业需求，扳手的工作端面硬度经过匹配处理，既保证自身工作面的耐磨性，长期使用不易变形磨损，又不会因硬度过高损伤不锈钢、铜质等软材质螺栓的头部棱角。在设备运维场景中，这类两用扳手是设备日常点检、故障维修、装配调试的必备基础工具，可覆盖大部分常规规格外六角螺栓的紧固拆卸需求，相比单功能扳手能减少工具整理、更换的辅助时间，尤其在多规格螺栓混合作业的场景下，可降低工具错拿、遗失的概率。从建模细节来看，扳手的每个过渡曲面都做了连续性处理，头部与柄身的连接处没有折线棱角，既符合锻造加工的工艺要求，减少后续机加工的余量，又能保证应力传递的平顺性，避免应力集中导致的结构失效；两端工作头部的形位公差严格控制，开口的对称度、梅花孔的同轴度都符合手动工具的精度要求，保证实际使用时工作面与螺栓头部的贴合度，减少偏载带来的工具或螺栓损伤。
