17号两用开口梅花扳手结构设计

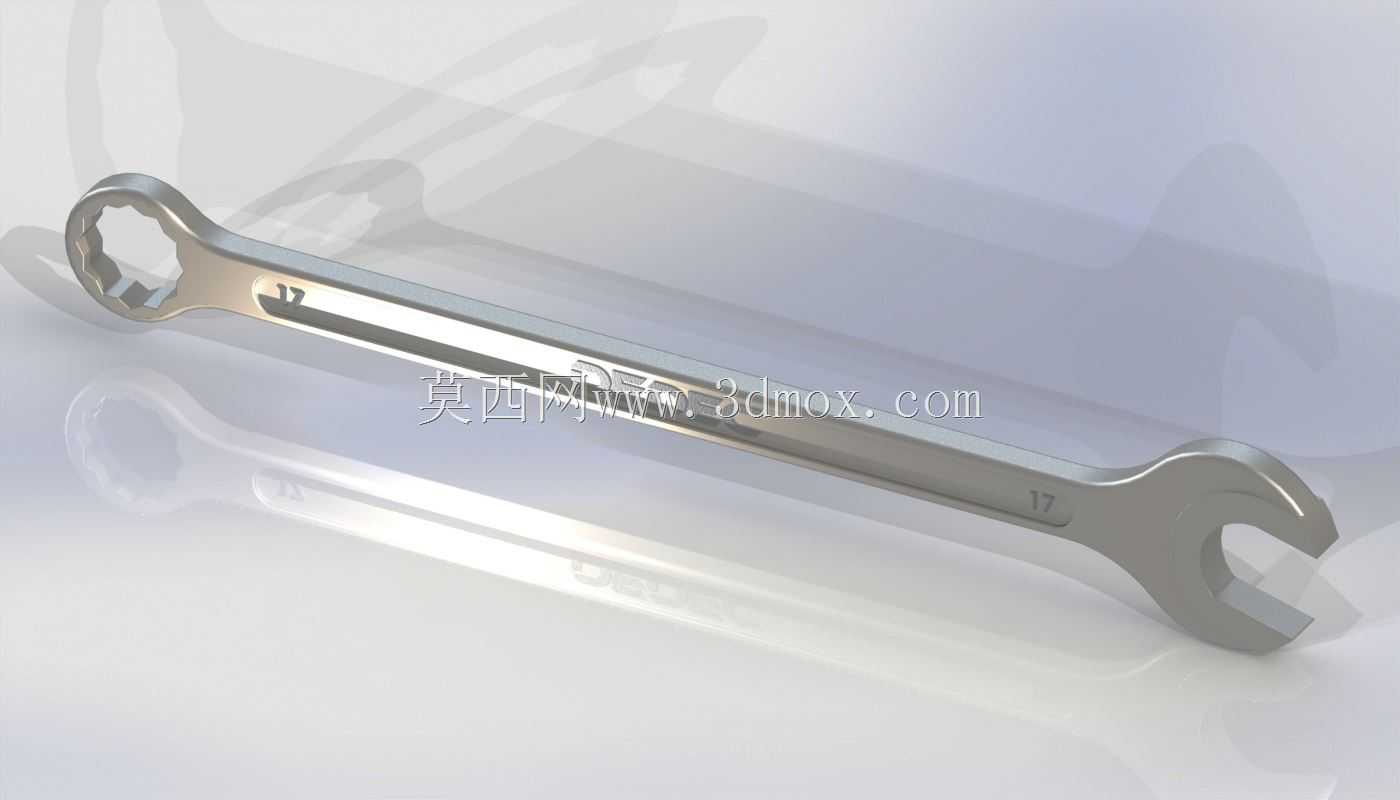

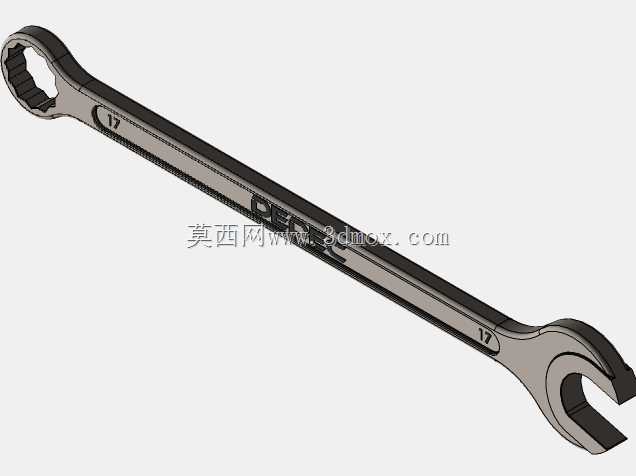

在设备装配、产线运维、机加工装夹调整、五金维修等各类工业场景里，手动紧固工具是一线操作人员接触频率最高的工装辅具之一，其中两用扳手因为整合了两种作业端的功能，不需要频繁更换工具，在空间受限的作业点位优势格外明显。这款17规格的两用扳手，一端为梅花环形作业端，另一端为开口叉形作业端，针对六角头紧固件的不同作业工况做了适配设计。梅花端采用十二角内孔结构，相比六角孔能够在紧固件旋转空间仅30度的狭小位置完成啮合，不需要扳手做大幅度回转，适合设备内部、管路密集区等操作空间局促的点位，环形结构的受力点分布在紧固件的六个棱角侧面，不会因为施加较大扭矩出现棱角滑脱、磨圆的问题，对紧固件的保护性更好，适合大扭矩紧固、终拧作业的场景。开口端的叉形结构可以直接从紧固件的侧面卡入，不需要从紧固件端部套入，在紧固件螺杆较长、上方有遮挡无法套入扳手的场景下，能够快速就位完成松紧操作，适合快速预拧、频繁调整松紧度的作业环节，比如设备调试阶段的螺栓位置微调、管路接头的快速对位等场景。从设计逻辑来看，这款扳手的杆身采用等强度变截面设计，作业端到握持段的过渡区域做了圆弧平滑过渡，没有应力集中的直角缺口，避免大扭矩施加时杆身从过渡位置断裂。杆身的截面采用工字形优化结构，在保证整体抗扭、抗弯强度的前提下，尽可能削减了非受力区域的材料厚度，降低工具整体重量，长时间握持作业不容易产生手部疲劳，同时杆身表面做了哑光金属处理，握持时的摩擦力足够，沾附少量油污的情况下也不容易出现打滑脱手的问题。尺寸边界方面，这款扳手的整体长度适配17规格紧固件的标准扭矩要求，长度设计既不会因为力臂过短导致施加扭矩不足、紧固不到位，也不会因为力臂过长导致空间占用过大，无法在狭小作业空间内操作。梅花端的外圆直径做了收窄设计，相比普通同规格梅花扳手的头部尺寸更小，能够适配沉头螺栓、凹坑内的紧固件这类头部周围空间有限的安装点位，不会出现头部卡滞无法套入的问题。开口端的开口厚度做了薄化处理，能够卡入紧固件与安装面之间间隙较小的位置，比如薄垫片压紧的螺栓、法兰面间隙较小的接头位置，不需要额外垫高或者调整周边部件就能直接作业。实际使用中，这类两用扳手的适用场景覆盖了从普通设备组装、家电维修到汽车维保、工业产线日常巡检的各类场景，不需要同时携带开口扳手和梅花扳手两套工具，减少工具包的负重，也避免作业过程中频繁找换工具的时间损耗。设计过程中需要重点关注两个作业端的硬度匹配，作业端的工作区域需要达到足够的表面硬度，保证频繁使用不会出现磨损、变形，同时杆身核心区域要保留足够的韧性，避免施加突发大扭矩时出现脆性断裂，两个性能指标的平衡是这类手动工具设计的核心要点，直接决定工具的使用寿命和作业安全性。另外，扳手的头部与杆身的连接位置做了加宽处理，这个区域是扭矩传递过程中应力最高的位置，加宽后能够有效分散应力，避免长期使用后头部出现变形、断裂的问题，开口端的两个叉脚内侧做了微小的倾角处理，卡入紧固件后能够自动贴合六角头的两个侧面，施加扭矩时不会出现侧滑脱出的情况，提升作业过程的安全性。
