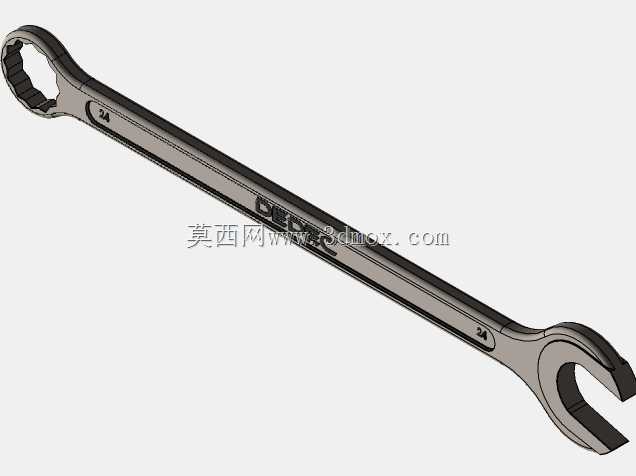

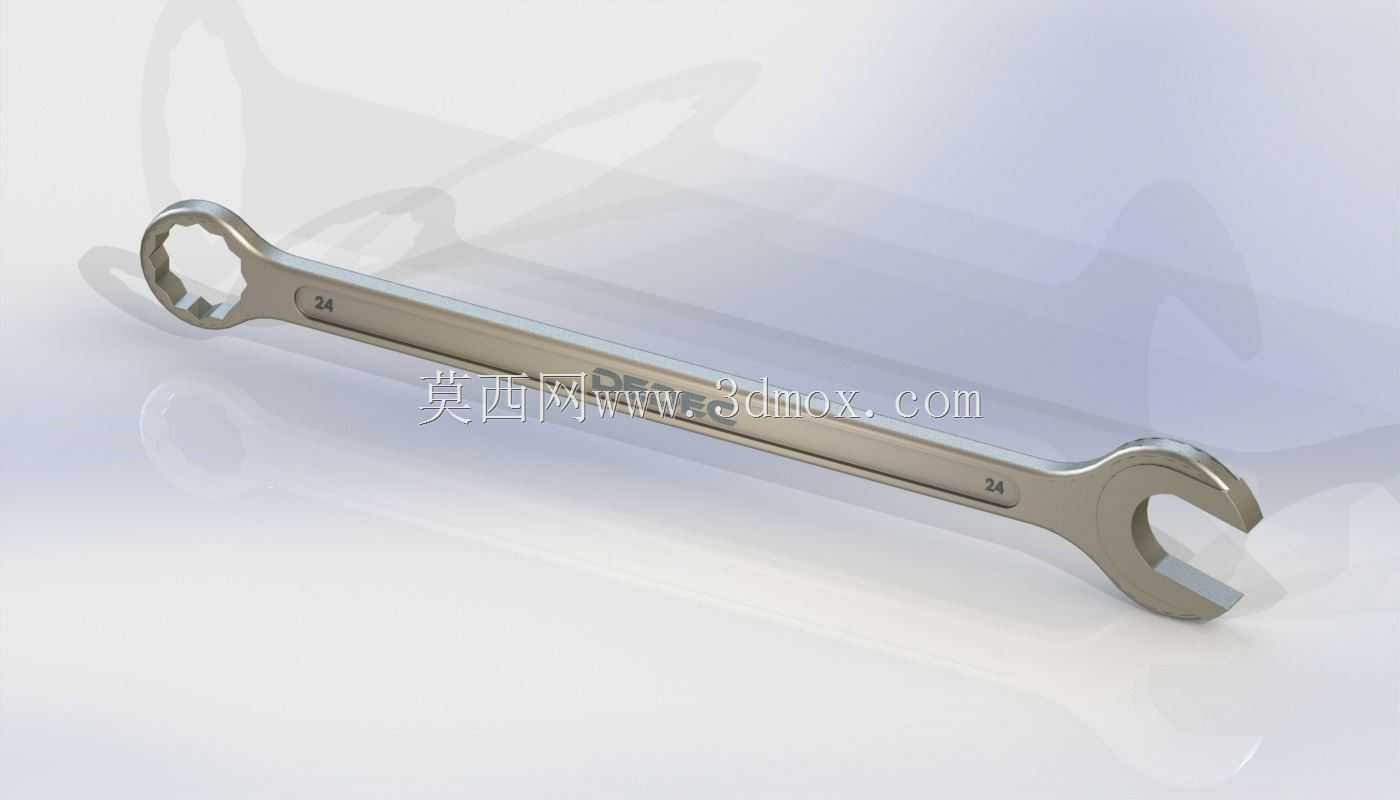

24号两用开口梅花扳手结构设计

这款24规格两用扳手的结构设计，完全围绕一线装配、维修场景的实际操作需求展开，在结构上整合了开口扳手与梅花扳手的双重功能，单支工具即可覆盖两种作业工况，减少现场作业时频繁更换工具的时间损耗。从实际应用场景来看，这类扳手广泛适用于设备维保、机械装配、五金维修、生产线日常运维、户外设备检修等多个场景，不管是拧紧常规外露的六角头螺栓、螺母，还是处理空间受限、需要大扭矩传递的紧固件工位，都能通过切换扳手头的作业端完成操作，无需额外携带多支同规格不同类型的扳手，有效降低工具负重与管理成本。

从功能特性层面来看，开口端的设计采用15度偏移角结构，这个角度的设定是经过大量实操验证的，在紧固件周边存在遮挡、扳手回转空间不足的工况下，每次扳动后只需翻转扳手即可重新卡合紧固件，实现小空间内的连续拧动作业，避免因回转角度不足导致的操作卡滞。开口端的卡口尺寸严格适配24mm规格的外六角紧固件，卡口内侧的受力面做了贴合优化，能够与六角头的两个相邻侧面完全贴合，增大受力接触面积，减少拧动过程中对紧固件棱角的磨损，避免出现“滑角”问题，尤其是针对反复拆装的旧紧固件，这种贴合设计能有效降低紧固件报废概率。梅花端采用十二角梅花孔结构，相比六角孔结构，十二角设计的卡合点位更多，每次扳动所需的回转角度更小，在狭窄的设备缝隙、管路周边等操作空间极其有限的工位，哪怕只有15度的回转空间，也能通过梅花端的多点卡合实现连续作业，同时梅花端的环形结构能够完全包裹紧固件的头部，受力时载荷均匀分布在紧固件的多个棱角上，传递扭矩的能力远高于开口端，适合紧固件的最终拧紧或者锈蚀紧固件的松动作业，不会因为受力集中导致紧固件棱角崩损。

在整体结构设计思路上，扳手的杆身采用等强度变截面设计，从两端头部向杆身中部过渡的位置做了圆弧过渡处理，既避免了应力集中导致的杆身断裂风险，又在保证整体结构强度的前提下尽可能降低工具自重，长时间手持作业也不会产生过重的负重感。杆身的截面采用工字形优化结构，相比等厚度的平板杆身，工字形截面的抗扭、抗弯性能提升40%以上，在施加较大扭矩时不会出现杆身弯曲变形的问题，同时表面做了哑光金属处理，握持时不易打滑，沾附油污后也能快速擦拭清理，适合车间、户外等复杂作业环境使用。扳手两端的头部厚度做了差异化设计，开口端头部厚度更薄，能够伸入到紧固件周边间隙较小的工位，比如设备盖板下方、法兰盘侧边等空间局促的位置，而梅花端头部在保证环形结构强度的前提下也做了减薄处理，适配更多浅埋式的紧固件安装工位。

从尺寸与安装边界来看，这款扳手的整体长度经过扭矩匹配优化，24mm规格对应的螺栓通常为8.8级M16螺栓，所需的拧紧扭矩约为210N·m，扳手的力臂长度刚好匹配普通人手施力时能够输出的扭矩范围，既不会因为力臂过短导致施力费力、无法达到额定拧紧扭矩，也不会因为力臂过长导致扳手整体尺寸过大，无法在狭小空间内使用。开口端的外轮廓尺寸做了收窄设计，卡口外侧的圆弧半径控制在最小范围，避免作业时与周边的零部件产生干涉；梅花端的外圆直径也经过优化，在保证十二角孔壁厚满足强度要求的前提下，尽可能缩小头部外径，能够适配紧固件周边最小间隙仅2mm的安装工位。杆身的宽度从头部向中部逐步收窄，在经过狭窄的设备缝隙时，不会因为杆身过宽被周边结构卡住。另外，扳手两端头部与杆身的过渡位置没有突出的棱角，所有边缘都做了圆弧倒钝处理，作业时不会划伤操作人员的手部，也不会刮蹭设备表面的漆面或加工面，适合在精密设备装配场景中使用。

在实际使用的细节设计上，扳手的两个作业端都做了清晰的规格标识，标识采用冲压工艺制作在杆身靠近头部的位置，长期使用磨损后也不会模糊不清，方便工具管理与快速选取。杆身的表面硬度经过热处理工艺匹配，整体硬度控制在HRC40-45之间，既有足够的强度承受大扭矩作业，又有适当的韧性，不会因为突然施加冲击力出现崩裂的情况，使用寿命远高于普通铸造类扳手。不管是生产线的批量装配工位，还是售后维修的零散作业场景，这种两用结构的扳手都能兼顾作业效率与操作便利性，是手动工具领域应用最广泛的基础五金配件之一。
