妇科手术用直径1型子宫刮匙精细结构

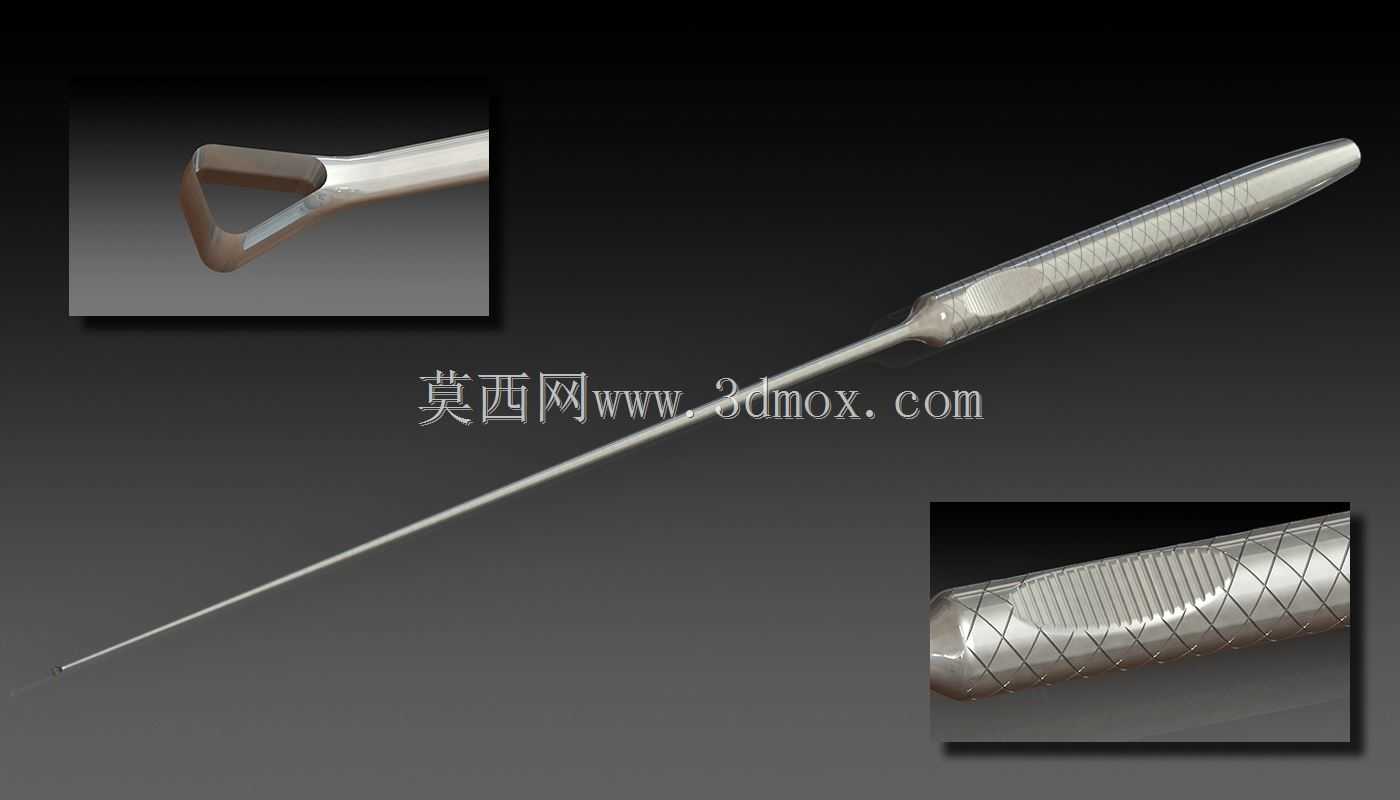

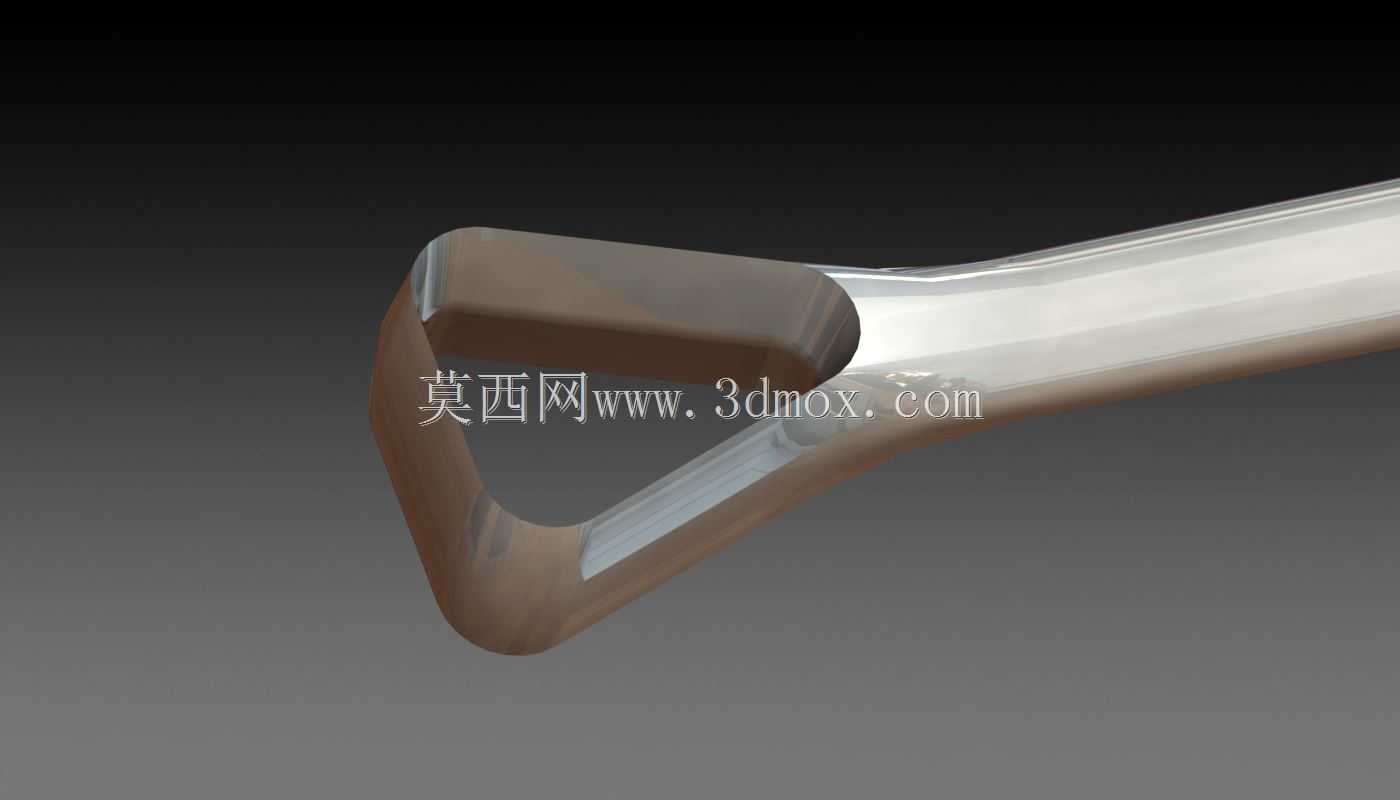

　　在妇科临床诊疗操作中，子宫刮匙是宫腔操作类手术里不可或缺的手持操作器械，这款直径规格1的子宫刮匙，主要适配宫腔内浅层组织刮取、活检采样、清宫术后残留组织清理等常规操作场景，在门诊妇科小手术、宫腔镜辅助操作、产后宫腔检查等环节都有高频应用。从实际临床操作的需求出发，这款刮匙的整体结构完全围绕手持操作的稳定性、操作端的精准性来设计，整体为细长杆式手持结构，操作端的刮头采用三角形镂空环式设计，刮缘做了圆弧钝化处理，既能够保证刮取组织时的有效切削力，又不会因为刃口过于锋利造成宫腔壁的过度损伤，刮头与杆身的过渡段做了平滑锥度过渡，没有突兀的台阶结构，避免进入宫腔时对宫颈管黏膜造成不必要的剐蹭。杆身部分采用细长等径设计，

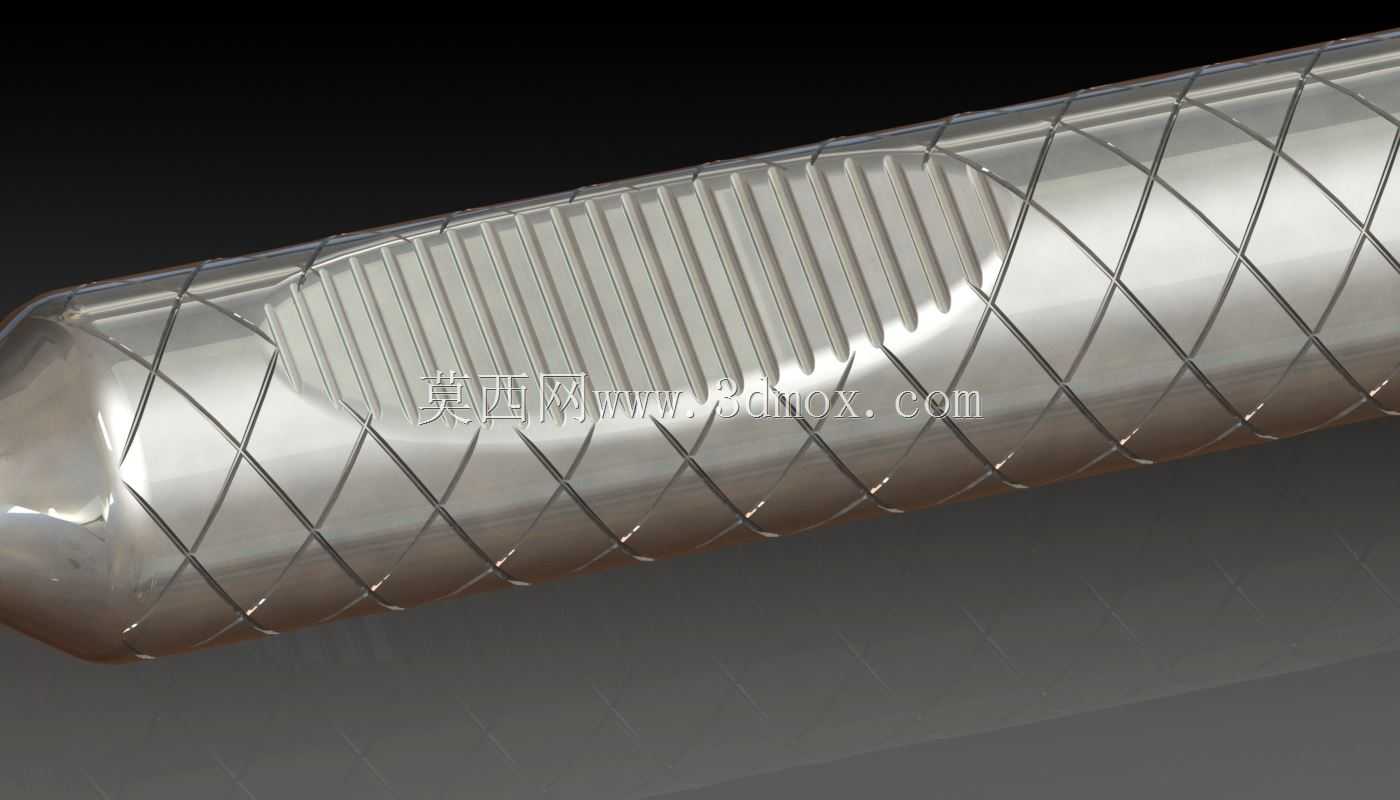

　　长度适配常规宫腔操作的探入深度需求，杆身表面做了哑光处理，避免手术无影灯照射下产生反光干扰术者视线，杆身与手柄的连接位置做了加粗过渡，能够传递操作时的手部力矩，避免细长杆身出现受力弯折的情况。手柄部分是整个器械的操作握持核心，表面设计了交叉网格状的防滑纹理，同时在握持的拇指按压位置做了内凹的贴合曲面，不管是执笔式握持还是握持式操作，都能保证手部与手柄之间有足够的摩擦力，即便佩戴乳胶手术手套、手上沾有手术消毒液或者体液的情况下，也不会出现打滑脱手的问题，手柄的尾端做了圆弧钝头处理，避免操作时尾端剐蹭手术铺巾或者触碰患者体表造成不适。从设计思路上看，这款刮匙没有多余的附加结构，完全遵循外科手术器械的极简实用原则，

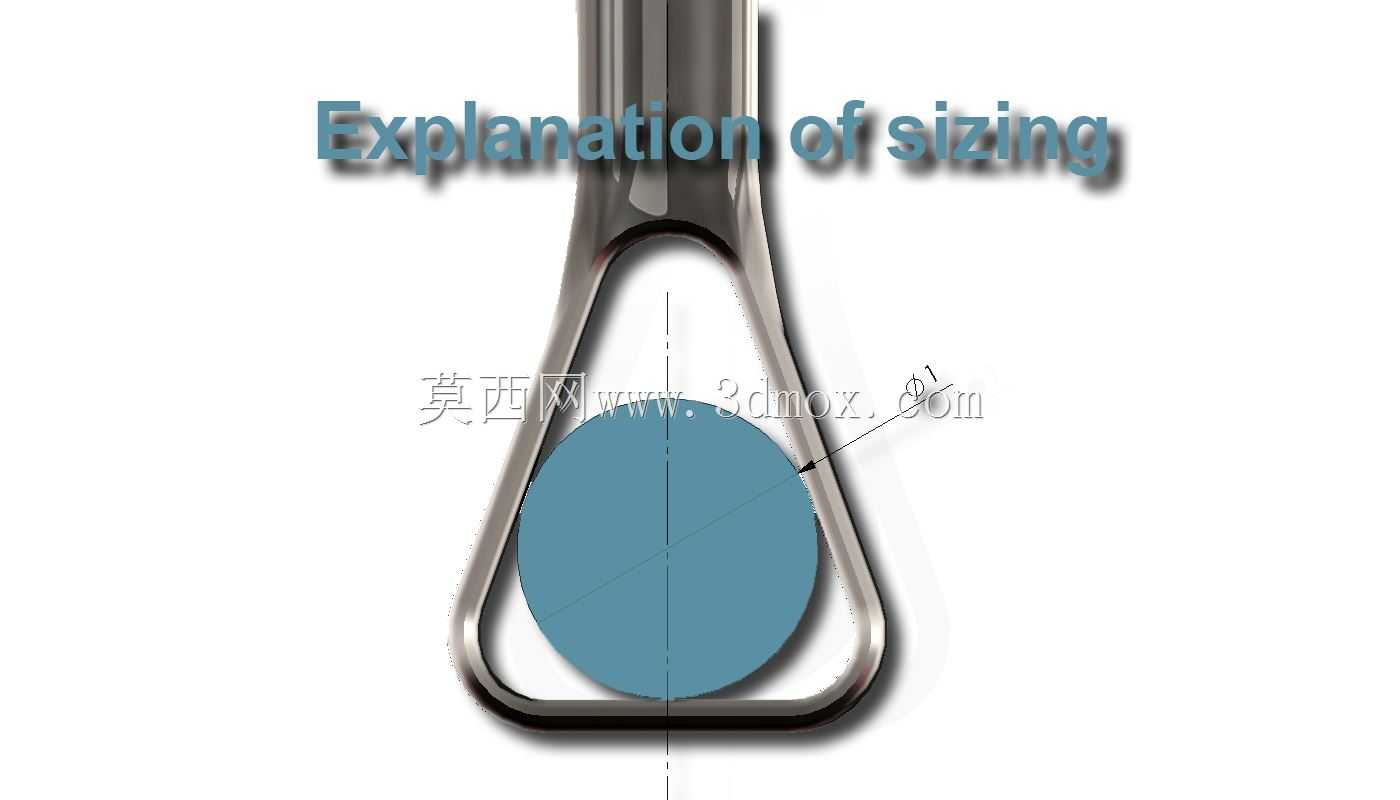

　　所有结构设计都服务于操作的精准与安全：刮头的直径规格1，对应的是适合浅层、小范围组织刮取的尺寸，相比大直径刮匙，更适合定点活检、少量残留组织清理的操作场景，不会因为刮头尺寸过大造成宫腔过度扩张。在安装与适配边界上，这款刮匙为一体式结构，不需要额外组装配件，整体可以耐受常规高温高压灭菌操作，结构上没有易脱落的小零件，避免手术过程中异物残留的风险；杆身的直线度公差控制在较高精度范围内，探入宫腔时不会因为杆身弯曲导致刮头偏离操作位置，刮头的环形平面与杆身轴线的角度经过反复优化，能够适配宫腔前壁、后壁、侧壁不同位置的操作角度，术者只需要轻微调整手腕角度，就能让刮头贴合目标组织表面，不需要过度旋转器械或者大幅度调整手部姿态。在实际使用中，

　　这类刮匙的操作力反馈非常重要，杆身的刚性设计既保证了刮取时不会因为受力出现弹性形变导致力度传递损失，又保留了适当的韧性，避免刚性过大导致术者力度控制不当造成穿孔风险；手柄的防滑纹理深度经过优化，不会因为纹理过深残留清洗死角，也不会因为纹理过浅起不到防滑效果，消毒清洗时能够快速冲净纹理缝隙内的残留组织与消毒液，符合手术器械的清洗消毒规范。从结构建模的角度来看，这款器械的建模难点主要集中在几个部分：一是刮头的三角形环结构，需要保证刮缘的圆弧过渡均匀，整个环的截面尺寸一致，不能出现局部尺寸突变导致的应力集中；二是手柄表面的交叉网格防滑纹理，需要保证纹理的深度、间距均匀一致，同时与手柄曲面的贴合度自然，不会出现纹理断裂或者凸起毛刺；三是杆身与刮头、手柄的过渡位置，需要做连续的曲率过渡，保证整体结构的流线型，既符合临床使用的需求，也能让整体结构的应力分布更均匀，反复灭菌、使用过程中不会在过渡位置出现断裂问题。
