牙科去垢双头手持挖治器械

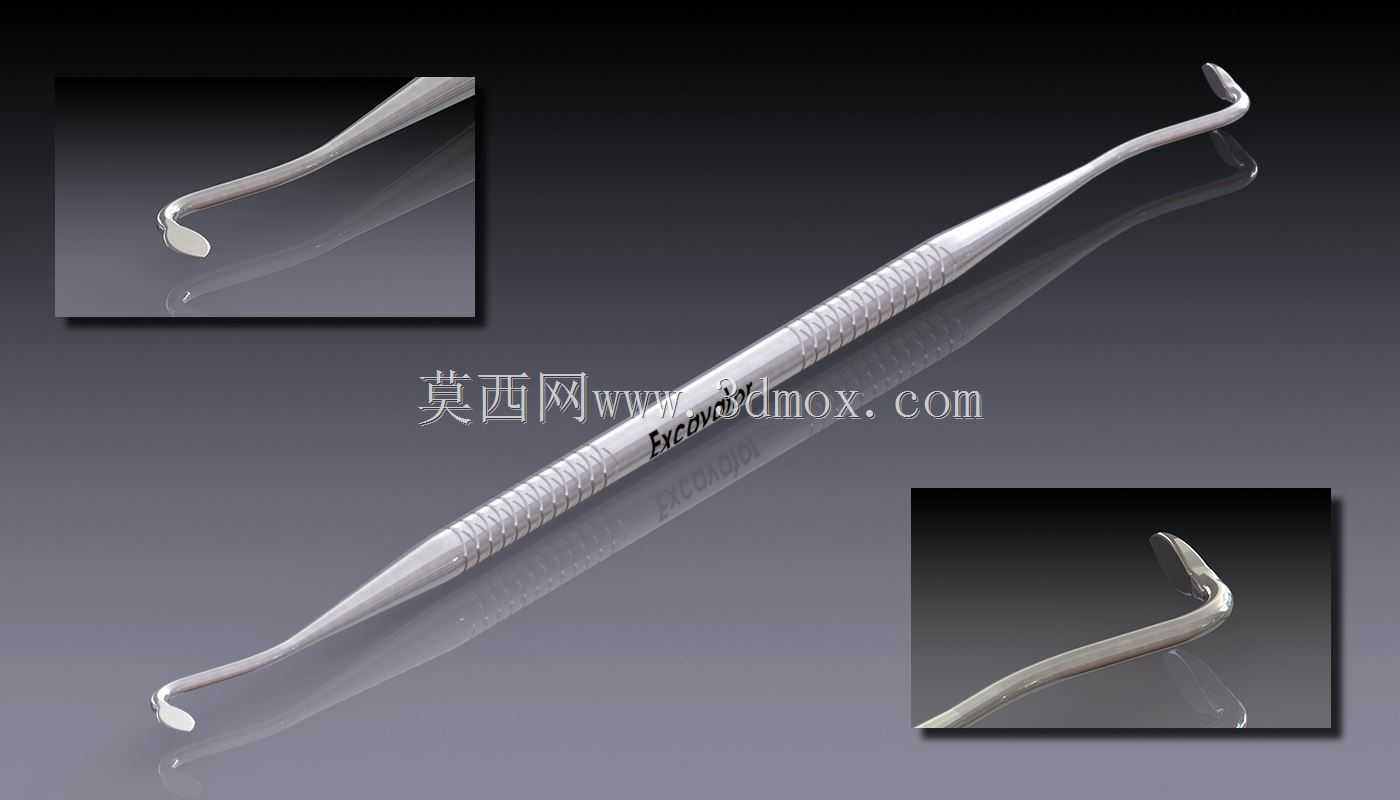

这款双头手持器械主要应用于口腔临床诊疗场景，是牙科洁治、龋坏组织清理操作中的常用手持工具，适配口腔科门诊、口腔诊所等一线诊疗场景的操作需求，可直接由医护人员手持完成牙面牙结石刮除、龋坏腐质挖除、邻面嵌塞异物清理等操作，无需额外配套动力装置，完全依靠医护人员手部施力完成精细操作，对操作精度的控制要求较高。从功能特性来看，器械两端设置不同形态的工作端头，一端为勺状圆钝挖头，可用于龋洞内软化腐质的挖除、牙面大块牙结石的撬剥，端头边缘做圆弧钝化处理，避免操作中划伤口腔软组织；另一端为弯角尖状工作头，可深入牙齿邻间隙、牙周袋浅部，清理嵌塞的食物残渣与龈上结石，端头弯曲角度经过临床操作适配，可避让牙冠外形突度，直达后牙区等常规直型器械难以抵达的操作区域。手柄部位的防滑结构是设计中的核心优化点，区别于传统滚花手柄的清洁死角问题，该手柄采用连续螺旋防滑纹路，纹路凸起高度控制在0.3mm以内，螺旋升角为15度，既可以保证医护人员戴乳胶手套操作时的握持摩擦力，避免沾有唾液、消毒液的情况下出现器械打滑，又能让纹路之间不存在封闭的清洁死角，器械消毒时可通过高压水流、超声清洗完全冲净纹路缝隙内的残留污物，降低交叉感染风险，符合口腔器械消毒灭菌的规范要求。从外形尺寸与操作边界来看，器械整体总长控制在165mm，属于牙科手持器械的常规长度区间，握持段直径为6mm，适配成年人手部握持的舒适尺寸，工作端颈部直径从手柄处的4mm逐步收窄至端头处的1.2mm，既保证颈部足够的支撑强度，避免施力时出现颈部弯折变形，又能保证操作时的视野通透度，不会因为工作端过粗遮挡医护人员对牙面操作区域的视线。两端工作头的弯曲半径分别为8mm与12mm，适配前牙区与后牙区的不同操作角度，工作端头的最大伸入深度不超过12mm，可避免操作中过度深入刺激咽喉部位引发患者恶心反应。设计过程中需要重点考虑器械的受力工况，临床操作中器械承受的最大轴向力不超过30N，侧向撬拨力不超过15N，因此整体选用马氏体不锈钢材质，整体热处理后硬度达到HRC48-52，既保证足够的硬度与耐磨性，避免长期使用后工作端头出现卷刃、变形，又能保证一定的韧性，避免受力时出现脆性断裂。工作端头的表面粗糙度需要控制在Ra0.8以下，整体表面做镜面抛光处理，减少污物附着的同时，避免粗糙表面对牙釉质、牙龈组织造成不必要的划伤。手柄与工作端为一体化加工成型，不存在拼接缝隙，从结构上消除了消毒盲区，也避免长期使用后出现拼接处松动、断裂的问题。在建模过程中需要重点还原螺旋防滑纹路的连续曲面特征，保证纹路的螺旋升角、凸起高度完全符合设计参数，两端工作头的曲面过渡需要做连续相切处理，避免出现棱角、折边，端头的钝化圆弧半径控制在0.2mm，既保证清理操作的锋利度，又不会过于尖锐造成软组织损伤。器械整体的重心设置在手柄中段位置，距离手持握持点约20mm，保证手持操作时的力矩平衡，减少长时间操作带来的手部疲劳，适配牙科诊疗中长时间精细操作的使用需求。
