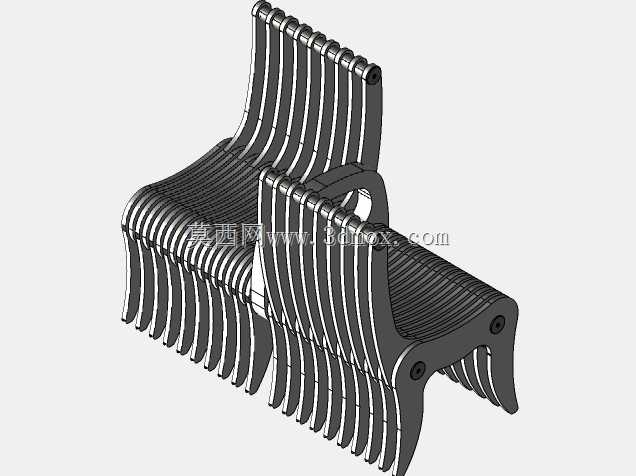

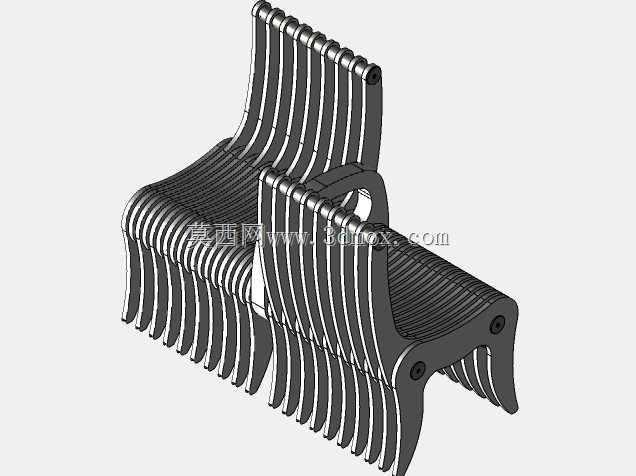

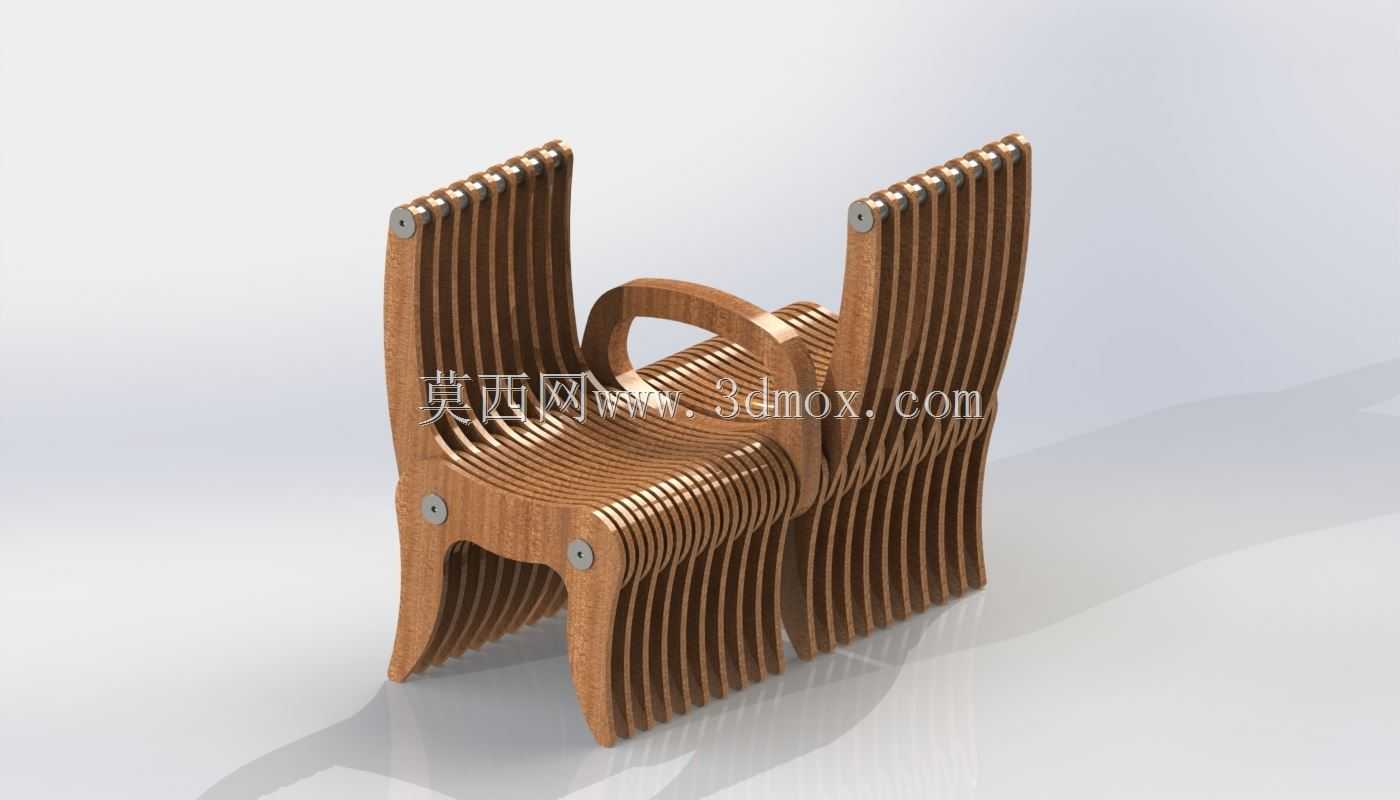

这款对向双座坐具采用层叠式板材拼接结构,整体以实木切片为核心构成单元,所有受力部位通过金属紧固件完成锁合,无需额外焊接或胶粘工序,装配流程可拆解为单一部件的逐片堆叠定位,适合小批量定制化生产场景。从应用场景来看,该坐具可适配小户型居家会客区、开放式办公休闲角、文创书店阅读区等空间,双座对向的布局天然适配双人面对面交流的使用需求,中间集成的一体式扶手可同时为两侧就坐人员提供肘部支撑,也可临时放置小型随身物品,无需额外搭配边几,能有效节省狭小空间的占用面积。

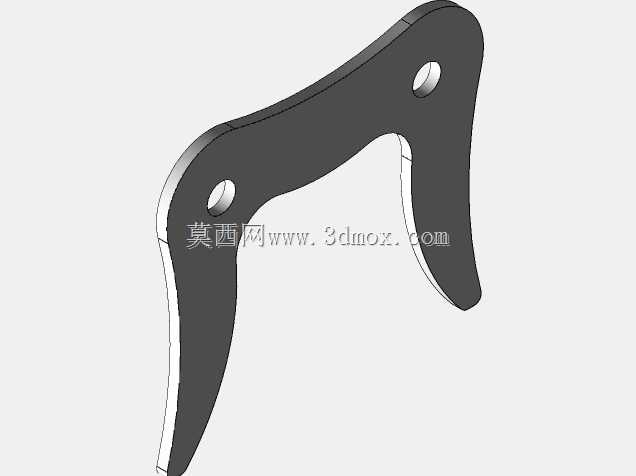

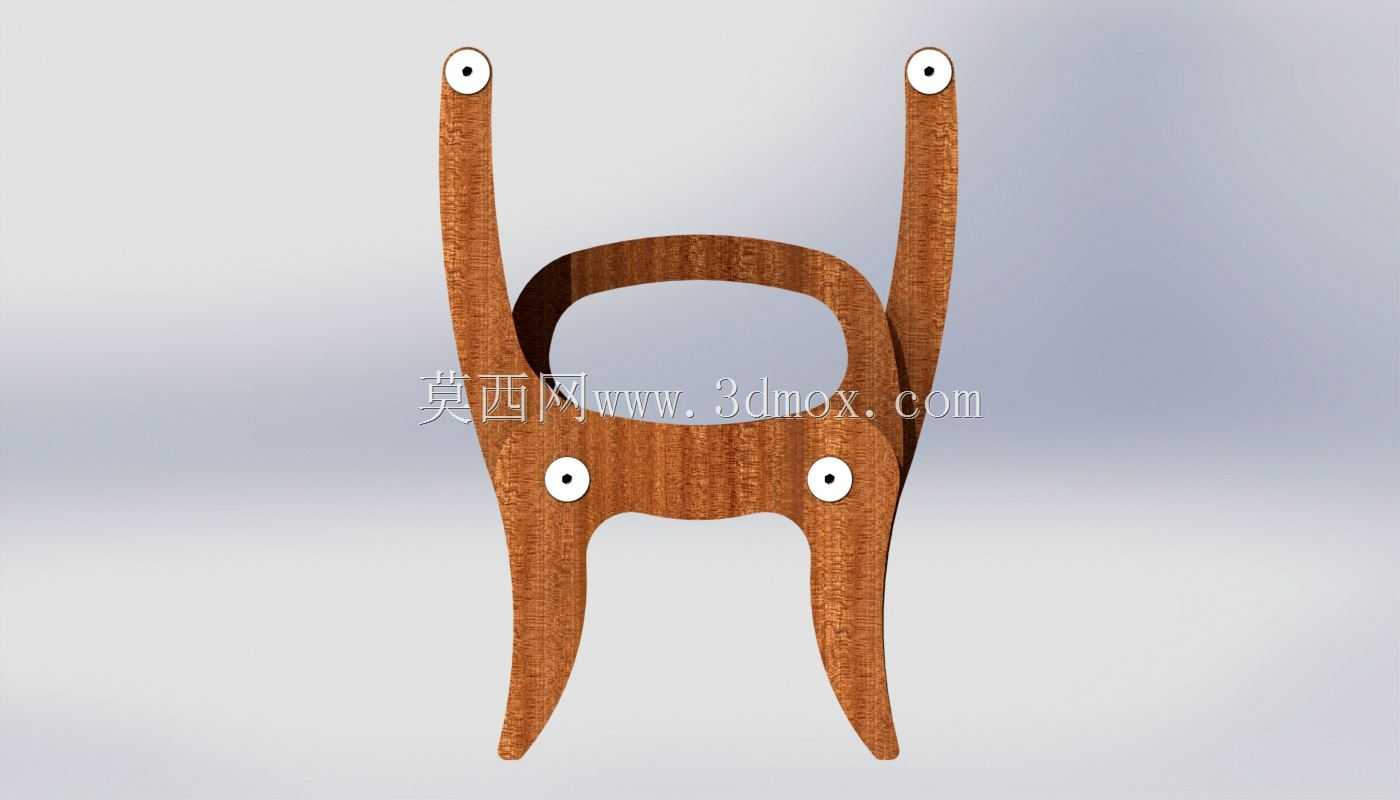

设计层面摒弃了传统实木家具的整板裁切或榫卯拼接思路,采用等厚实木切片沿坐具轮廓曲线逐片排布的结构,每一片板材的外轮廓均通过三维曲线拟合生成,相邻切片之间完全贴合,堆叠后自然形成符合人体工学的坐面弧度与靠背曲面,坐面下沉弧度控制在120mm-150mm区间,靠背倾斜角度保持在105°左右,匹配普通成年人就坐时的脊柱自然曲度,长时间就坐不易产生疲劳感。两侧座椅的支撑腿与靠背、坐面为一体化切片延伸结构,不存在额外的连接节点,整体受力路径从坐面受力点沿切片板材直接传导至地面支撑端,力流传递路径短且无应力集中拐点,金属紧固件仅承担切片之间的横向定位作用,不承受主要竖向载荷,能有效避免长期使用后连接部位松动的问题。
从安装边界来看,该坐具整体外轮廓宽度控制在800mm区间,前后纵深为750mm,整体高度为780mm,底部支撑腿的接地跨度为650mm*600mm,放置时无需在地面预留额外安装固定点位,直接平稳放置即可满足使用要求,单一部件的最大尺寸不超过800mm,可拆分后平板包装运输,能大幅降低物流环节的空间占用与运输成本。坐面的有效承载宽度单座为420mm,适配绝大多数成年人体型的就坐需求,靠背的有效支撑高度为420mm,可覆盖从腰部到肩背区域的支撑范围,中间扶手的高度距离坐面为220mm,恰好匹配成年人就坐时的肘部自然放置高度。
结构细节上,所有实木切片的边缘均做了R3mm的圆角倒钝处理,避免板材边缘尖锐棱角划伤使用者,金属紧固件采用沉头式安装,安装后紧固件端面与板材表面完全齐平,不会出现凸起剐蹭衣物的问题。每一片板材的裁切轮廓均通过三维参数化模型驱动生成,调整切片厚度或整体轮廓参数即可快速衍生出不同尺寸、不同曲率的同系列坐具产品,设计迭代效率远高于传统实木家具的打样流程。由于采用模块化切片结构,单一部件出现损坏时可单独替换对应切片,无需整体报废,后期维护成本更低。
实际使用过程中,该坐具的镂空层叠结构可让空气在板材间隙间自由流通,夏季就坐时不会出现闷汗的问题,木质材料本身的触感温润,冬季使用也不会产生金属或石材坐具的冰凉触感。对向布局的设计没有设置固定的朝向,使用者可从任意一侧入座,空间适配性更强,整体造型的线条流畅统一,没有多余的装饰构件,结构本身即构成外观造型,兼具结构实用性与视觉设计感,可适配原木风、工业风、极简风等多种室内装修风格。
