精密手动拍击锤五金工具结构设计

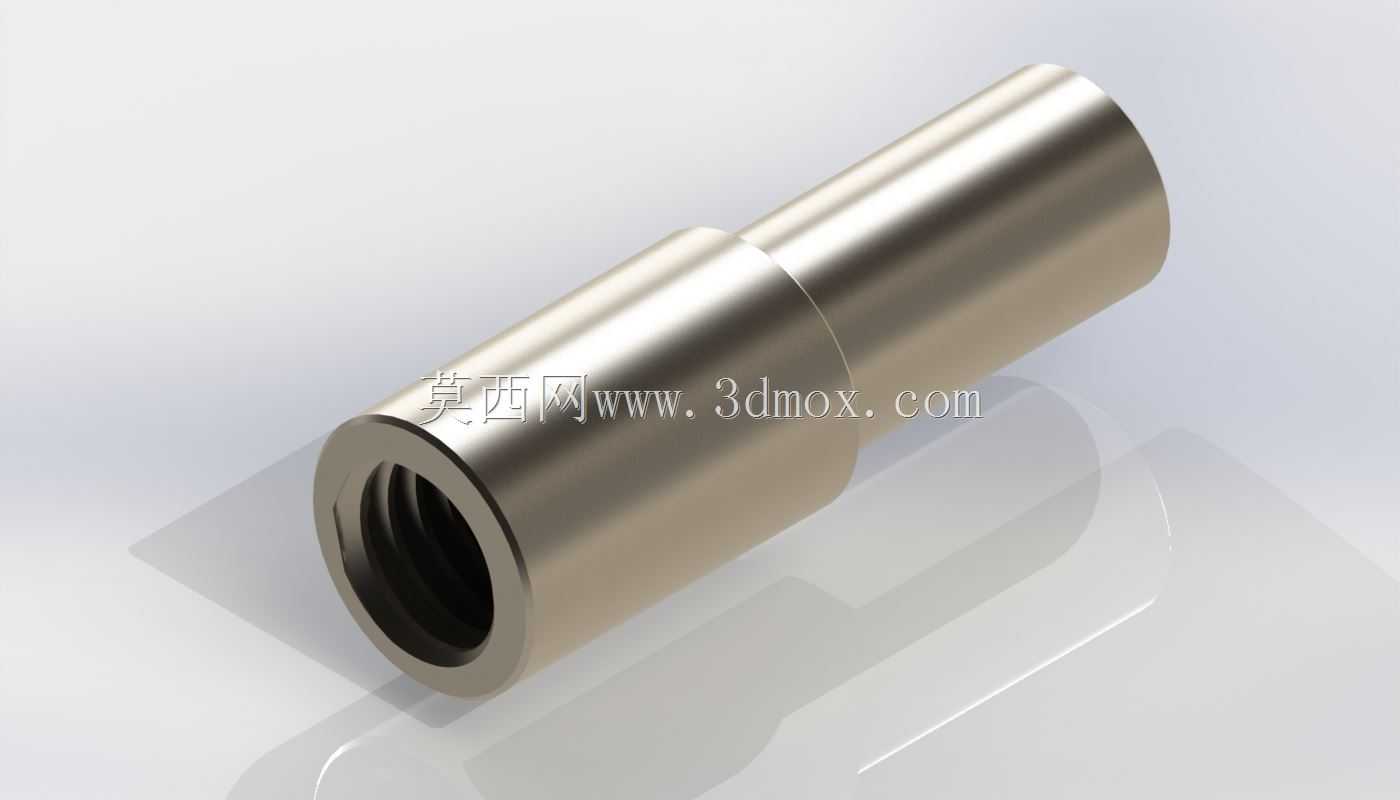

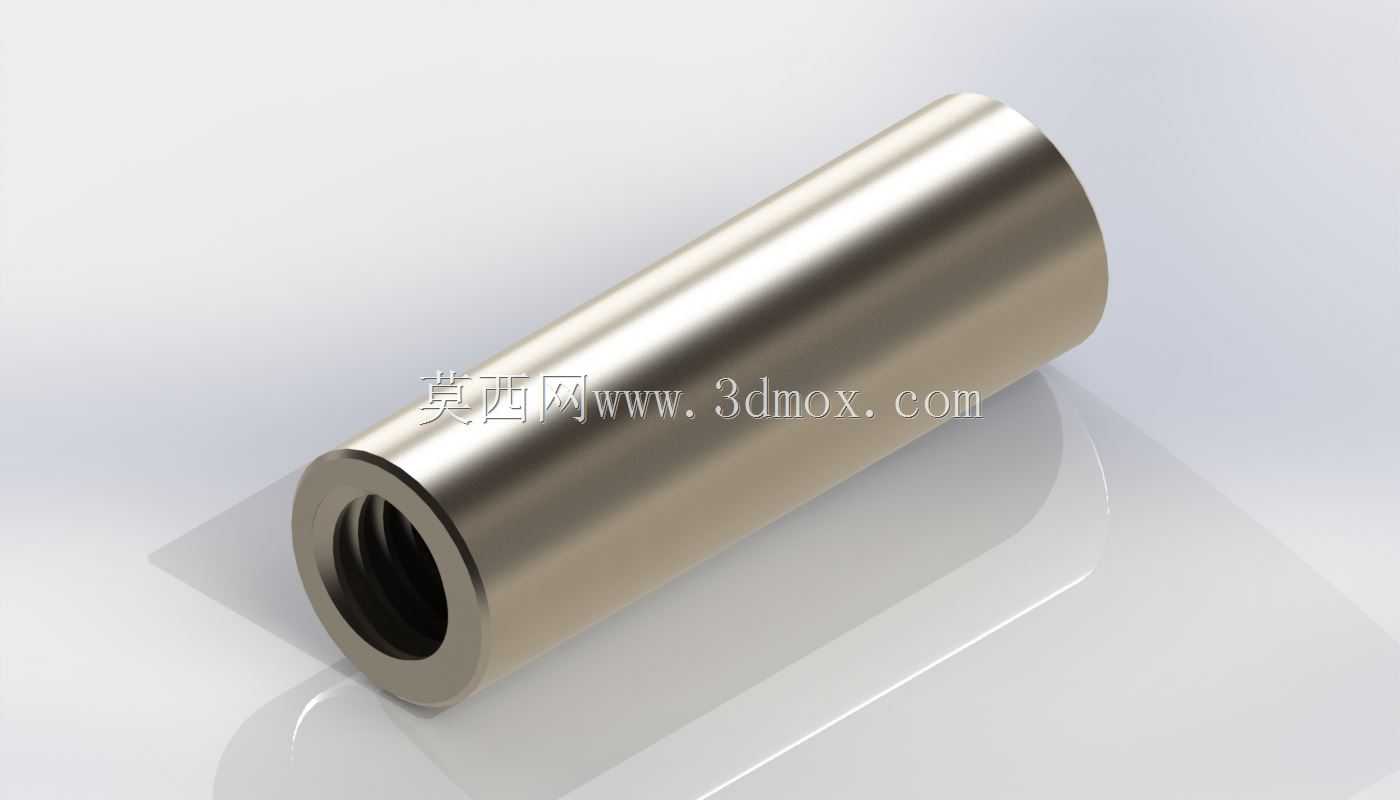

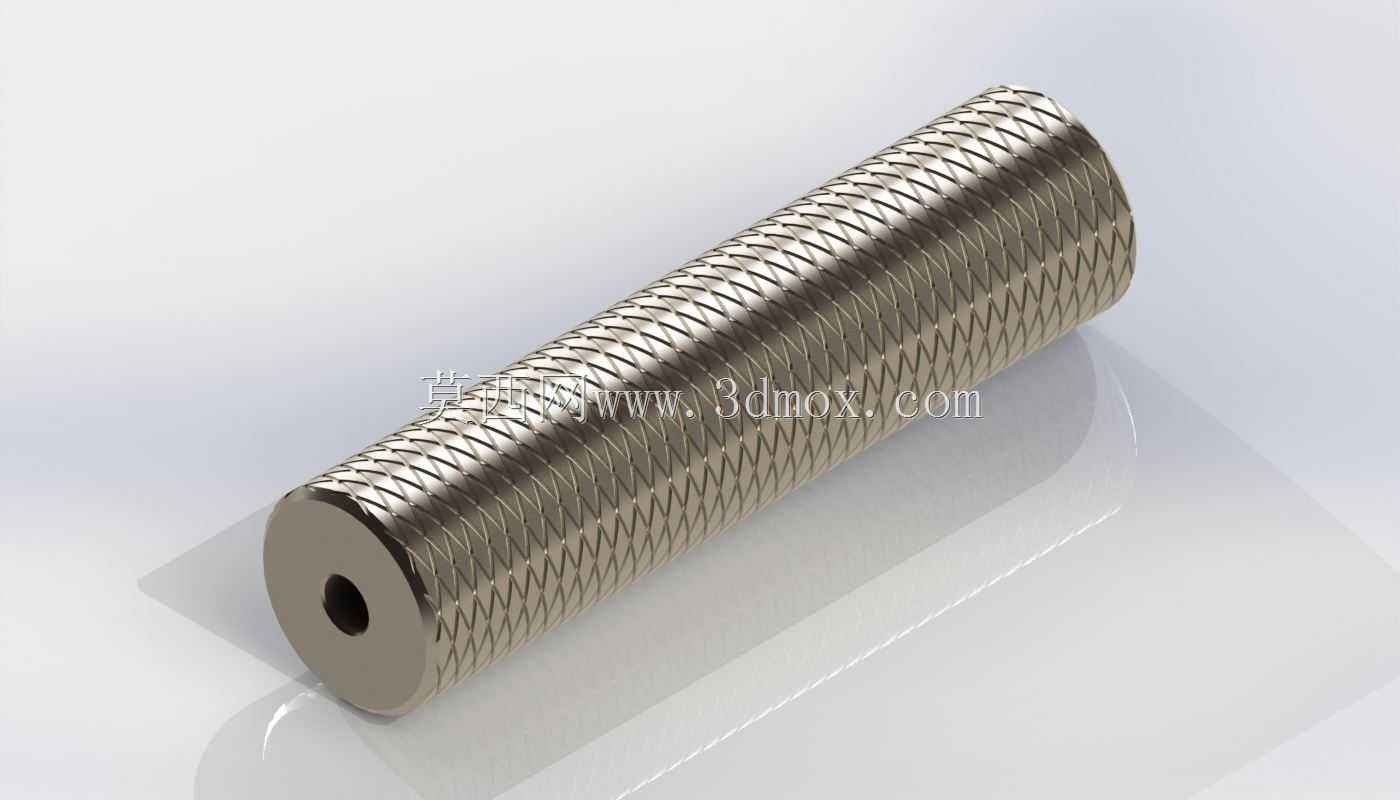

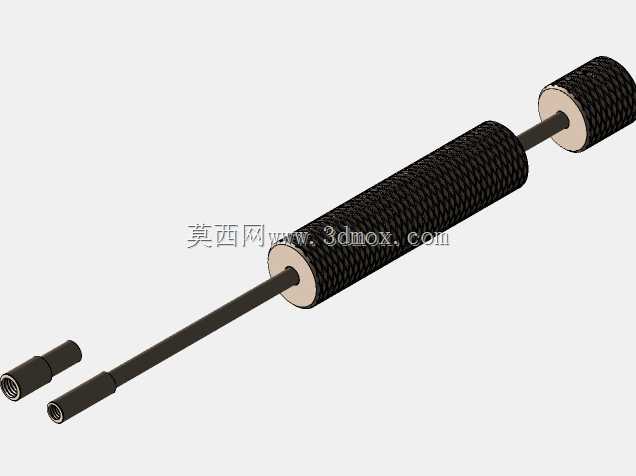

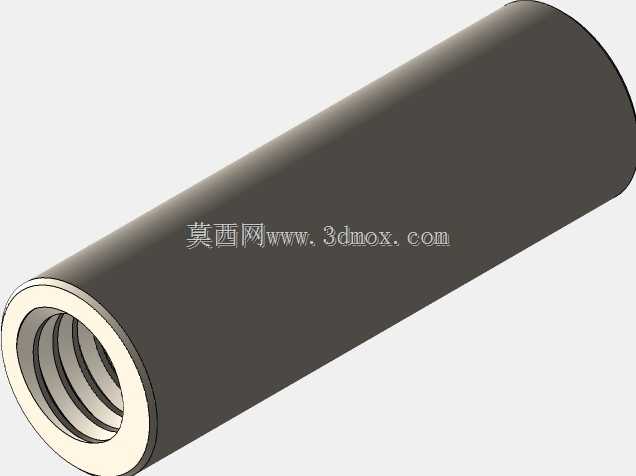

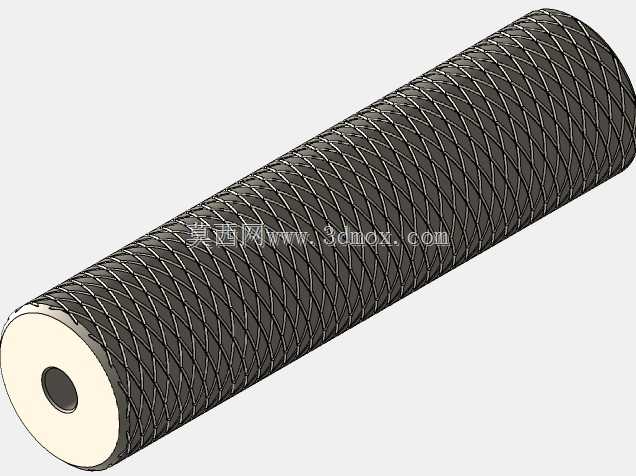

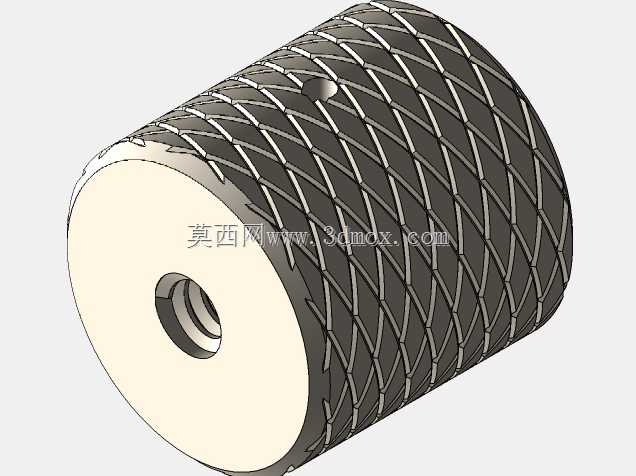

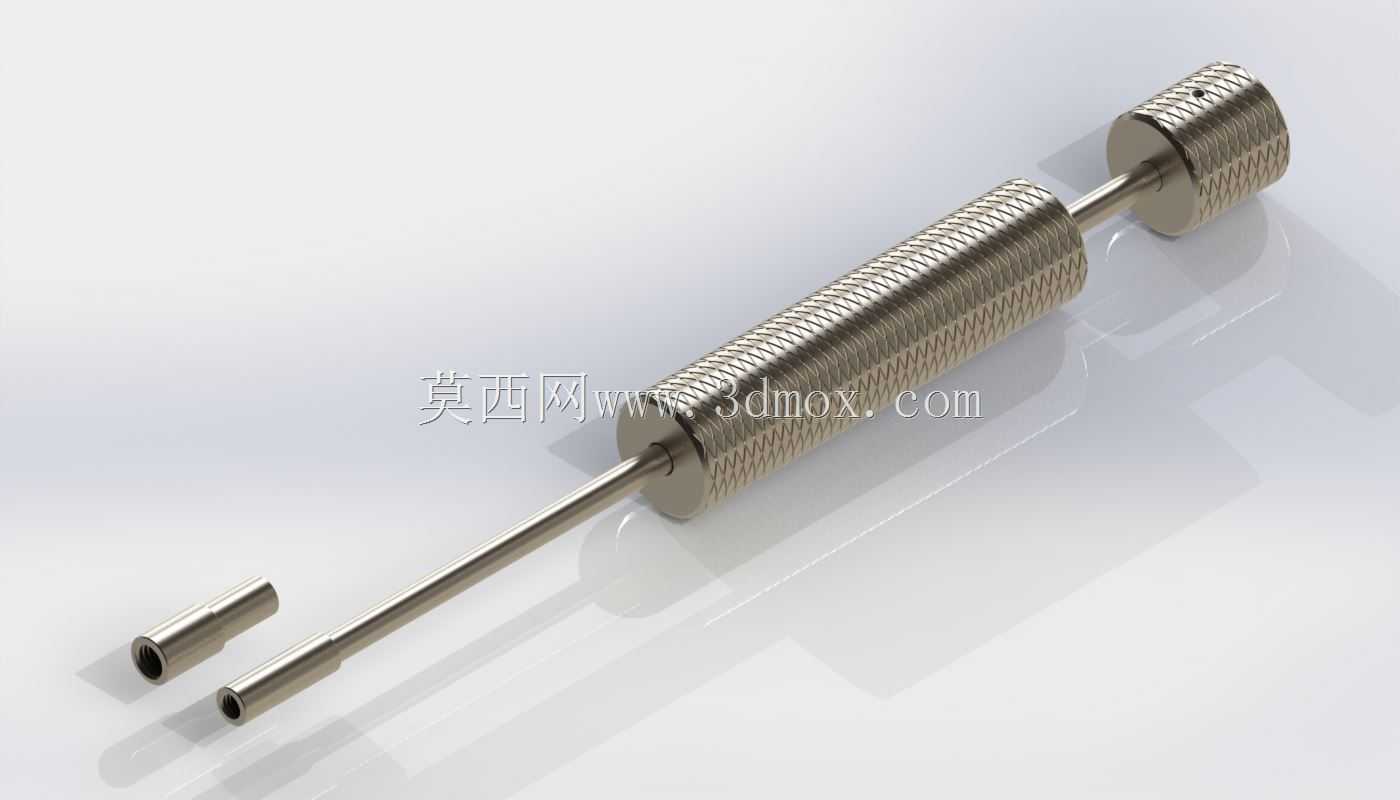

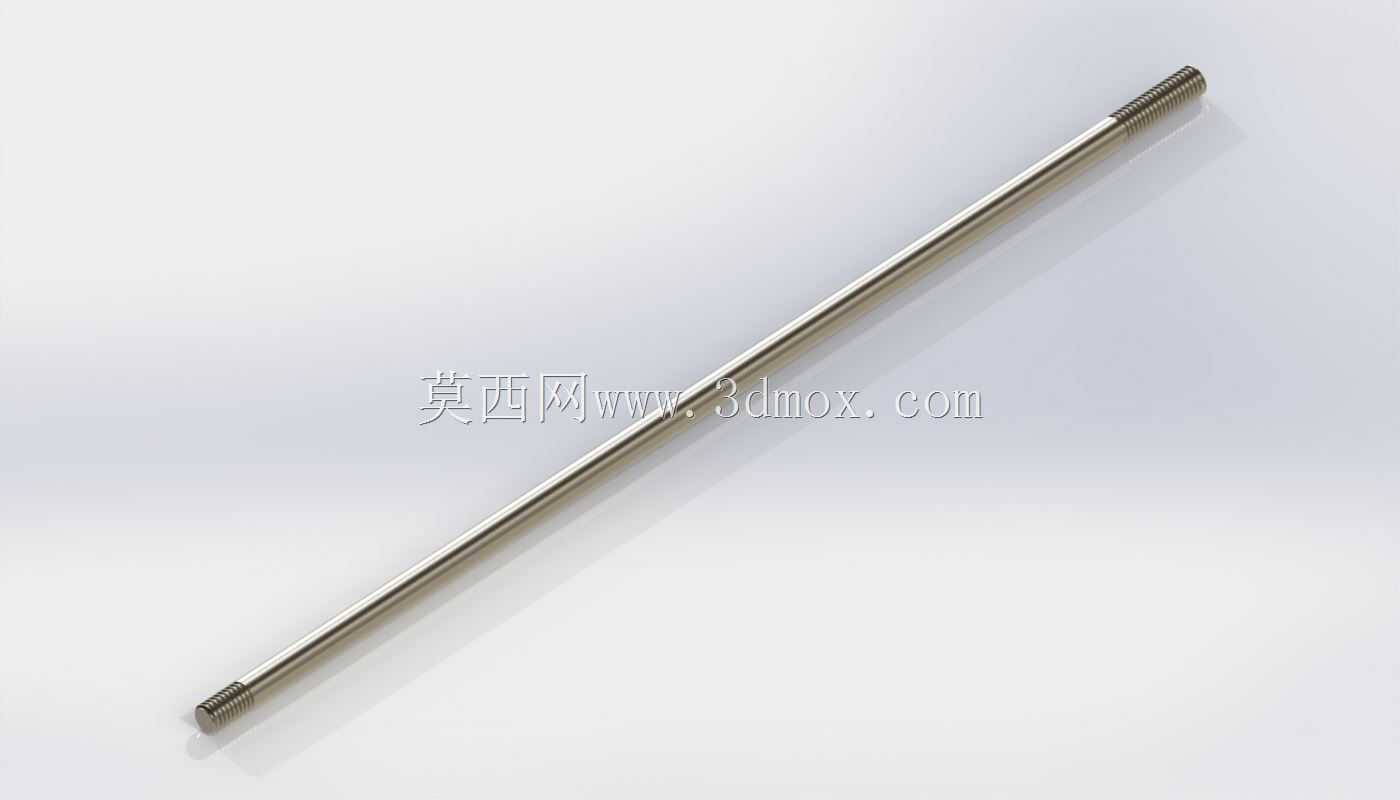

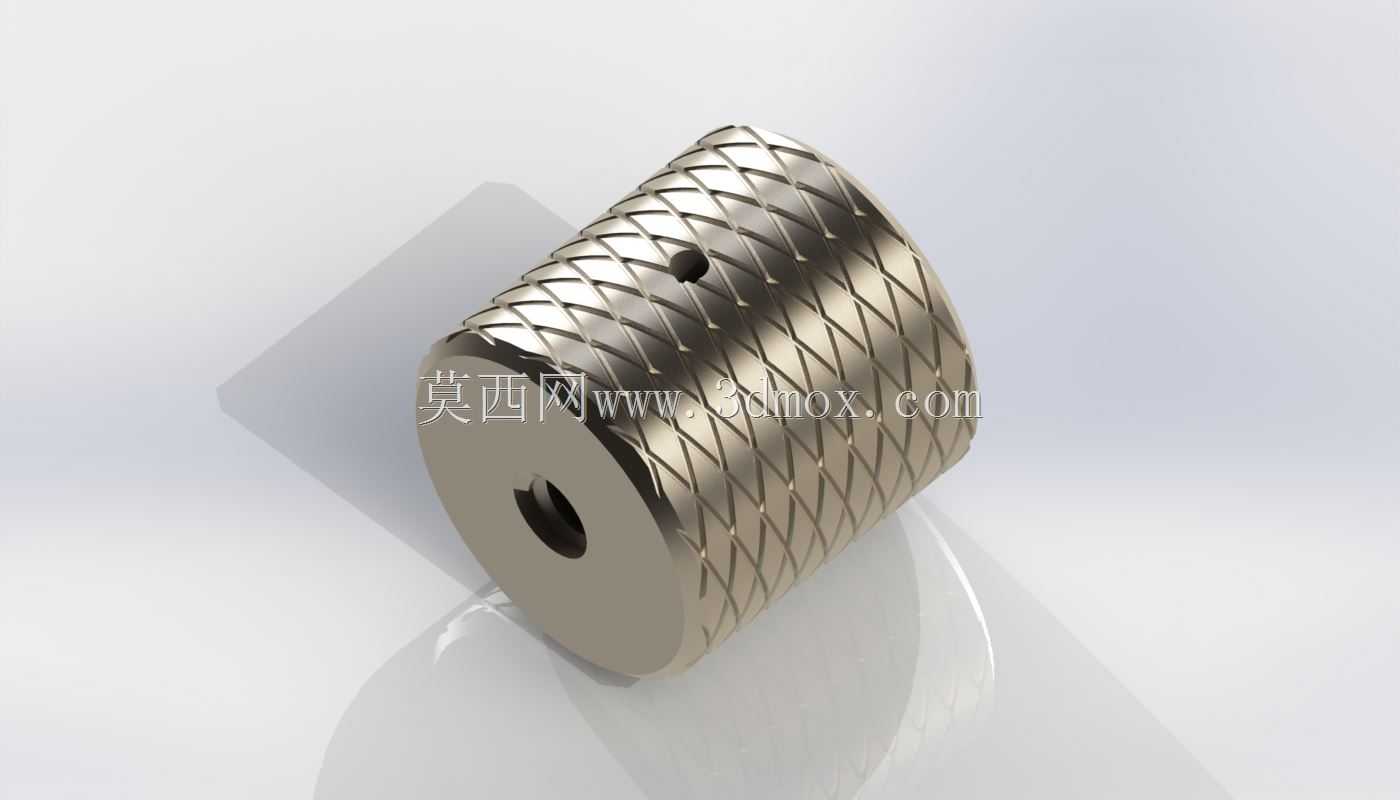

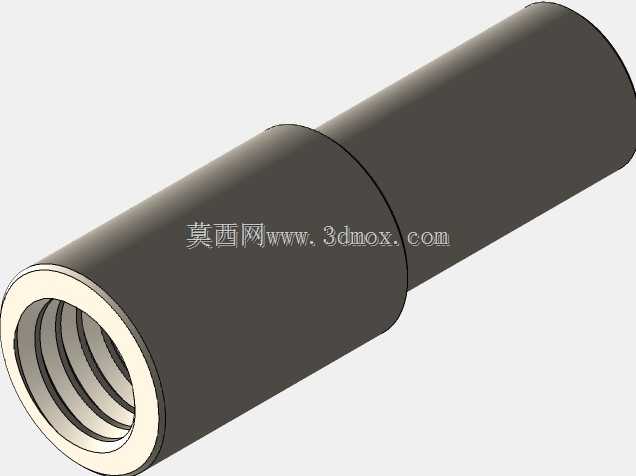

在精密机械装配、仪器调校、小型零部件冲铆作业场景里，手动拍击锤是一线装配工位上出镜率极高的手持作业工具，和普通重型手锤不同，这类拍击锤的核心设计目标是输出可控的小行程冲击力，避免敲击力过大损伤精密配合面，同时保证握持操作的稳定性，降低长时间手持作业的疲劳感。从结构设计逻辑来看，这款拍击锤采用三段式分体结构，主体握持段做了全周滚花处理，滚花的齿距、齿深都经过反复校核，既保证戴薄丁腈手套操作时不会打滑，又不会因为齿形过于尖锐硌伤手掌，握持段的外径控制在适配成年男性手掌握持的舒适区间，整体重量做了重心配平，重心落在握持段靠前三分之一的位置，挥击时不需要额外施加过大腕力就能获得稳定的敲击力输出。锤体的两端都设计了可替换的工作端头，前端的细长杆是主要作业端，搭配不同规格的金属套头，可以适配不同直径的销钉压装、小零件整形、精密组件的微位移调整作业，后端的短圆柱端头则用于需要稍大冲击力的作业场景，比如小型轴承的预紧敲入、薄壁件的贴合拍平，两个端头都和主体杆身做了过盈配合加横向销钉固定，能承受反复敲击带来的轴向冲击力，不会出现端头脱落的安全隐患。实际作业场景里，这类拍击锤常被用于电子组装生产线的治具调试、精密模具的小件拆装、钟表及光学仪器的装配调校，和橡胶锤相比它的敲击反馈更直接，力传导损耗更小，和钢制大锤相比它的冲击力上限被严格控制，不会因为操作力度失控打坏精密零件的配合面。设计过程中，杆身的直线度公差被控制在0.02mm以内，保证敲击时力的传导方向和杆身轴线完全重合，不会出现偏载导致的零件被敲歪的问题，所有外露的金属棱边都做了R0.3的圆角倒钝处理，避免操作时划伤操作人员的手部。配套的不同规格套头和主体杆身采用小间隙滑配设计，更换时只需要对准杆身推入即可，不需要额外的锁紧结构，依靠敲击时的轴向力就能实现套头的自锁紧，更换不同规格套头就能适配从直径1mm到8mm的销钉、冲头作业需求，不需要准备多把不同规格的手锤，大幅减少工位上的工具摆放数量。从安装边界来看，这款拍击锤整体收纳长度适配常规的工具插袋，不需要额外的大空间存放，握持段的滚花结构在沾有少量切削液、装配油脂的工况下依然能保持足够的握持摩擦力，不会出现打滑脱手的问题，杆身采用合金结构钢调质处理，表面硬度控制在HRC42-48之间，既有足够的韧性避免敲击时崩裂，又有足够的耐磨性保证长期使用后滚花和工作端头不会出现过快磨损。在实际的装配线工位选型时，这类拍击锤尤其适合对敲击力控制要求高的工位，比如微型轴承装配、传感器安装定位、精密钣金件的咬合拍合，它的力输出区间刚好覆盖这类作业需要的50N到300N的冲击力范围，操作人员只需要通过改变挥击的行程就能精准控制输出力的大小，不需要额外的力控制辅助装置。结构上没有多余的装饰性设计，所有的结构特征都服务于功能需求，滚花段的长度覆盖了手掌握持的全部接触区域，杆身伸出段的长度经过优化，既保证足够的操作距离，避免操作时手部磕碰工件，又不会因为杆身过长导致敲击时出现杆身弯曲变形的问题，两端的工作端面都做了平面度处理，敲击时和被敲击工件的接触面受力均匀，不会出现局部应力集中打坏工件表面的问题。
