拼图造型金条创意摆件结构设计

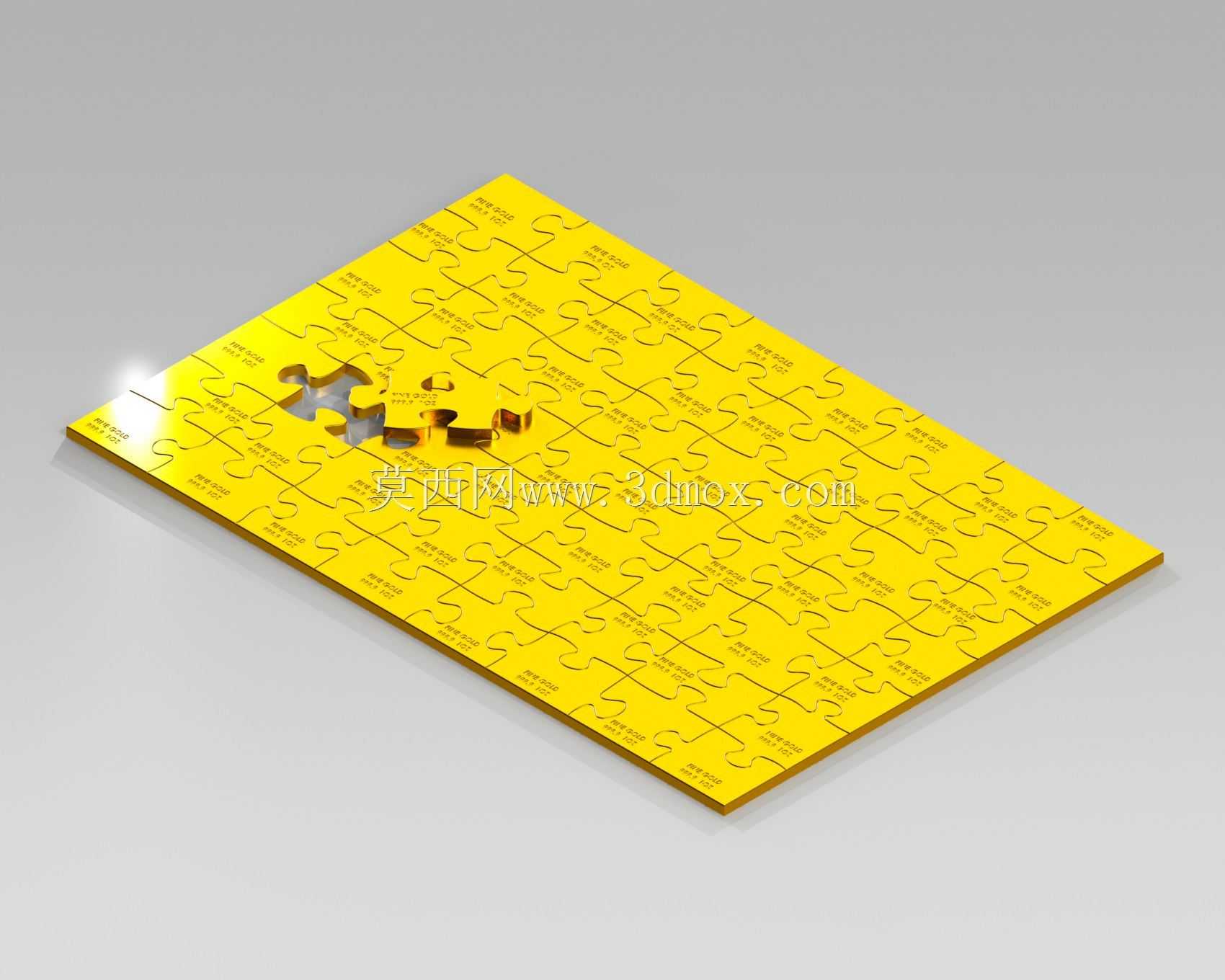

　　这款拼图结构金条的三维设计，最初是面向贵金属文创展示、工艺礼品开发场景做的结构落地，区别于常规光面金条的单一造型，把拼图的拼接逻辑融入贵金属型材的外形设计里，既保留了金条本身的规整基底，又增加了互动把玩、组合陈列的附加属性。从实际应用端来看，这类结构的金条既可以作为单块独立的贵金属藏品摆放，也能多块拼接组成更大面积的展示版面，适配线下金店展陈、文创礼品套装、企业定制纪念礼等多个场景，相比传统平面金条，在视觉记忆点和互动性上有明显提升。

　　设计过程中首先确定了整体的平板式基底，整体外轮廓保持规整矩形，厚度控制在常规收藏类金条的适配区间，边缘做了极小的倒角处理，避免锐边在拿取过程中造成划伤，同时也能在压铸成型后减少边角的应力集中，降低贵金属压铸过程中出现缺角、砂眼的概率。表面的拼图单元采用标准的互锁卡扣结构，每个拼图块的凸榫与凹槽尺寸做了等公差匹配，考虑到黄金材质本身偏软的特性，卡扣的配合间隙预留了0.02mm的余量，既保证拼接时的顺畅度，不会因为过盈配合导致拼接时刮蹭表面，也不会因为间隙过大造成拼接后松垮移位。

　　每一块拼图单元的表面都预留了足够的平面区域，可用于刻印文字、标识、纪念纹样，不需要额外调整曲面结构就能满足不同定制需求，这部分的平面度公差控制在0.01mm以内，保证后续压印图案时的清晰度，不会因为表面起伏造成图案深浅不一。整个模型的分型面设置在金条厚度方向的中间位置，适配贵金属精密压铸的工艺要求，脱模斜度控制在1.5度，既不会因为斜度过大影响侧面的视觉规整度，也能保证压铸成型后顺利脱模，减少后期打磨抛光的工作量。

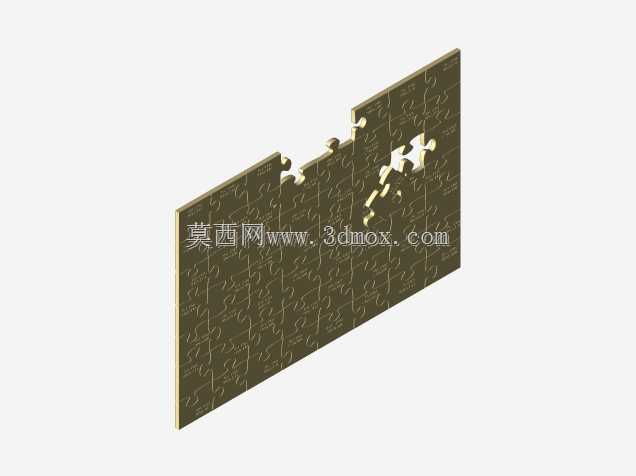

　　从安装与陈列的边界尺寸来看，单块金条的长宽比例遵循常规收藏金条的握持手感，单块重量可根据实际需求调整厚度来适配，多块拼接时，相邻金条的边缘拼图卡扣可以实现互锁，不需要额外的陈列固定件就能组成完整的大版面，展陈时可以直接放置在透明展架上，底部不需要额外做定位结构，依靠拼图块本身的互锁力就能保持整体版面的平整，不会出现单块滑落的情况。

　　结构设计时特意规避了细小的薄弱结构，所有拼图卡扣的根部都做了R0.3mm的圆角过渡，避免黄金材质在受到轻微磕碰时出现卡扣断裂的情况，毕竟贵金属制品除了工艺属性外本身有存储价值，结构的耐用性是设计时需要优先考量的点。表面的纹理处理上，整体采用亮面抛光的基准面，拼图块之间的拼接缝隙做了0.1mm的下沉处理，拼接后能形成清晰的分割线条，从视觉上区分不同的拼图单元，同时缝隙深度控制在0.05mm，不会因为缝隙过深积攒灰尘，日常擦拭保养时用常规擦金布就能清理到位，不会藏污纳垢影响外观。

　　在建模过程中，所有拼图单元的阵列采用参数化驱动，调整整体尺寸时只需要修改单块拼图的长宽参数，就能自动生成对应规格的整体版面，不需要逐个调整卡扣结构，能快速适配不同克重、不同陈列尺寸的定制需求，比如做10g的迷你收藏款可以缩小单块拼图的尺寸，做1000g的展陈款可以加大整体版面、增加拼图单元的数量，结构逻辑不需要做大幅调整，能大幅缩短后续定制项目的建模周期。另外，模型的所有曲面都做了曲率连续检查，没有出现碎面、尖角的问题，导出到加工编程软件时不会出现破面，能直接对接压铸模具的加工流程，不需要二次修复模型，减少了结构设计到模具加工环节的沟通成本。
