海上石油平台安装阶段结构三维设计

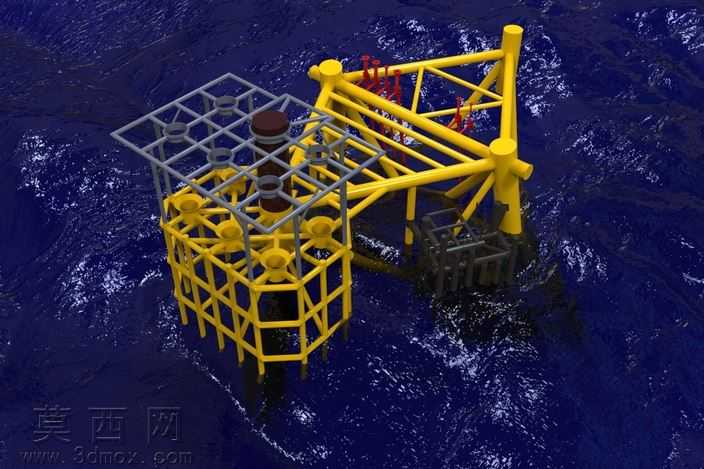

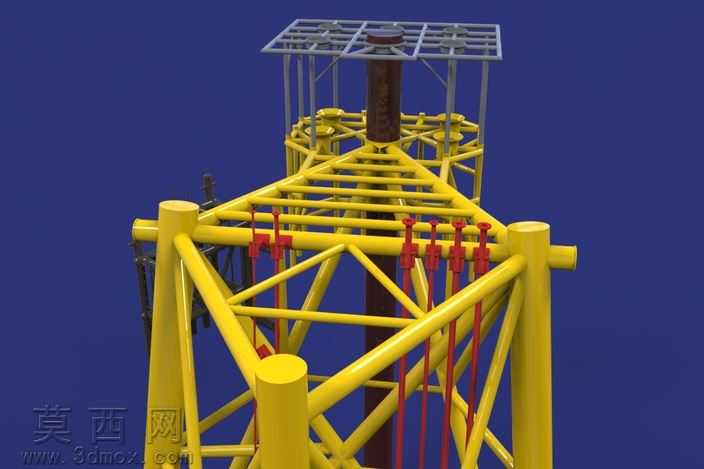

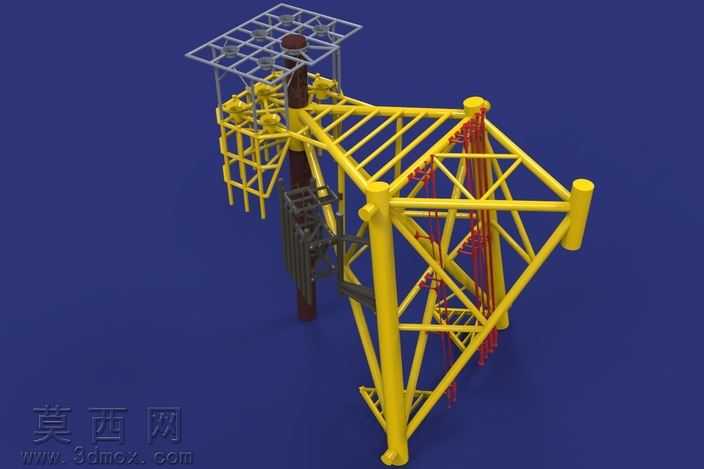

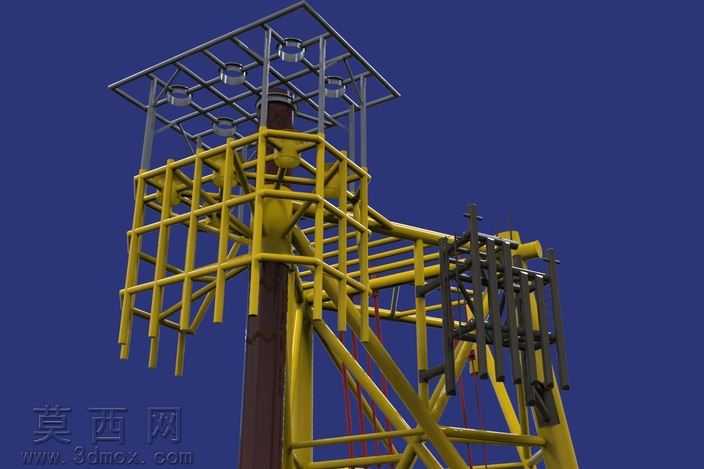

本模型采用三维参数化建模方式完成海上石油平台第一安装阶段的结构还原，建模过程中严格遵循海洋工程钢结构的设计规范，对平台的导管架主体、上部桁架支撑、竖向桩腿结构进行了1:1比例的精准复刻。建模初始阶段先完成整体基准坐标系搭建，以海平面为基准面确定各桩腿的入水深度与倾斜角度，通过草图绘制完成导管架底部框架的轮廓线，采用焊件模块生成各段钢结构型材，对节点处的连接加强板、导向扶正结构进行单独建模，确保各构件之间的装配关系完全符合实际施工逻辑。材质设置上，主体黄色钢结构采用哑光防腐漆材质，调整材质的粗糙度与金属度参数，模拟海洋环境下钢结构漆面的质感，灰色格栅平台采用防滑金属格栅材质，添加细微的凹凸纹理还原格栅的镂空防滑结构，海面部分采用半透明深蓝色材质，添加动态波纹的凹凸贴图与反射效果，模拟真实海面的光影波动，水下部分的桩腿结构适当降低透明度，模拟水体对结构的视觉遮挡效果。结构设计上重点还原了无甲板、无梯子阶段的平台状态，所有管道构件按照2英寸管径的规格进行建模，管道沿桁架结构的预留支撑位排布，对管道的固定管卡、连接法兰都做了细节还原，清晰展现安装初期平台的结构组成与管线走向。渲染阶段采用环境光加定向主光源的布光方案，主光源模拟正午太阳光的照射角度，在海面与钢结构表面形成自然的高光与阴影，添加环境反射贴图让钢结构表面呈现出海面环境的反射效果，整体渲染视角选择斜向俯视角度，能够同时展现平台的水上桁架结构、水下桩腿部分以及海面环境，清晰呈现该安装阶段的结构特征，为海洋工程施工模拟、安装工序演示提供精准的三维模型支撑，可用于施工交底、安装流程动画制作等场景，帮助施工人员直观理解该阶段的结构布局与构件组成。
