带移动底座的侧吹风扩散筒工业设备

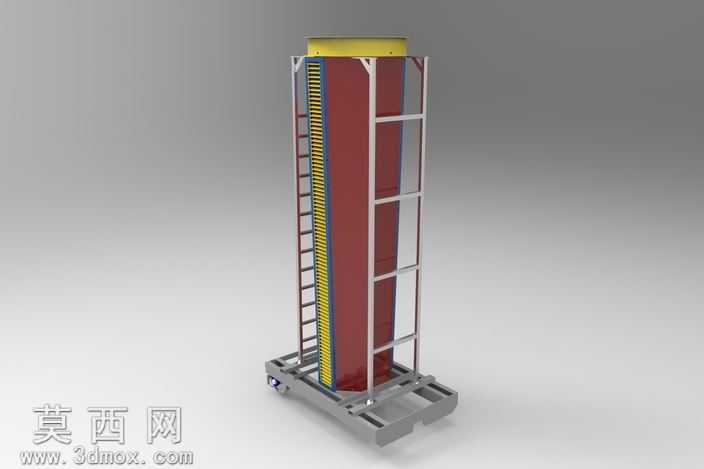

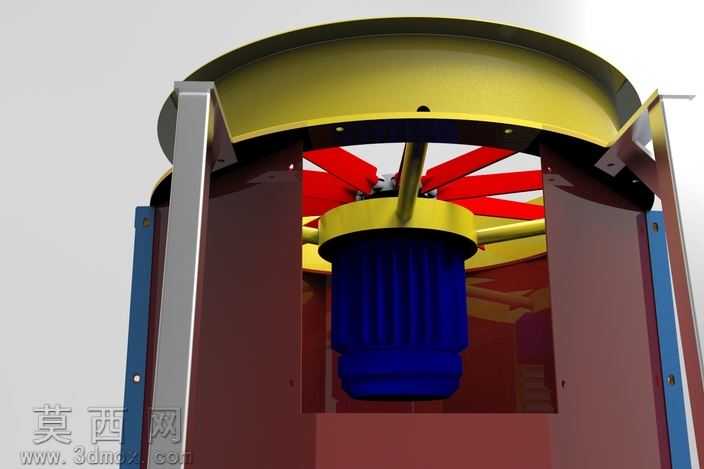

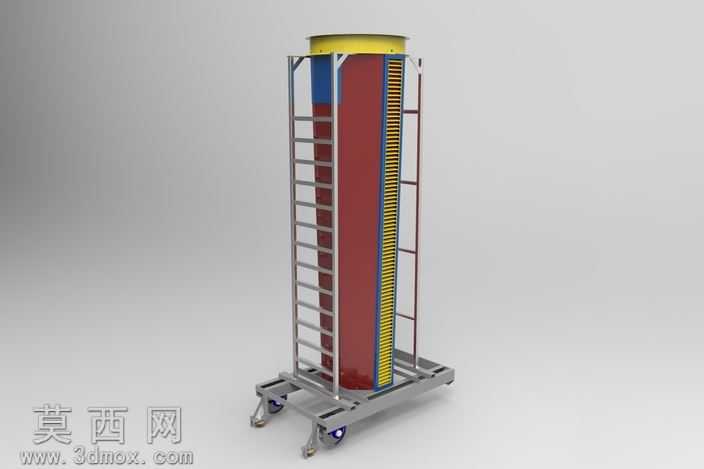

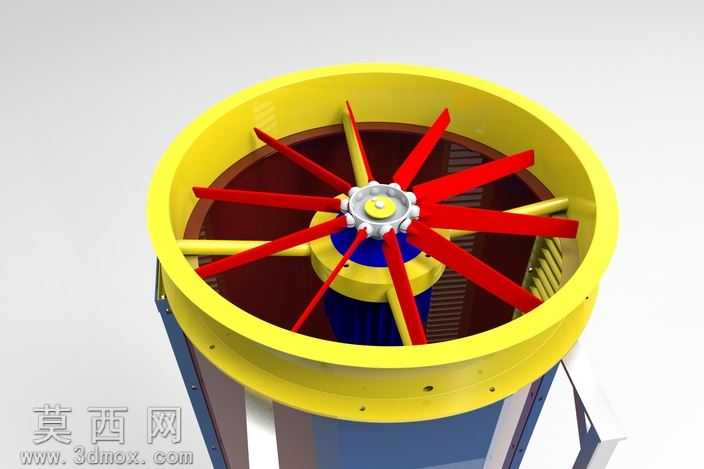

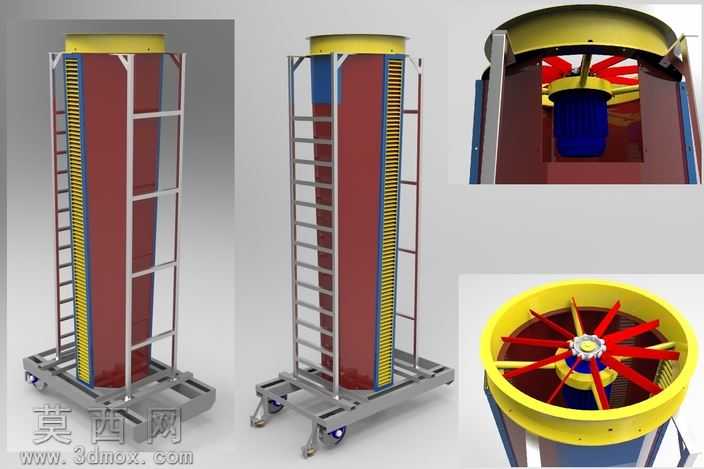

本作品为侧吹风扩散干燥类工业设备的三维建模成果，建模过程中严格遵循工业设备实际生产的尺寸比例，先通过基准面定位完成核心立式筒体的轮廓搭建，筒体主体采用柱体拉伸成型，外壁区分出红色的主体工作段与黄色的端部连接段，还原设备的功能分区视觉特征。建模时同步完成侧边爬梯结构的阵列设计，爬梯的每一级横档均采用等距阵列命令生成，保证步距均匀符合工业安全规范，爬梯与筒体之间的连接支架通过布尔运算完成贴合装配，避免出现结构穿模问题。底部移动底座采用框架式焊接结构建模，框架的型材连接处做了圆角过渡处理，还原真实焊接机架的工艺特征，底座四角配置的万向脚轮单独建模，还原脚轮的支架、滚轮与转向结构，保证设备移动功能的结构合理性。顶部扩散风筒部分采用旋转凸台命令生成环形外框，内部的辐射状导风叶片通过圆周阵列完成排布，每片叶片的倾斜角度经过参数化调整，匹配侧吹风扩散的气流导向需求，叶片中心的轮毂装配结构做了分层设计，还原内部动力组件的安装位。材质渲染阶段，筒体主体红色区域赋予哑光金属漆面材质，黄色端部赋予耐磨工程塑料材质，爬梯与底座框架赋予拉丝不锈钢材质，脚轮滚轮赋予高耐磨橡胶材质，导风叶片赋予红色烤漆金属材质，通过环境光遮蔽效果强化各部件的结构层次感，渲染时调整光源角度突出设备的立式结构特征，清晰展示内部导风结构与外部机架的装配关系。设计思路围绕设备的侧吹风干燥功能展开，在保证筒体内部风道通畅的前提下，优化侧边爬梯的安装位置避免遮挡风道出口，底部移动底座的配重区域做了加厚处理，保证立式设备移动与静置时的稳定性，顶部扩散段的叶片角度经过多轮参数调整，确保气流能够沿筒体侧向均匀扩散，满足对应工序的干燥作业需求，整体模型装配逻辑清晰，各部件的连接关系完全符合工业设备的实际装配规范，可直接用于结构展示、工艺模拟等场景。
