带收纳盒多工位钢丝分线排布装置

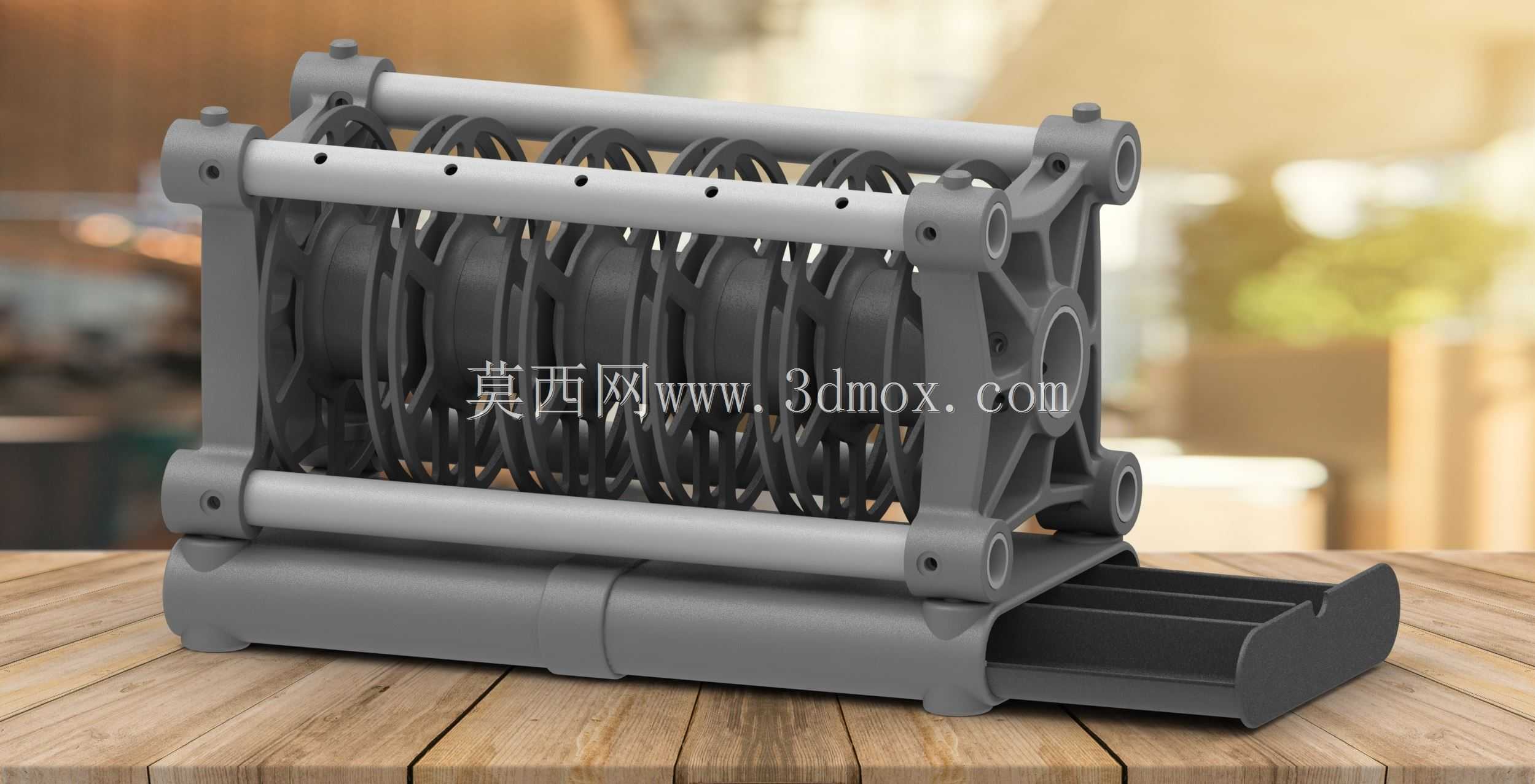

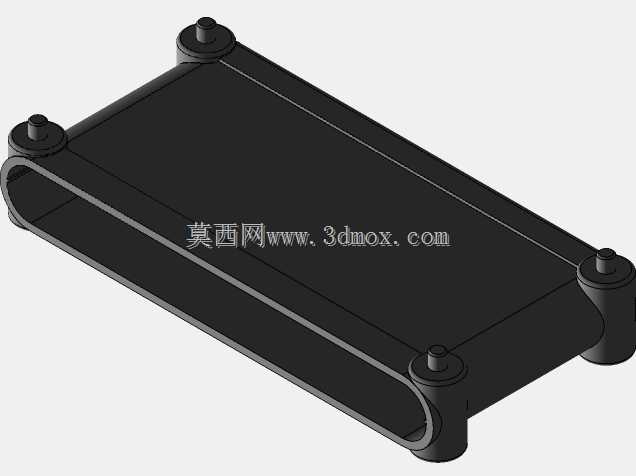

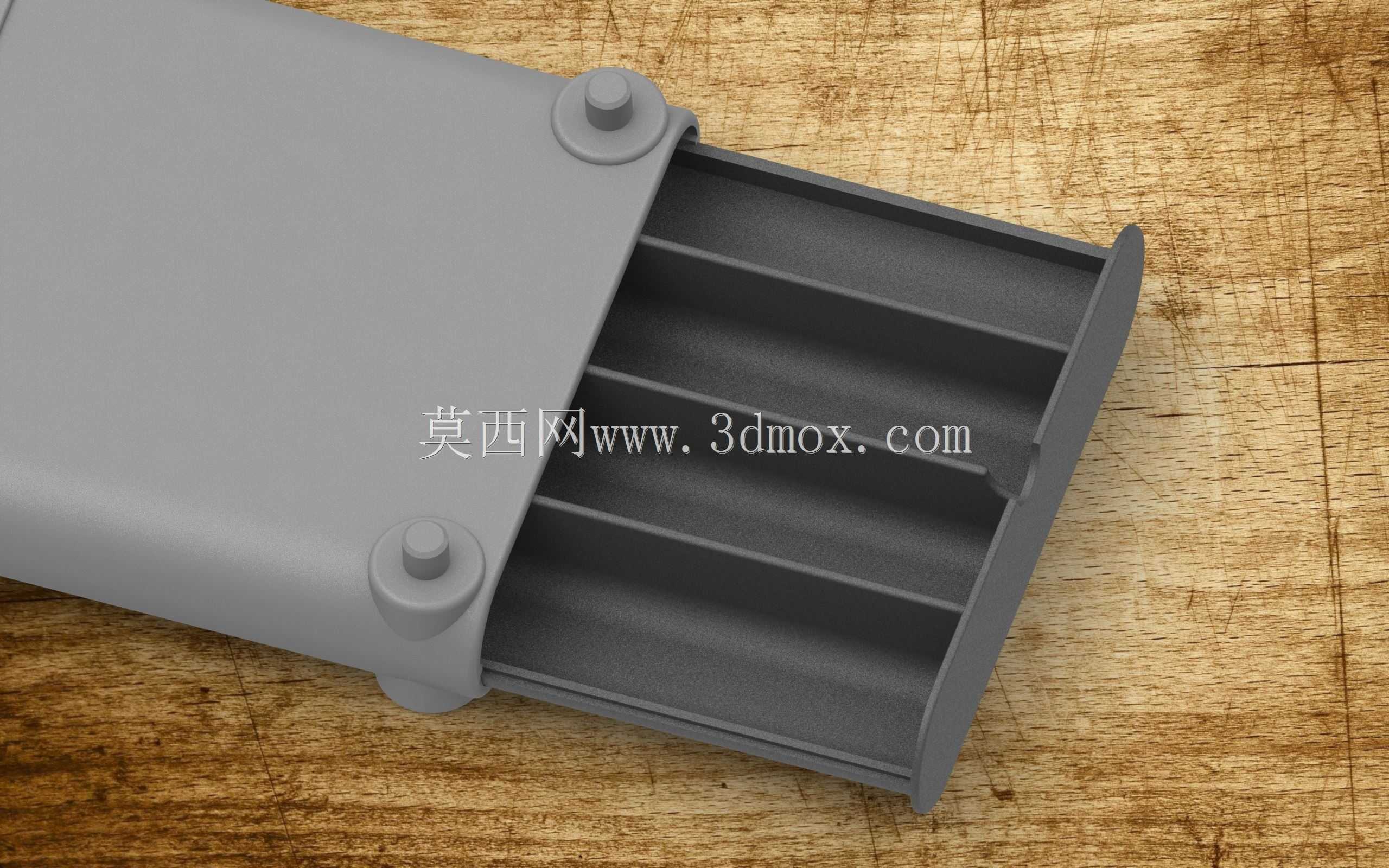

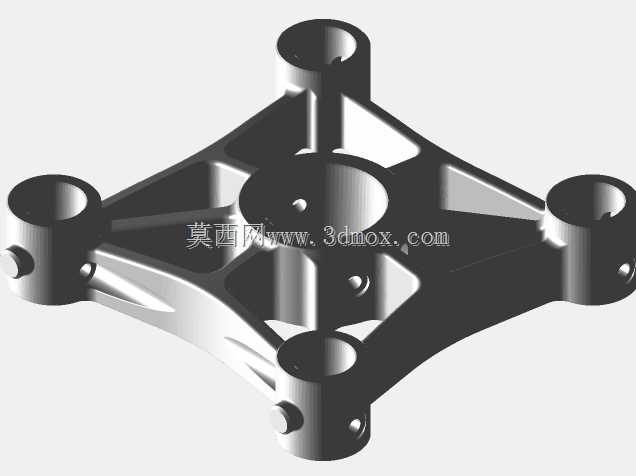

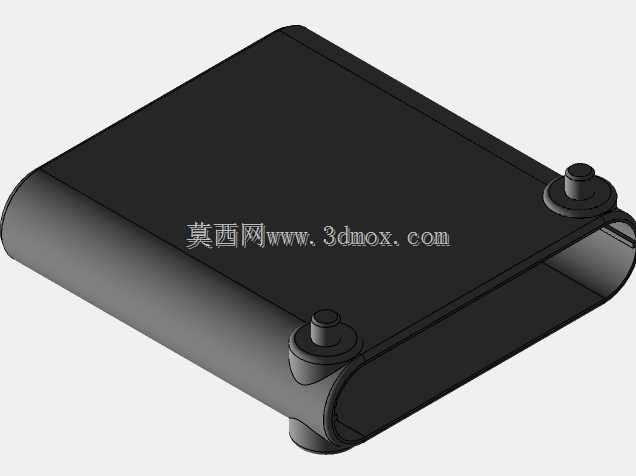

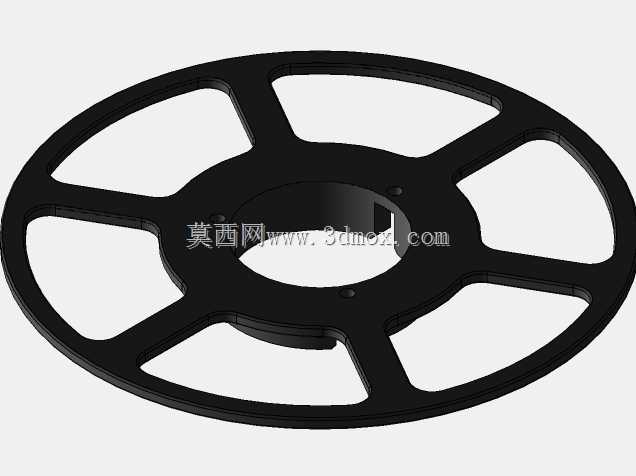

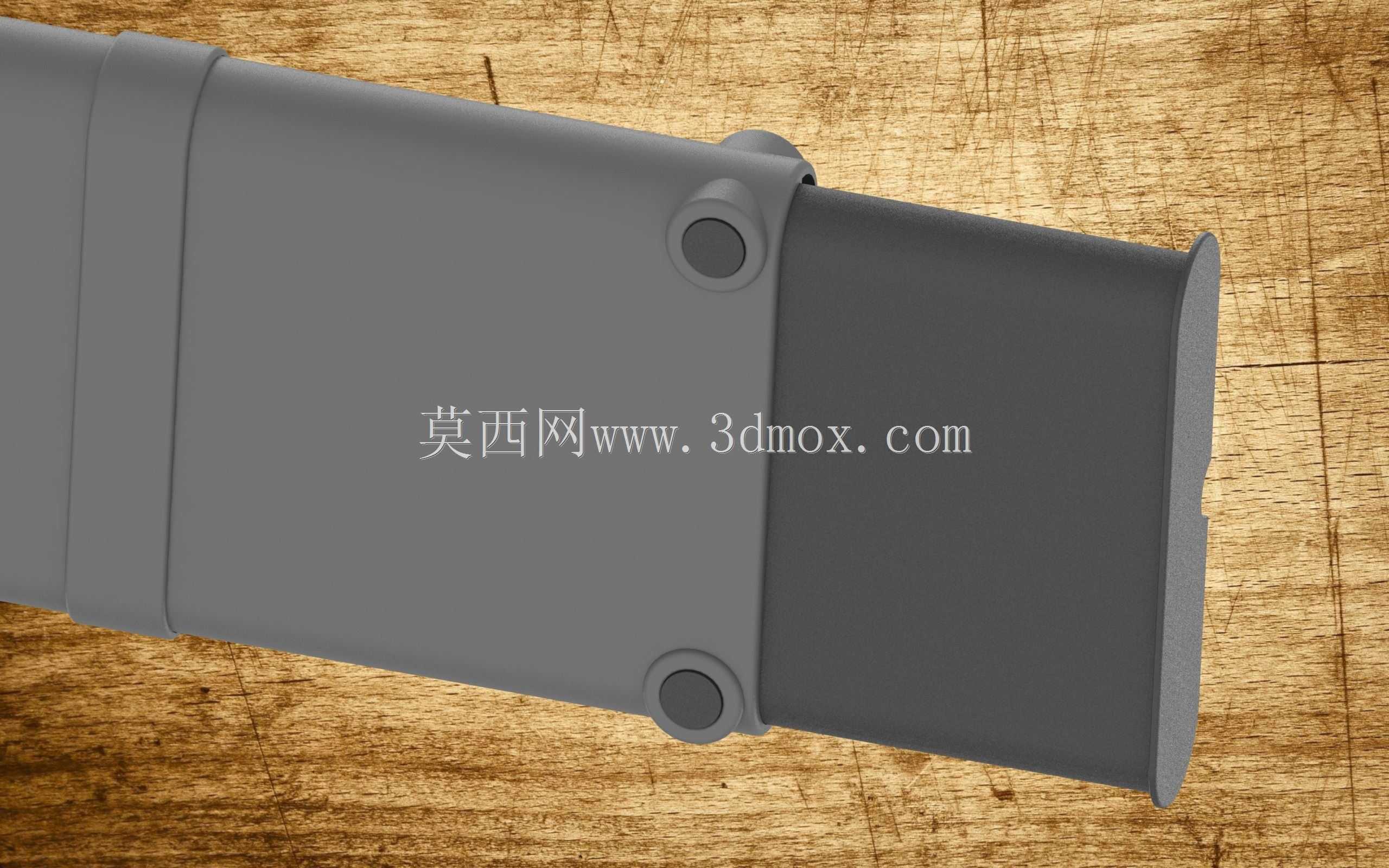

在线材加工、线束预制、细钢丝拉拔收卷、电工布线作业场景中，多股钢丝的有序分线排布一直是影响作业效率、避免线材缠绕打结的核心环节，这款带集成收纳结构的钢丝分配装置，正是针对这类作业场景的痛点完成的结构设计。从实际使用场景来看，该装置可直接架设在钢丝放线架与后续加工工位之间，也可固定在工作台面作为手工理线的辅助工装，适配直径0.3mm到2mm的多股细钢丝同步分线作业，相比传统单孔过线板，它能同时完成6路钢丝的独立导向，每一路钢丝走线路径互不干扰，从根源上避免多股钢丝在送进过程中出现交叉、拧绞、互相磨损的问题。装置的主体框架采用双侧对称支撑结构，两侧的支撑墙板做了镂空减重设计，在保证整体结构刚性的前提下，尽可能降低了装置自身重量，方便作业人员根据工位需求灵活挪动安装位置；上下两根横向支撑导杆采用等直径圆杆结构，既作为框架的连接承重件，也可作为备用过线支撑面，当需要调整钢丝进线角度时，可直接将钢丝搭在导杆表面完成导向，无需额外加装辅助过线轮。核心的分线轮组采用等间距排布设计，每个分线轮都带有内嵌的限位槽，钢丝卡入槽内后不会在轮面轴向窜动，分线轮的转动阻尼经过适配设计，既不会因为阻尼过大导致钢丝送进阻力增加，也不会因为阻尼过小出现钢丝松垮垂落的问题，每一个分线轮都独立转动，不同线速度的钢丝送进过程中不会出现互相拖拽的情况。装置底部集成了抽拉式收纳盒结构，这个结构的设计初衷是解决作业现场小工具、剪线钳、备用钢丝接头、标识标签等零散物件无处摆放的问题，收纳盒做了三格分区，可按照物件类型分类存放，抽拉行程做了限位设计，完全拉出时不会从底座脱落，避免收纳物件洒落；底座整体做了加宽处理，与台面接触的底面可粘贴防滑胶垫，装置放置在工作台面时不会因为钢丝牵拉出现移位，若需要永久固定，也可通过底座两侧的安装孔使用螺栓完成刚性固定。从安装边界尺寸来看，装置整体宽度适配常规6路分线的作业间距，整体高度不会遮挡作业人员的操作视线，进线端与出线端的导向孔位做了圆角倒角处理，钢丝穿过时不会被锐边刮伤镀层或磨断丝束，两侧墙板上预留的多组安装孔位，可根据实际走线需求加装额外的过线瓷眼、张力调节弹片，适配不同张力要求的钢丝送进场景。在设计思路上，这款装置没有采用复杂的传动结构，所有部件都采用快拆式连接，分线轮可单独拆卸更换，当某一个槽位的轮片出现磨损时，无需拆解整个框架即可完成备件更换，降低日常维护的成本；框架的所有棱边都做了倒钝处理，作业人员操作时不会被锐边划伤，符合工装类设备的安全设计要求。实际使用过程中，该装置除了用于细钢丝的分线作业，也可适配同直径的铜丝、铝丝、尼龙线材的分线排布，在小型线束加工工位、风筝线绕制、钓鱼线组整理等场景下也可通用，抽拉式收纳盒的设计也让作业台面更加整洁，避免零散工具丢失，相比市面上常见的无收纳结构分线器，这款装置的集成度更高，更适合固定工位的长期作业使用。装置的整体受力经过校核，当多股钢丝同时带张力送进时，双侧支撑墙板的变形量控制在极小范围内，不会因为长期受力出现框架歪斜、分线轮错位的问题，上下横向导杆与墙板的连接采用过盈配合加销钉定位，长期使用不会出现连接松动的情况。
