紧凑型盆景钢丝导向分配结构

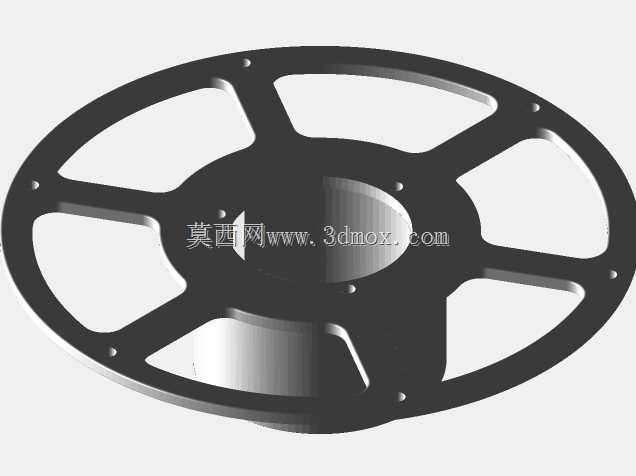

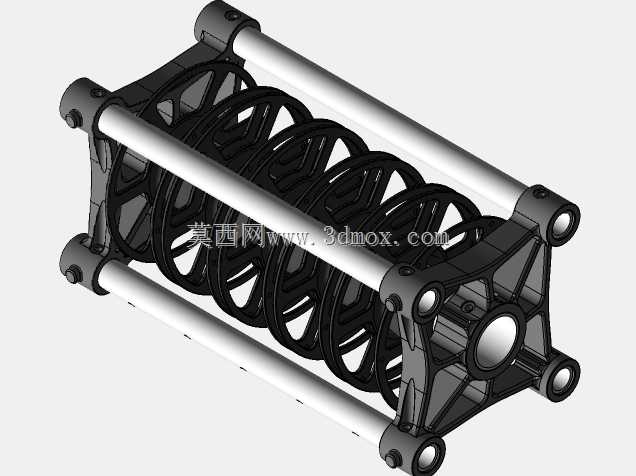

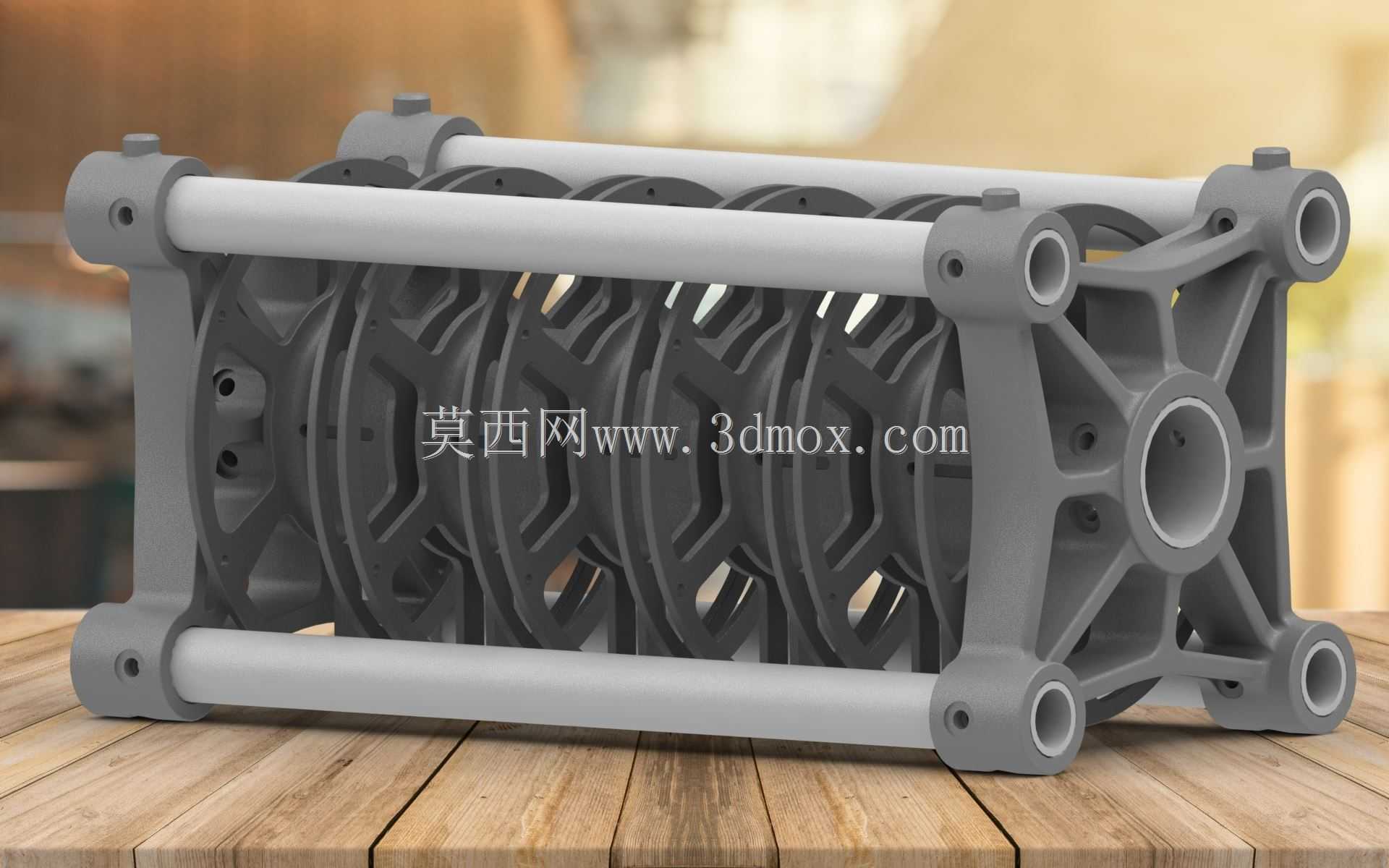

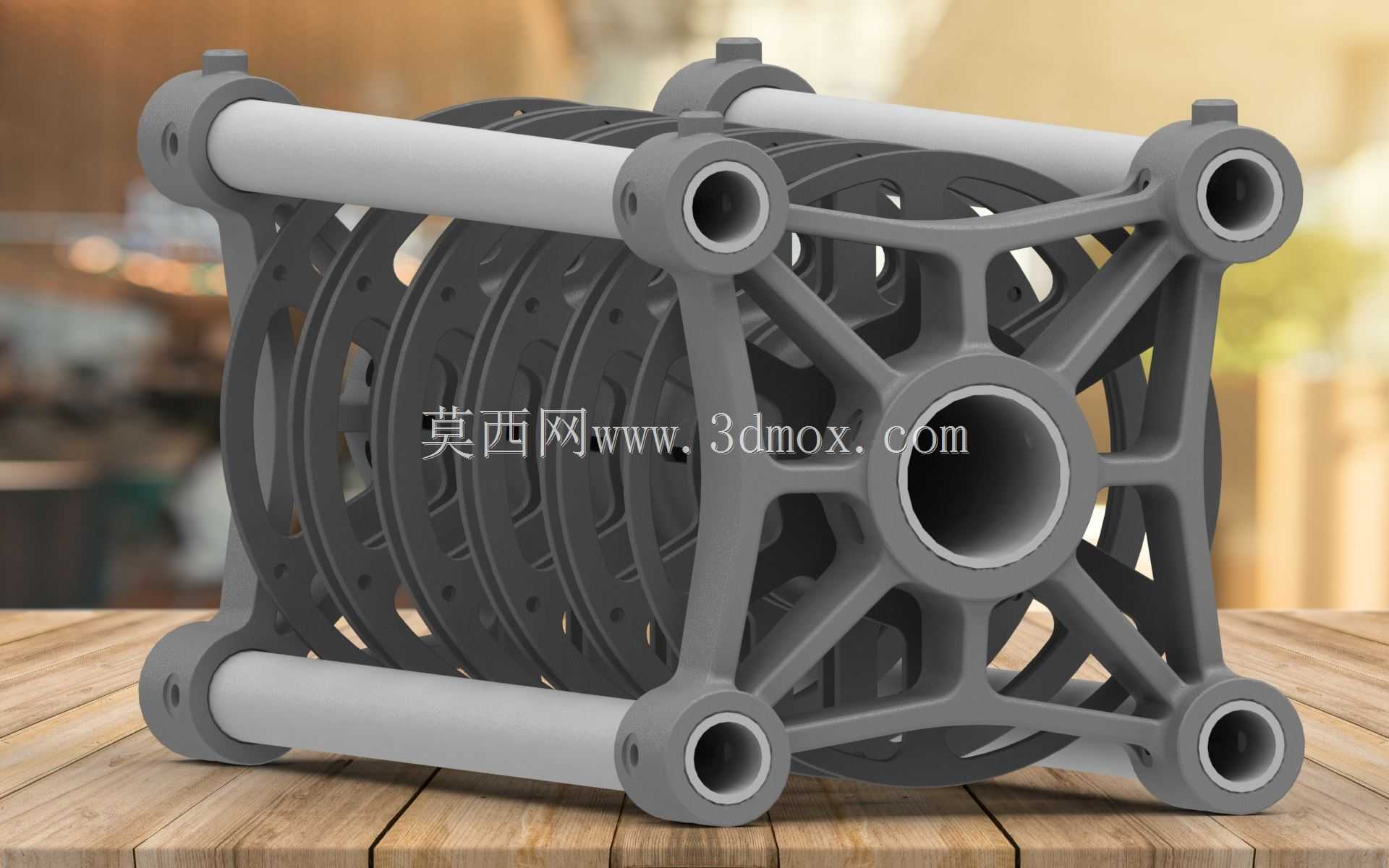

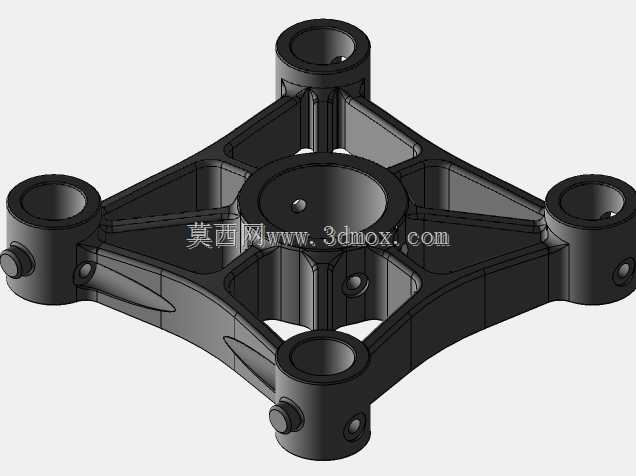

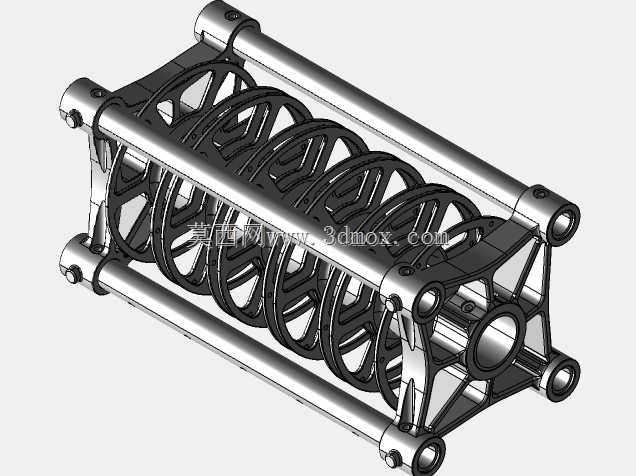

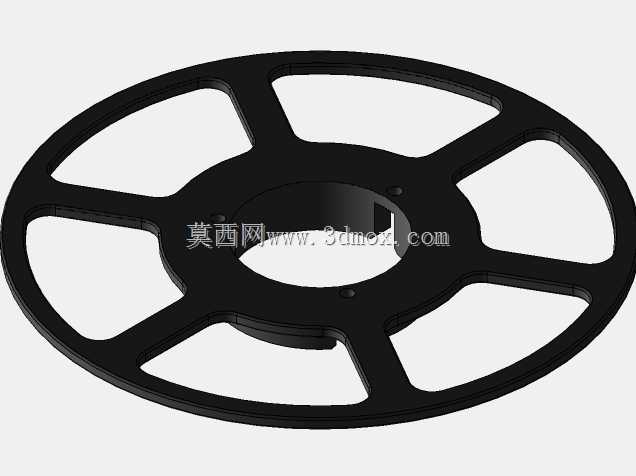

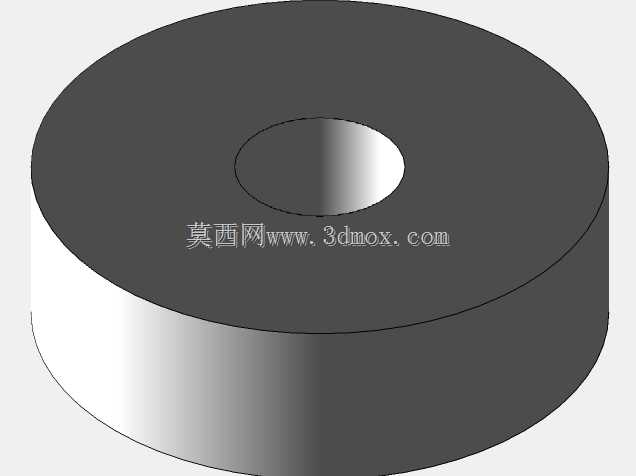

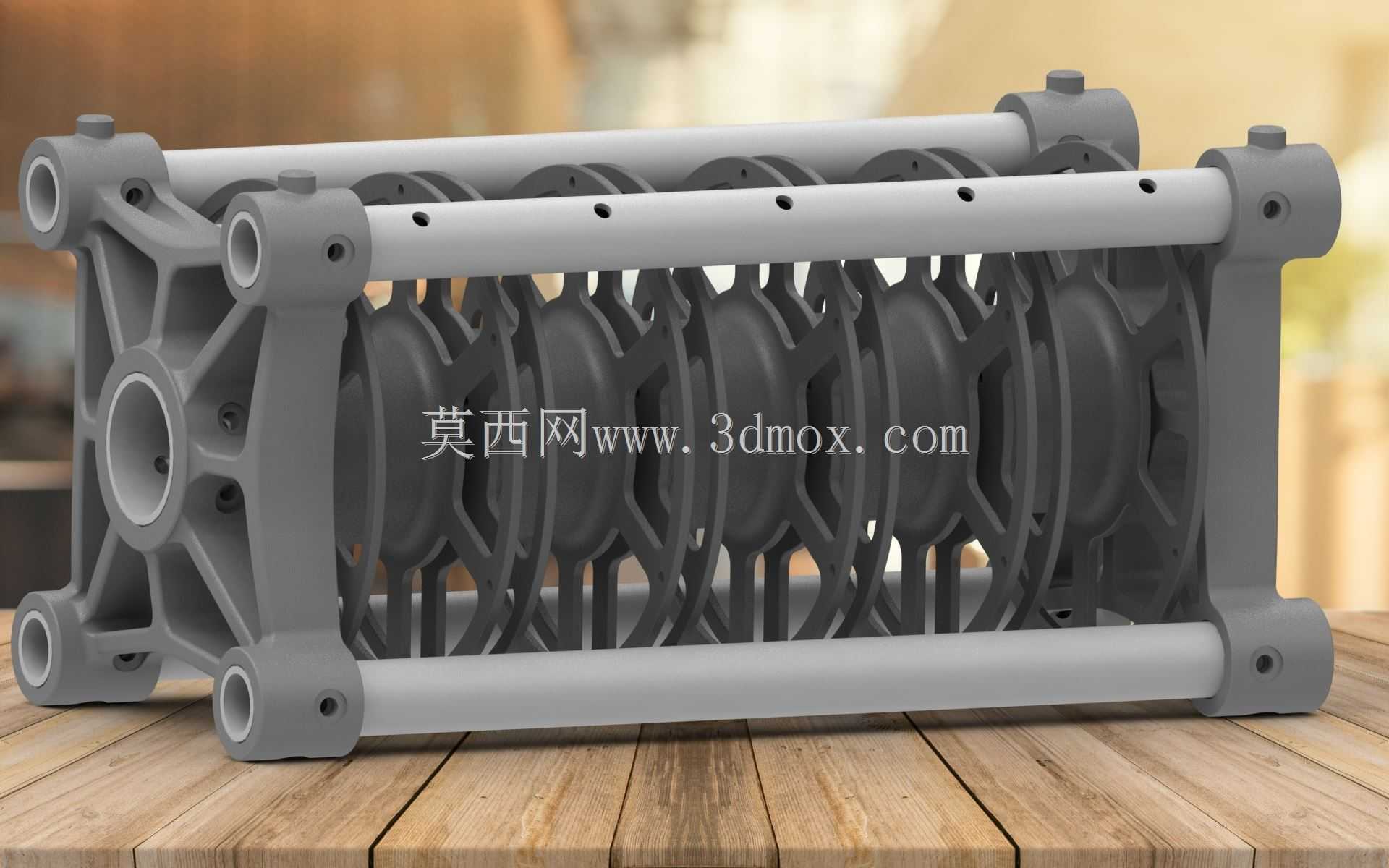

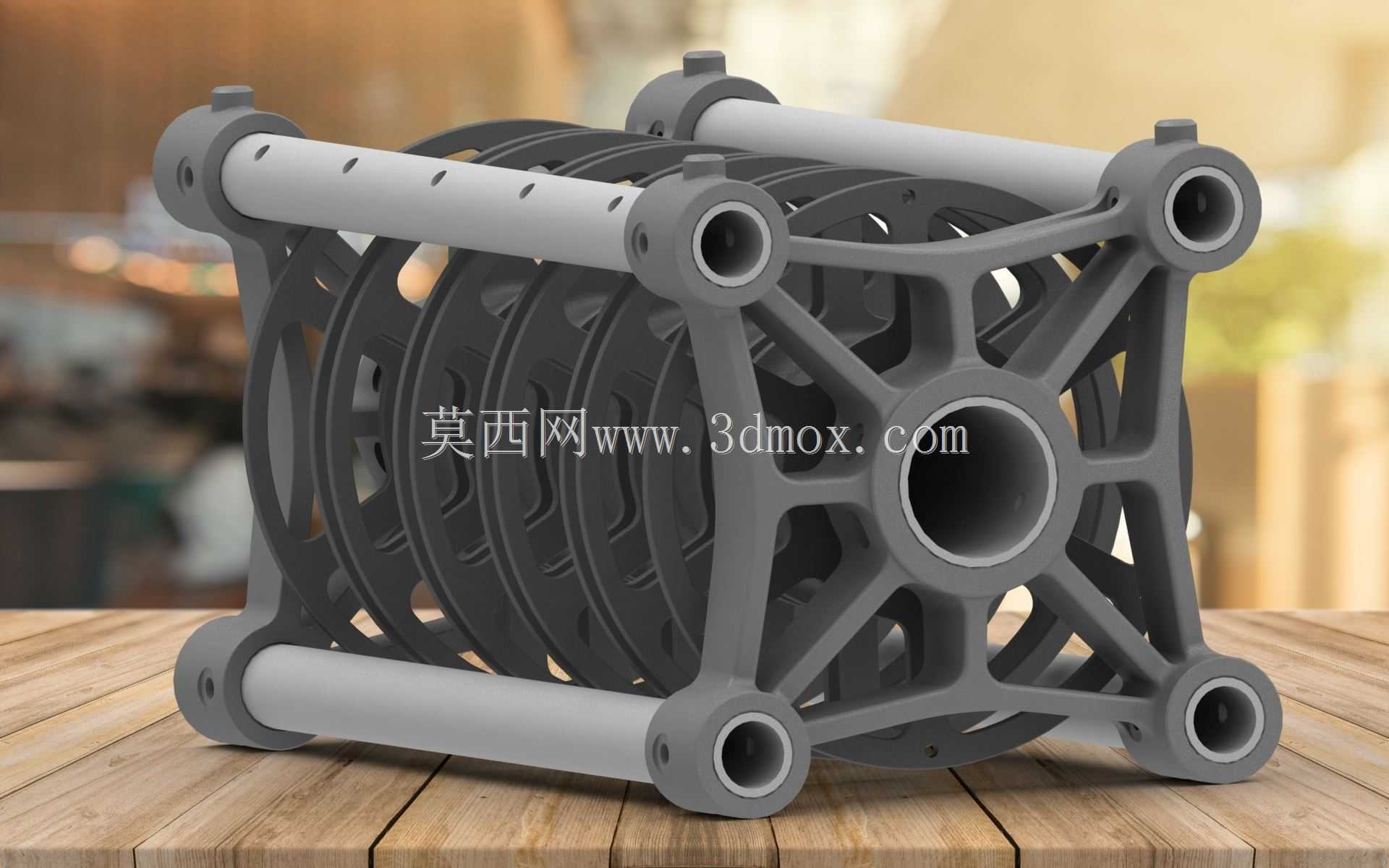

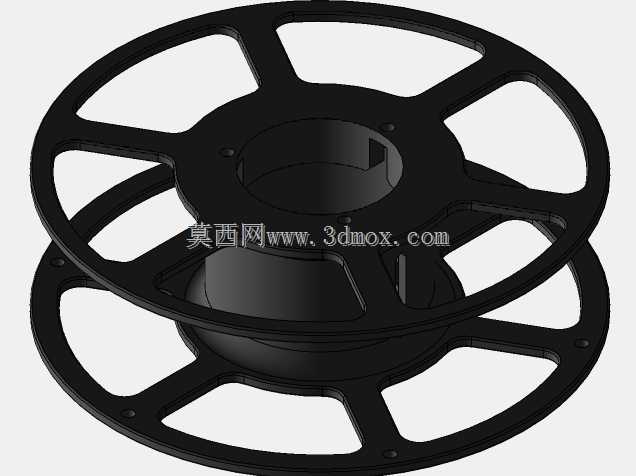

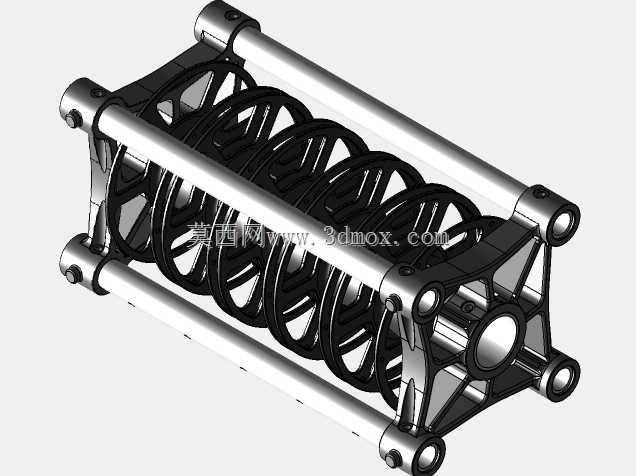

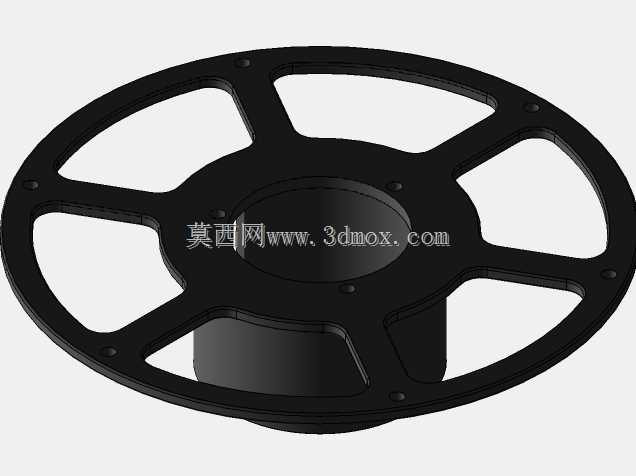

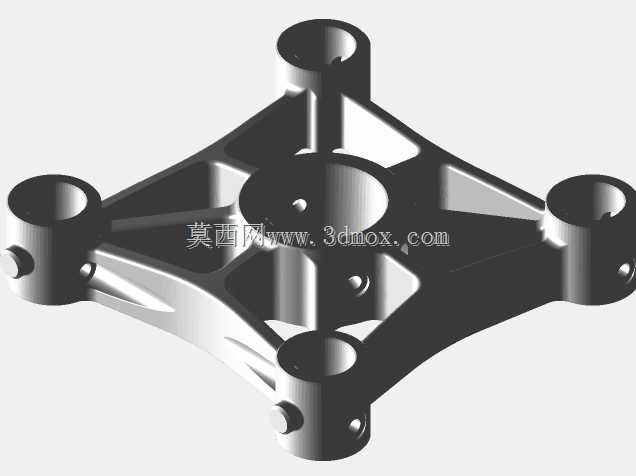

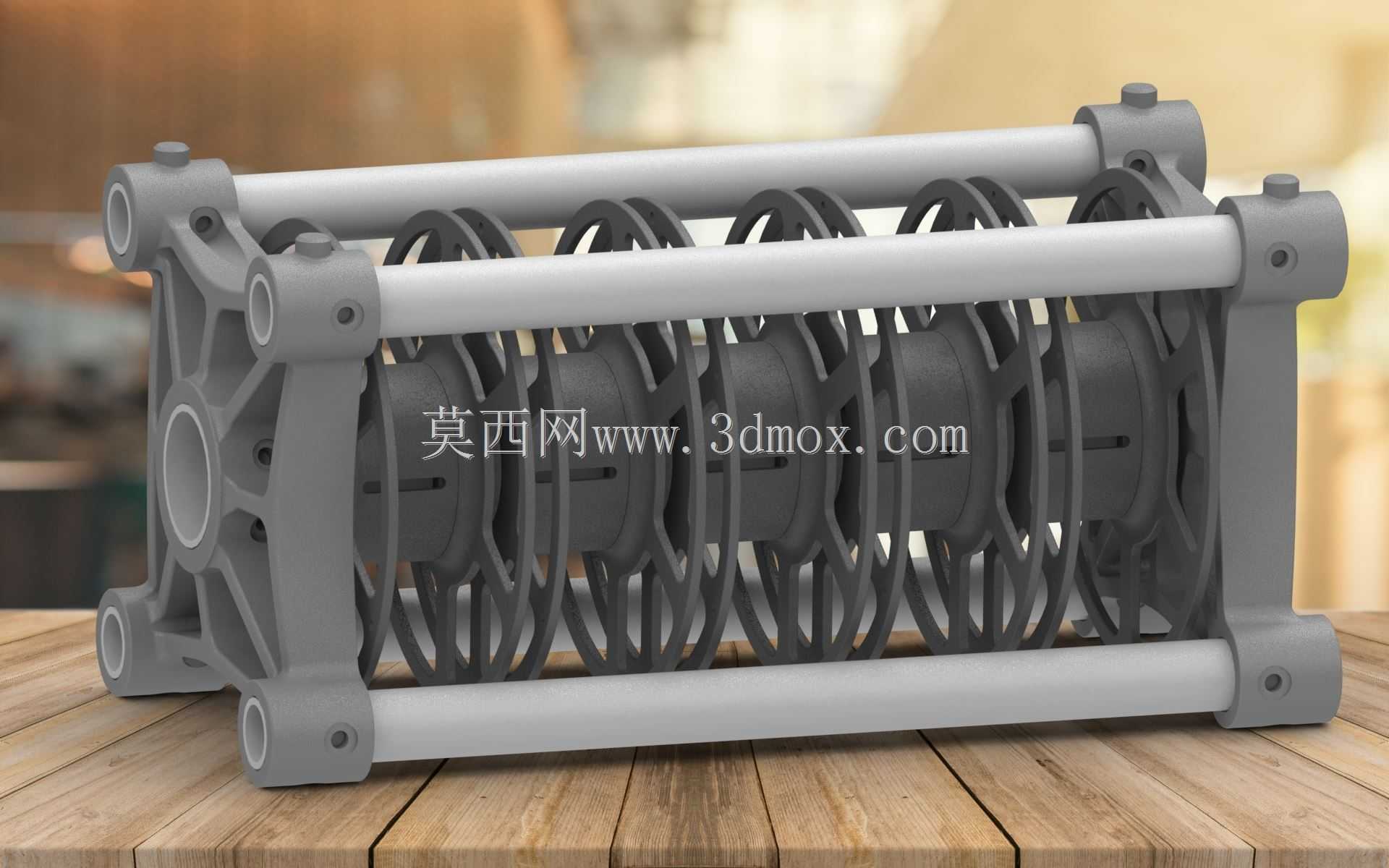

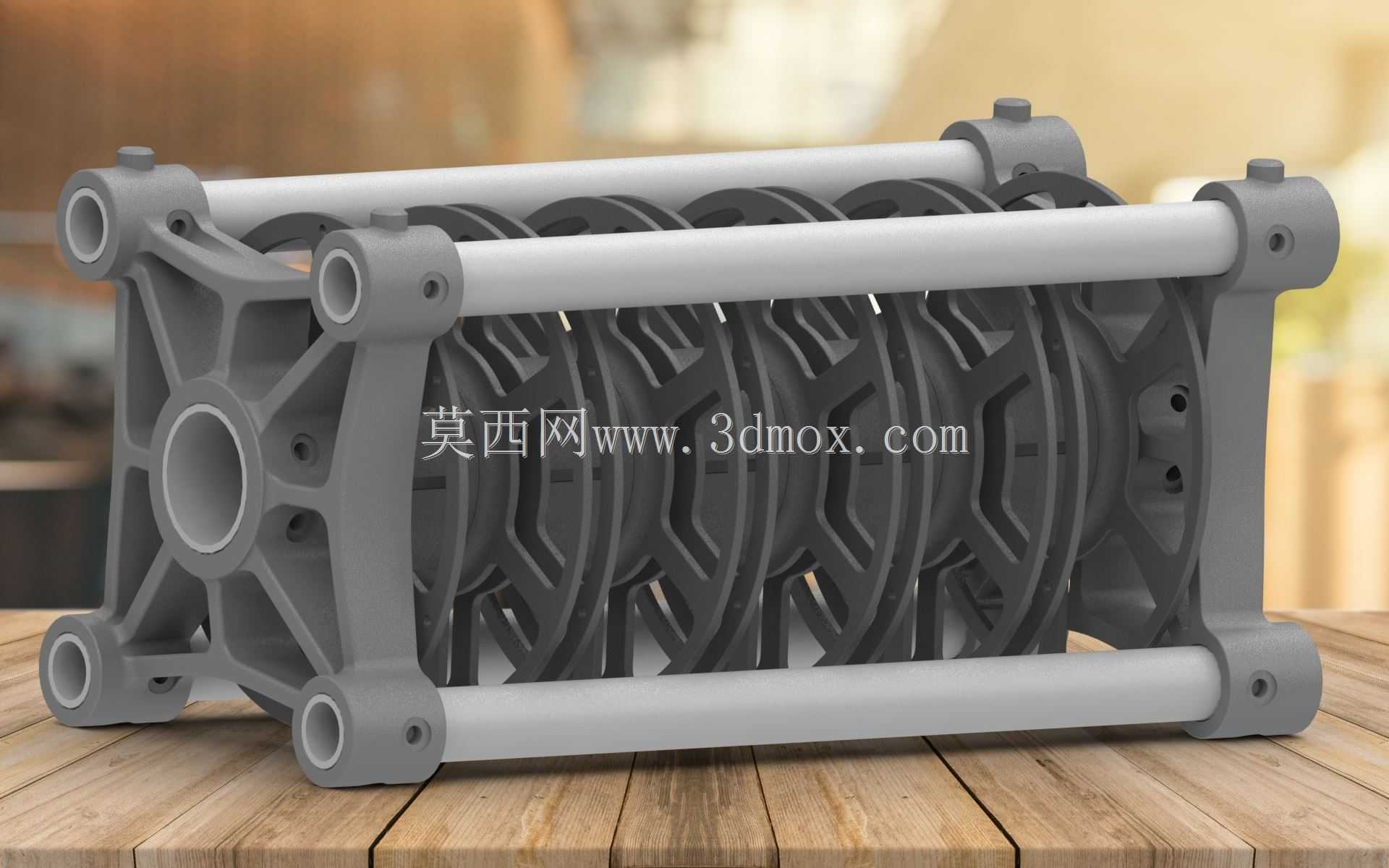

在盆景造型加工的线材处理工序中，这类紧凑排布的钢丝分配结构，主要承担多根细钢丝的同步导向、等距排布与张力均衡作用，适配盆景蟠扎作业里批量钢丝的有序送料需求，避免多股钢丝在送进过程中出现缠绕、错位、张力不均导致的蟠扎松紧度不一致问题。整体采用框架式双层杆系支撑结构，两侧的一体式铸造支架通过四根平行的横向导杆完成刚性连接，支架本体做了镂空式筋板设计，在保证整体结构刚性、抵抗多组滚轮带来的径向载荷的同时，尽可能压缩整体安装占用空间，适配桌面级小型盆景加工工位的有限安装边界。中间排布的多组带槽导向轮，每一组轮体的槽型弧度都匹配常用盆景蟠扎钢丝的线径范围，轮体与中心转轴之间预留了低摩擦转动间隙，钢丝从轮槽内通过时，轮体随钢丝送进同步转动，减少钢丝表面的镀层磨损，避免钢丝送进过程中出现卡滞、刮伤表层的问题。横向导杆上的等距定位孔，是为了根据不同蟠扎作业的钢丝排布间距需求，灵活调整两侧支架的跨距以及中间导向轮组的排布间隔，不需要额外加工定制安装位，就能适配3到8组不同线径钢丝的同步送进需求。安装边界上，整体结构的四个支脚位置都预留了同轴安装孔，可以直接通过螺栓固定在送线设备的出料端台面上，支脚的安装孔位做了沉台设计，螺栓锁紧后头部不会突出结构表面，避免剐蹭经过的钢丝或者操作人员。从设计逻辑来看，这类结构没有采用复杂的一体式焊接机架，而是选择了杆系拼接加模块化轮组的方案，一方面是因为盆景加工场景下，设备需要经常根据加工的盆景规格、钢丝线径调整送线参数，模块化的结构可以快速拆解更换磨损的导向轮，不需要整体更换机架；另一方面，镂空的支架结构在车间多尘的作业环境下，不容易积攒金属碎屑、泥土残渣，日常维护只需要用气枪吹扫就能完成清洁，不会因为碎屑卡入轮组转动间隙影响送线精度。导向轮的排布采用上下错位的限位设计，每一个轮体的两侧都有导杆上的定位套做轴向限位，钢丝带载送进时轮体不会出现轴向窜动，保证每一根钢丝的送出位置始终对准后续蟠扎机构的进线口，不会因为轮体偏移导致钢丝错位。在实际作业场景里，这类分配结构通常安装在钢丝校直机构与蟠扎机械手之间，上游送来的多根校直后的钢丝，分别卡入对应导向轮的轮槽内，经过分配结构的等距梳理后，以固定的间距、均衡的张力送入下游的蟠扎执行端，保证蟠扎到盆景枝干上的钢丝每一圈的间距一致、张紧度均匀，不会出现局部过紧勒伤枝干、局部过松无法固定造型的问题。结构的整体尺寸控制上，横向总长度适配常规桌面工位的安装宽度，竖向高度与上下游设备的进线、出线高度保持齐平，不需要额外加装过渡导向轮就能完成线材的平顺衔接，减少钢丝在送进路径上的弯折角度，降低送进阻力。支架的材质选用常用的铸造铝合金，兼顾轻量化与结构强度，导杆采用表面硬质氧化处理的铝合金圆杆，耐磨性能满足长期与定位套、轮组摩擦的使用需求，导向轮则采用低摩擦的尼龙材质，既不会刮伤钢丝表面的镀锌层，也能在长期转动使用中保持较低的磨损量，延长维护周期。
