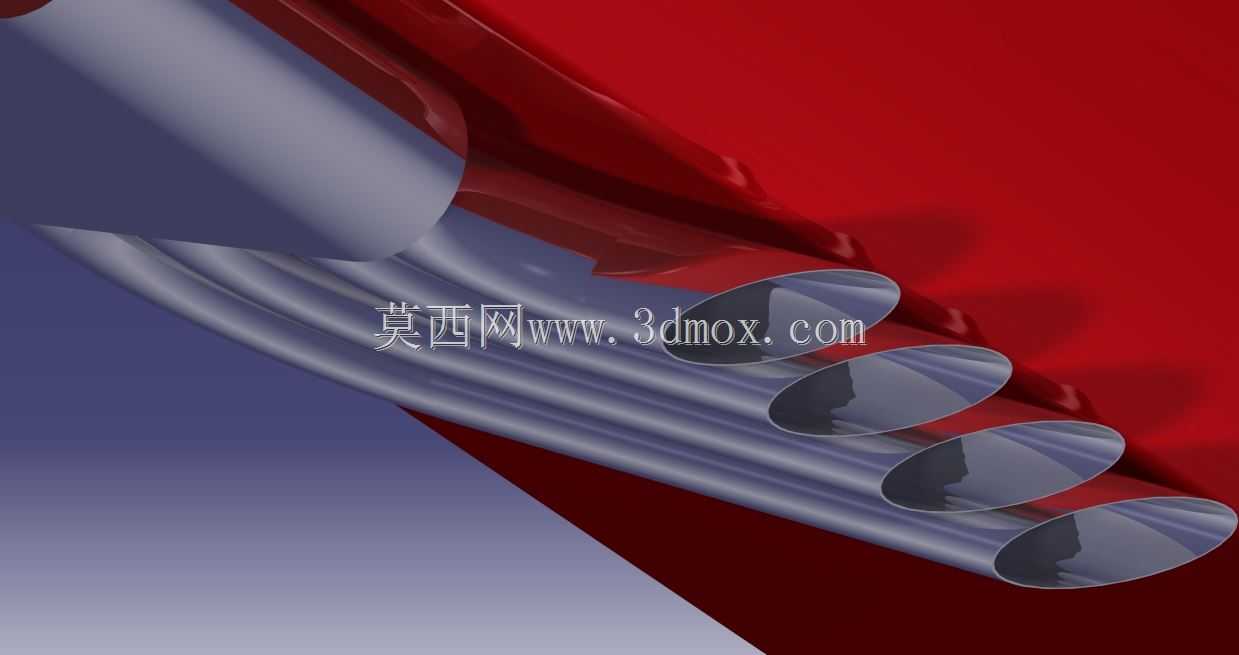

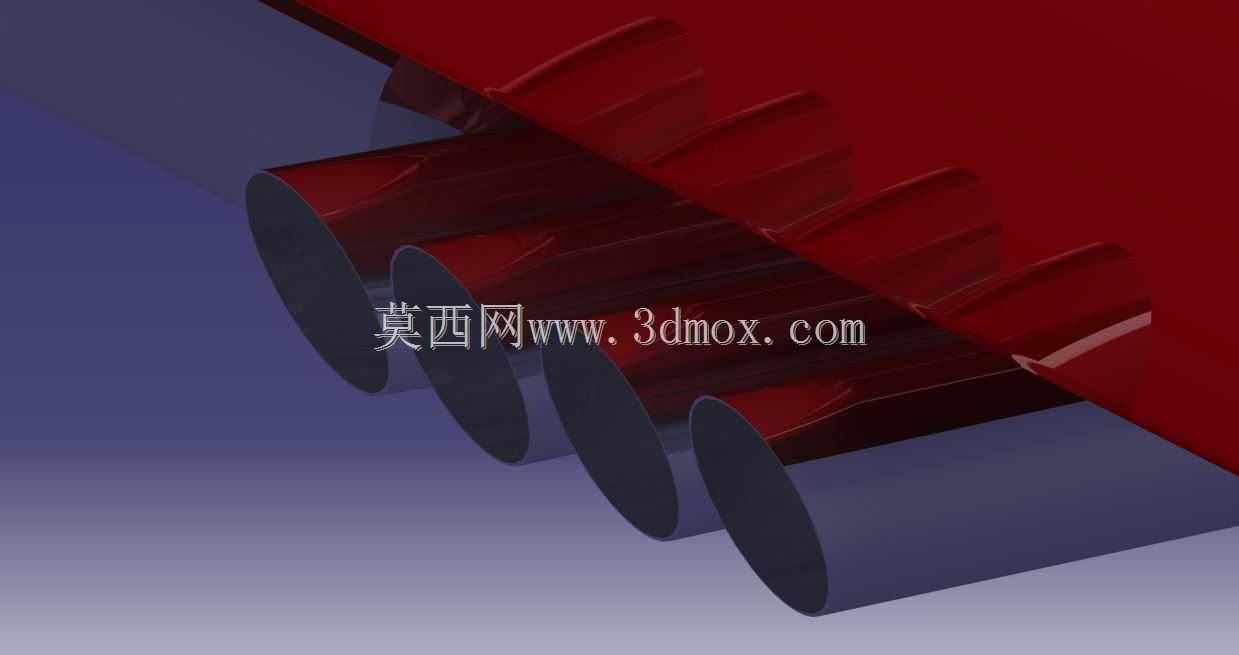

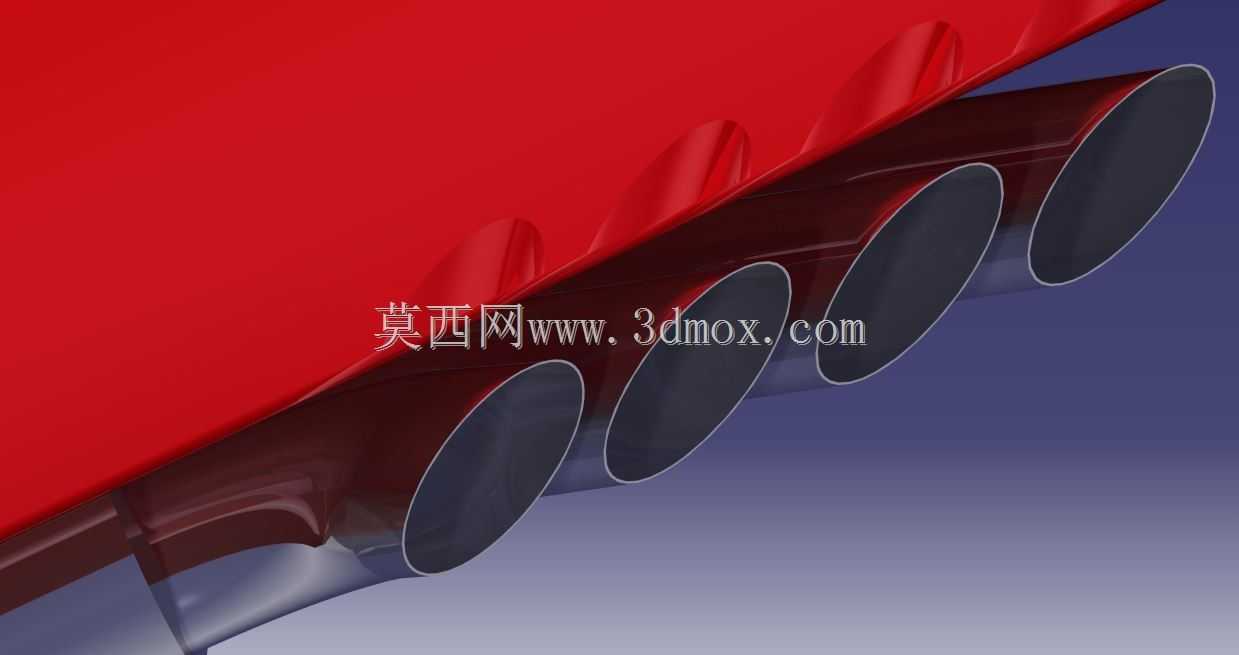

V8动力单元多出口排气系统结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:314756
  • V8动力单元多出口排气系统结构设计
  • V8动力单元多出口排气系统结构设计
  • V8动力单元多出口排气系统结构设计

在大排量V型动力单元的配套排气系统开发中,多出口布局的概念设计往往是性能取向车型排气方案验证的核心环节,这套排气结构的设计初衷,是探索非传统集中式排气路径在V8动力单元上的应用可能性,打破常规单侧或双侧集中排气的布局局限。从实际装车场景来看,这类多出口排气结构主要适配追求极致排气效率与个性化声浪表现的高性能乘用车辆,也可作为特种改装车辆、赛道专用车辆的排气方案验证原型,用于测试不同排气路径下的背压变化、气流组织效果。

设计过程中首先要匹配V8动力单元的气缸夹角与排气口分布,V型布局的两列气缸各自的排气脉冲需要独立的导流路径,这套结构没有采用传统的排气歧管汇聚后接入三元催化、消音包再引出尾管的常规路径,而是在排气歧管段就做了分流设计,让不同气缸的排气气流可以从多个方位的出口导出,减少不同气缸排气脉冲之间的干涉,降低排气背压对动力输出的损耗。从安装边界来看,这套结构的主体管路沿V型气缸的夹角间隙布置,各个出口分别朝向车身侧围、后围的不同方位,设计时需要预留足够的周边间隙,避开底盘的悬挂结构、传动半轴、燃油管路以及车身覆盖件的安装点位,避免高温排气对周边零部件造成热辐射影响,同时要考虑不同出口的排气气流不会直接吹向轮胎、线束等耐温性能较差的部件。

从功能特性上看,四面八方的出口布局可以根据不同的性能需求做差异化的管路通径设计,对应不同转速区间的排气流量需求,比如低转速工况下可以通过部分出口的阀门控制实现较低的排气声浪与足够的回压,保证低扭输出,高转速工况下所有出口全开,最大化排气通畅度,提升高转动力响应。管路的弯折曲率都经过气流走向优化,避免出现直角弯折造成的气流滞止,每个出口的端面都做了齐平裁切设计,方便后续对接不同规格的消音尾段或者装饰尾喉。在结构强度设计上,管路的壁厚选取兼顾了轻量化与耐高温抗振需求,各个支管与总管的连接位置做了圆弧过渡,减少应力集中,避免车辆长期行驶过程中振动造成的焊缝开裂问题。

实际工程验证阶段,这类概念结构还需要配套做热管理分析,计算不同出口位置的排气温度对周边部件的热影响范围,调整隔热罩的安装位置与覆盖面积,同时要做流场仿真,验证各个出口的气流分配均匀性,避免出现某一缸排气阻力过大的问题。安装点位的设计需要匹配动力单元的原厂排气安装吊耳位置,尽可能减少对原车底盘结构的改动,降低装车适配的难度。不同于常规量产车的排气设计,这类多出口概念结构更偏向于性能验证与方案探索,为后续定制化改装排气、特种车型排气开发提供结构参考,也可作为三维建模教学中复杂管路布局、曲面建模的练习案例,帮助结构设计从业者掌握多分支管路的建模思路、装配约束逻辑以及工程化设计的考量要点。在建模过程中,需要严格对齐V8动力单元的排气口坐标,保证各个支管的对接面与气缸盖排气口完全贴合,密封面的平面度要满足工程要求,避免出现排气泄漏的问题,各个管路的空间走位要反复校核,确保与周边底盘部件不存在运动干涉,即使在悬架极限压缩、动力单元悬置产生最大位移的工况下,排气系统也不会与周边部件发生磕碰。
