赛车四出口排气系统整流罩结构设计

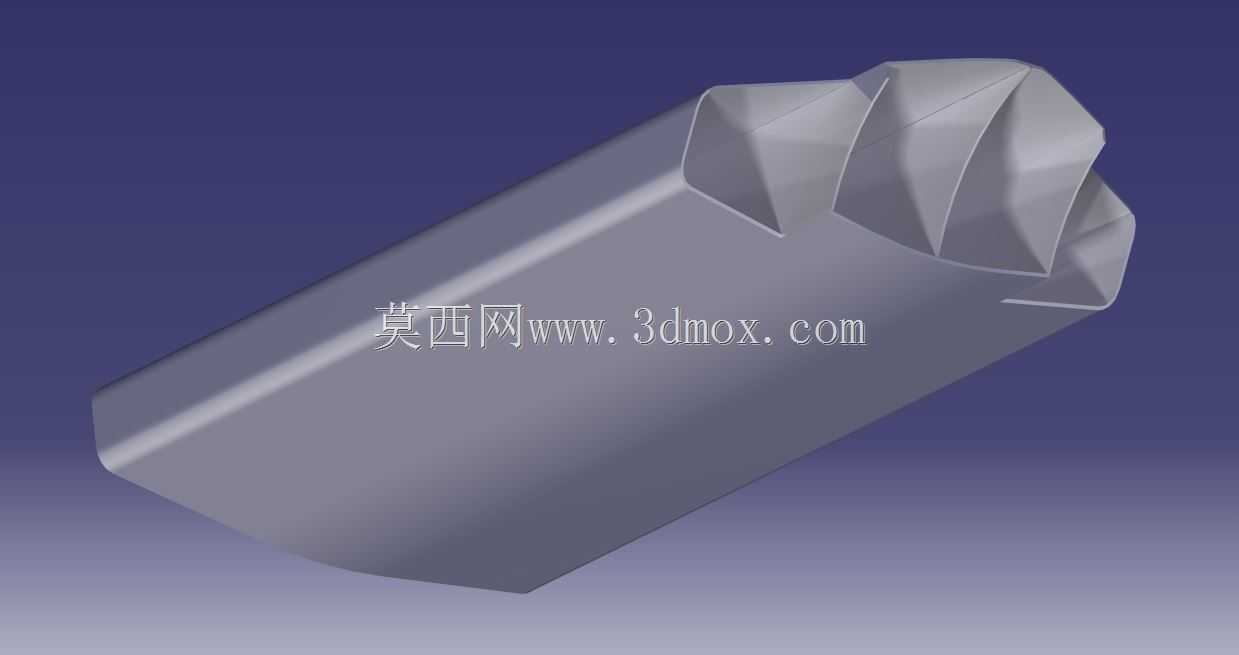

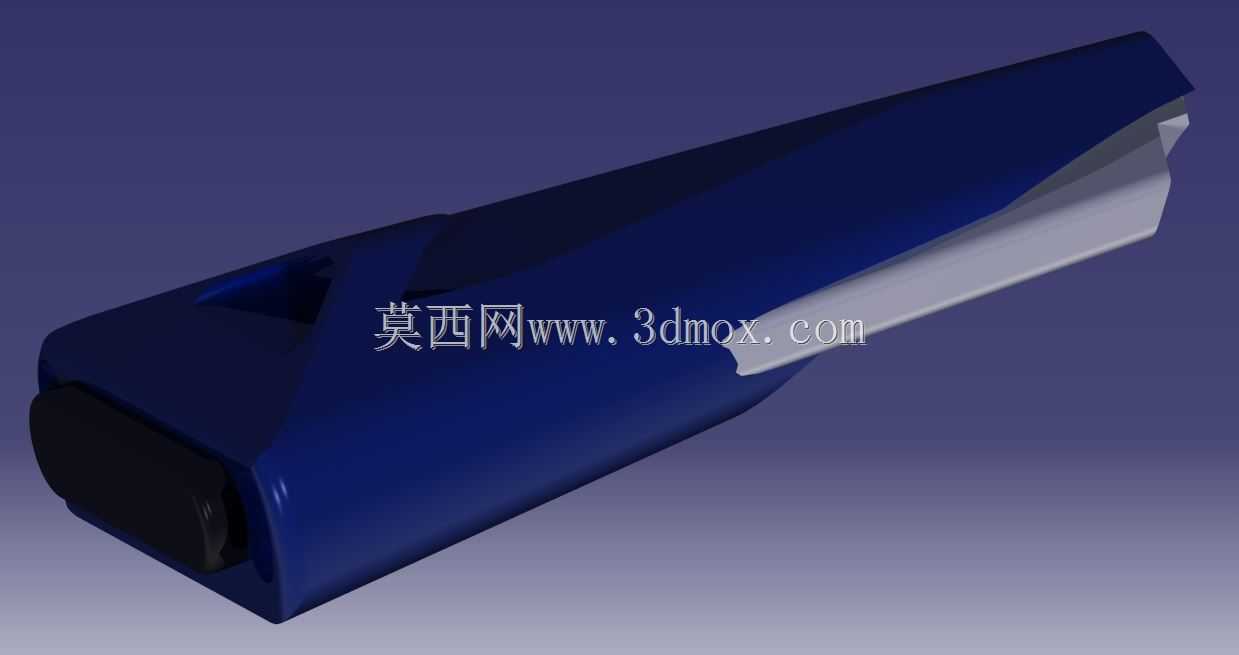

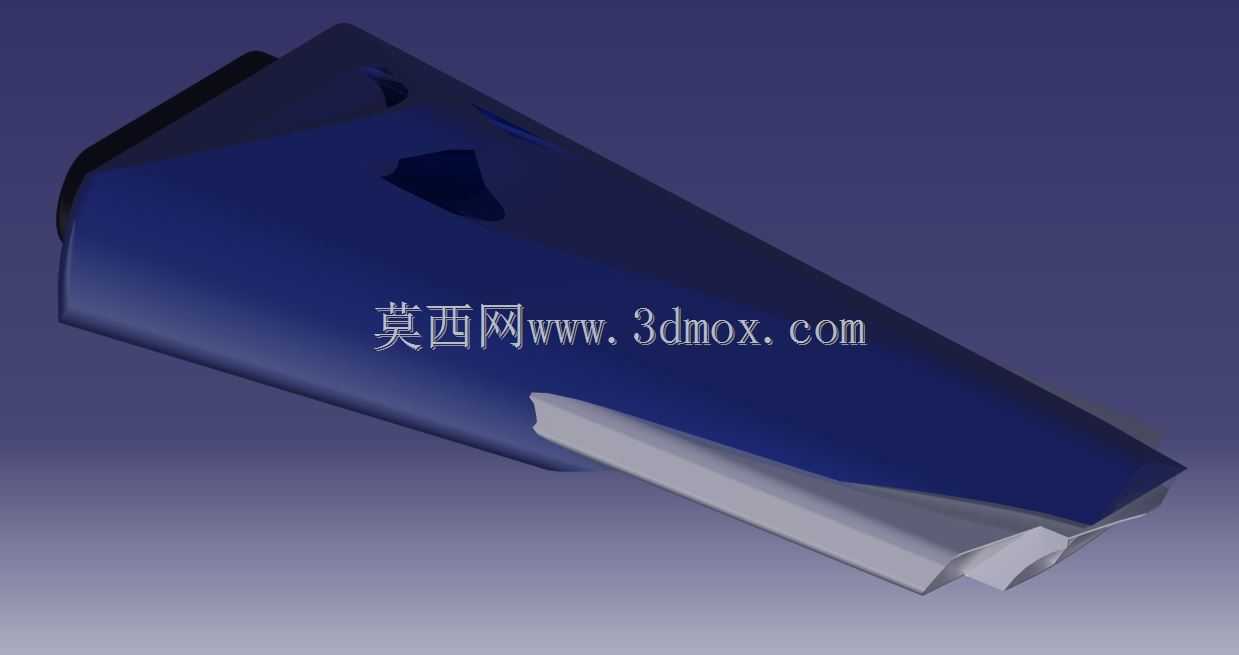

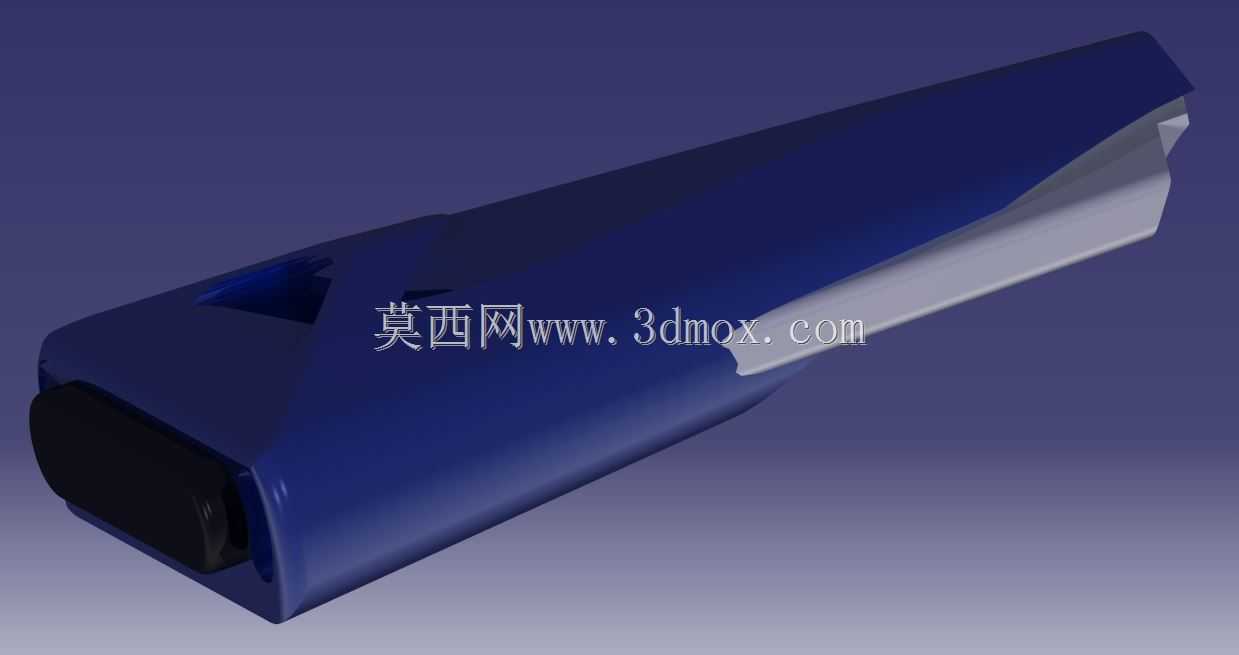

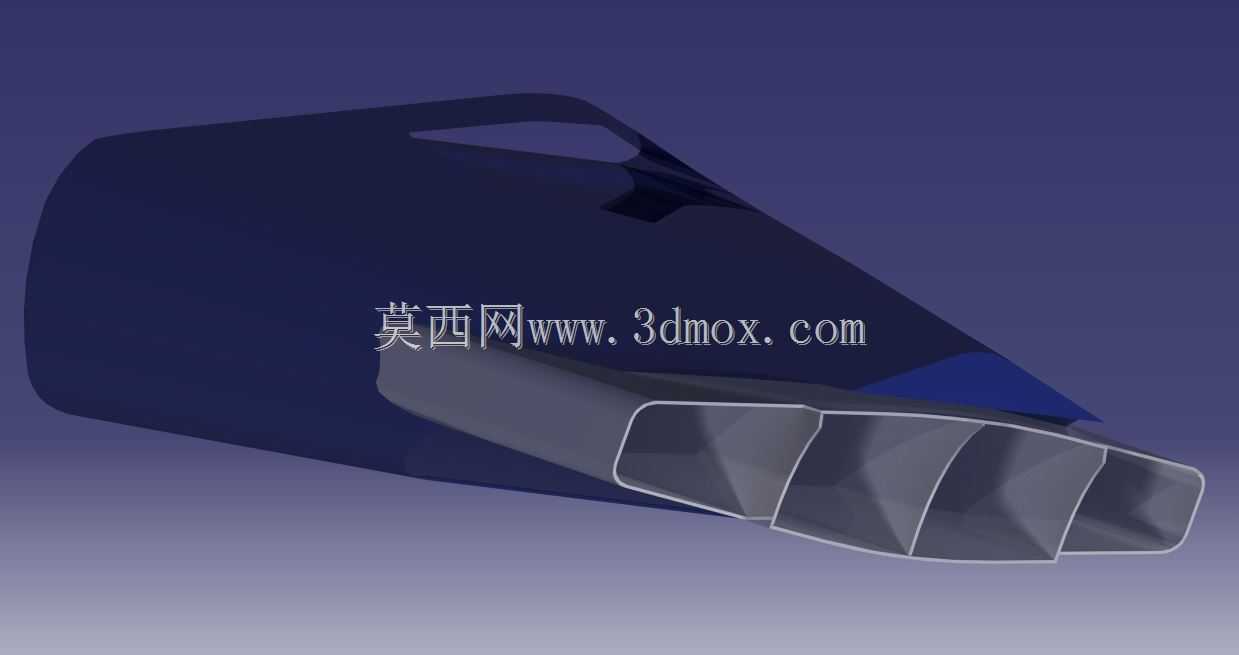

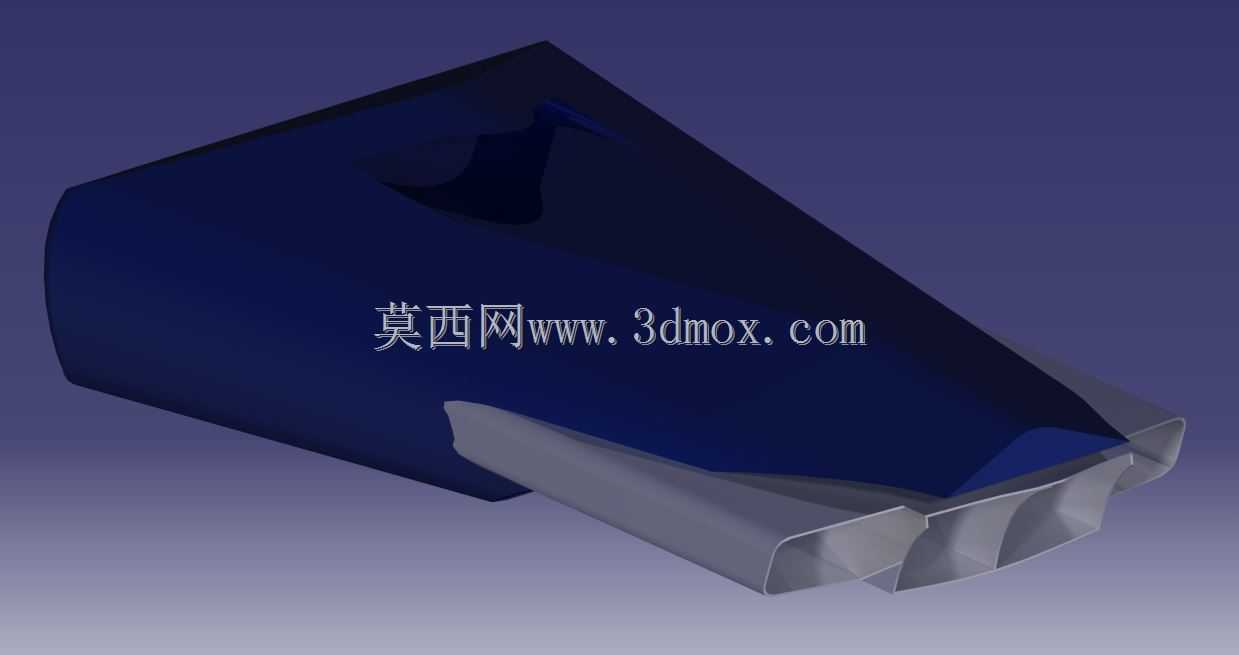

在场地赛车的动力系统匹配中，排气端的气流梳理往往是容易被忽略的性能增益点，这款整流罩的设计核心，就是围绕四出口排气的气流组织需求展开。日常赛道工况下，赛车排气出口的气流速度可达每秒数十米，若没有对应的整流结构，高速排出的废气会在车尾形成紊乱的涡流区，不仅会增大整车的气动阻力，还会干扰尾部扩散器的气流附着效率，甚至在高速跟车时影响后车的进气稳定性。这款整流罩的外形采用了大斜切的渐缩流线构型，整体沿着排气流出方向做平滑过渡，没有突兀的折角结构，能够让四个排气支管排出的气流在罩内完成初步的汇流整流后，沿着预设的倾斜角度向车尾侧后方导出，避免高温废气直接冲击尾部的空气动力学套件，同时减少排气气流与车身侧方来流的对冲干扰。从安装边界来看，这款整流罩的进气端采用了等径对接结构，能够直接匹配四出排气的尾段汇总接口，安装时不需要对原有排气尾段做切割改动，罩体侧面预留的定位凸台可以直接固定在车尾副车架的安装点上，整体外轮廓完全贴合赛车尾部的侧裙造型，不会超出车身的最大宽度边界，符合赛事规则对于车身外廓尺寸的要求。设计过程中，我们首先对赛车全油门工况下的排气流场做了模拟，发现原有裸露的四出排气会在出口后方形成范围超过半米的低压紊流区，这个区域的气流压力波动会直接作用在尾部扩散器的上表面，让扩散器的抽气效率下降近百分之八，进而影响整车的下压力输出。针对这个问题，整流罩的内壁做了分段的导流曲面设计，四个排气出口对应的导流槽各自带有微小的偏转角，能够让不同气缸排出的脉冲气流在罩内形成有序的旋转汇流，避免不同气缸的排气脉冲在出口处互相干涉产生额外的排气背压。罩体的下半部分采用了内收的切边设计，能够给尾部扩散器的上沿留出足够的气流通道，避免整流罩本身阻挡扩散器的进气路径，同时罩体的上表面与车尾的尾翼安装支架做了共形处理，不会在尾翼下方产生额外的气流分离。从实际使用场景来看，这款整流罩不仅能够梳理排气气流，还能起到一定的隔热作用，罩体与排气尾管之间预留了均匀的空气夹层，能够利用行驶时的迎面气流带走夹层内的热量，避免高温排气直接烘烤车尾的碳纤维覆盖件，减少覆盖件因长期高温出现的树脂老化问题。在耐久赛事的应用中，这种结构的整流罩还能减少碎石、路面积水直接冲击排气尾管的概率，延长排气系统的使用寿命，同时光滑的外表面也能减少车尾的积尘附着，降低赛事过程中的车身清洁维护工作量。不同于民用车辆的装饰性排气罩，这款整流罩的每一处曲面斜率都经过了流场验证，罩体出口处的扩张角控制在气流不发生分离的临界范围内，既保证了气流的导出效率，又不会因为扩张角过大导致排气阻力上升，整体的重量控制也完全符合赛车的轻量化要求，在保证结构强度的前提下，罩体的壁厚做了均匀的减薄处理，不会给整车增加额外的簧下质量负担。
