带散热鳍片结构的机架式音乐服务器

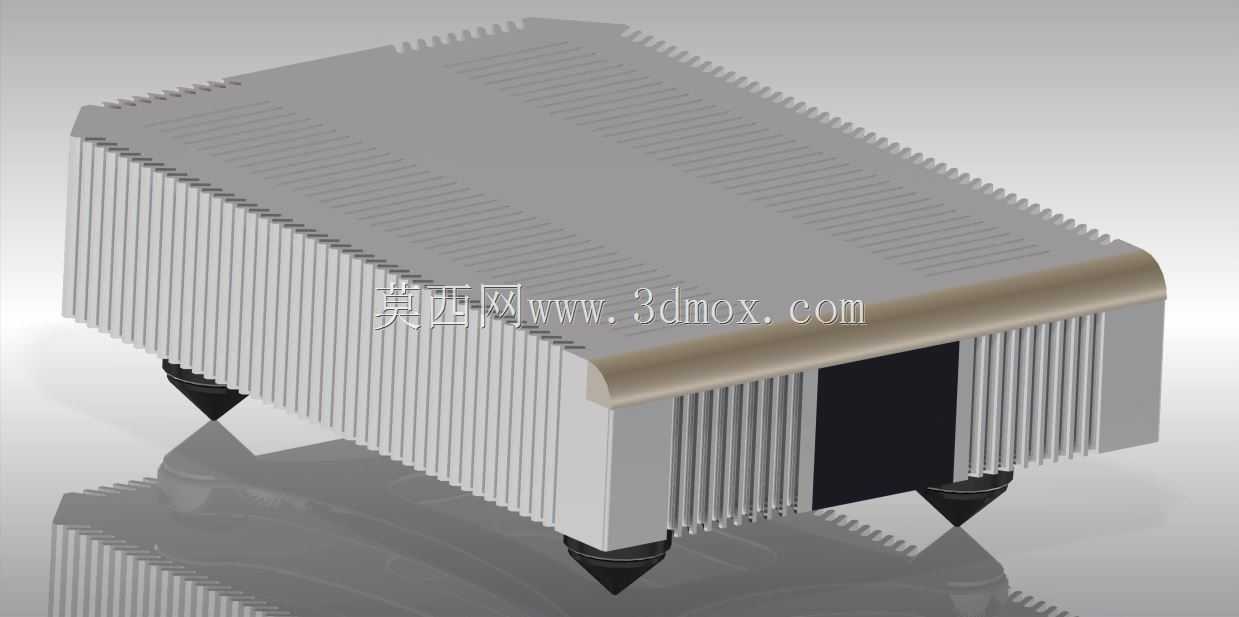

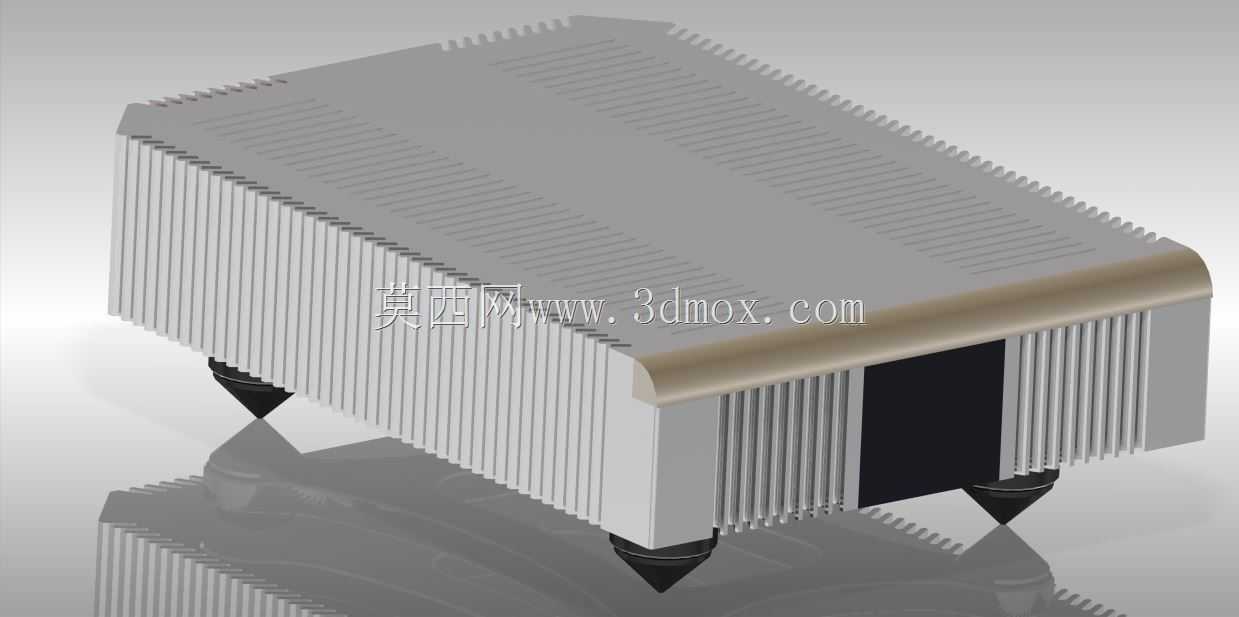

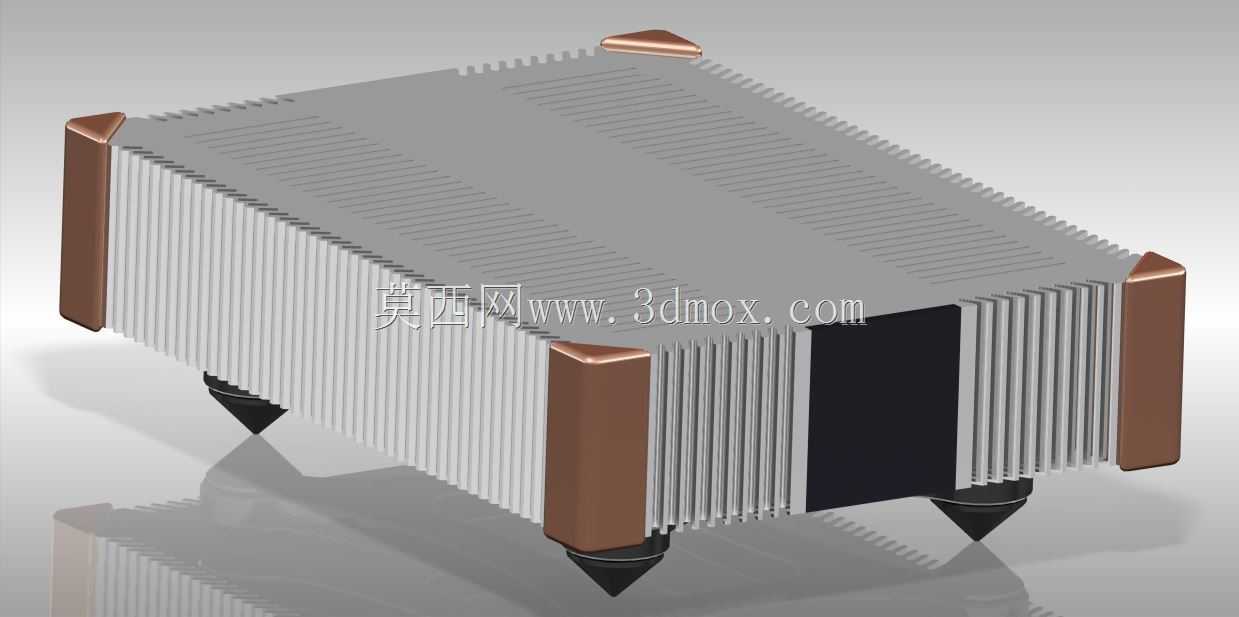

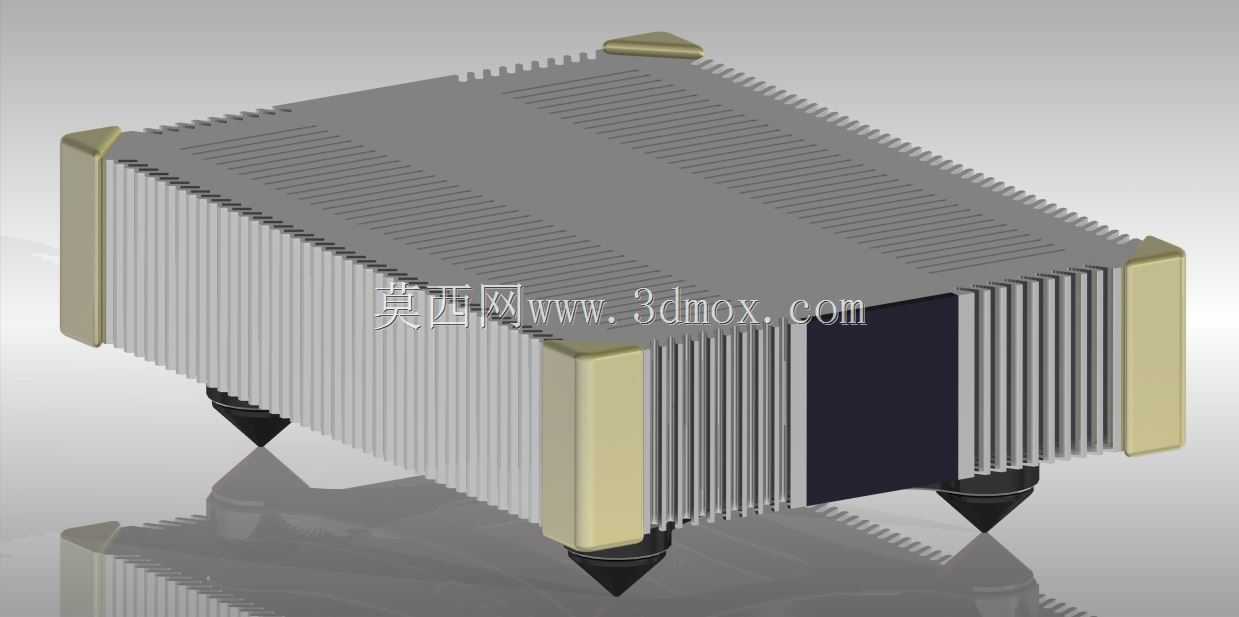

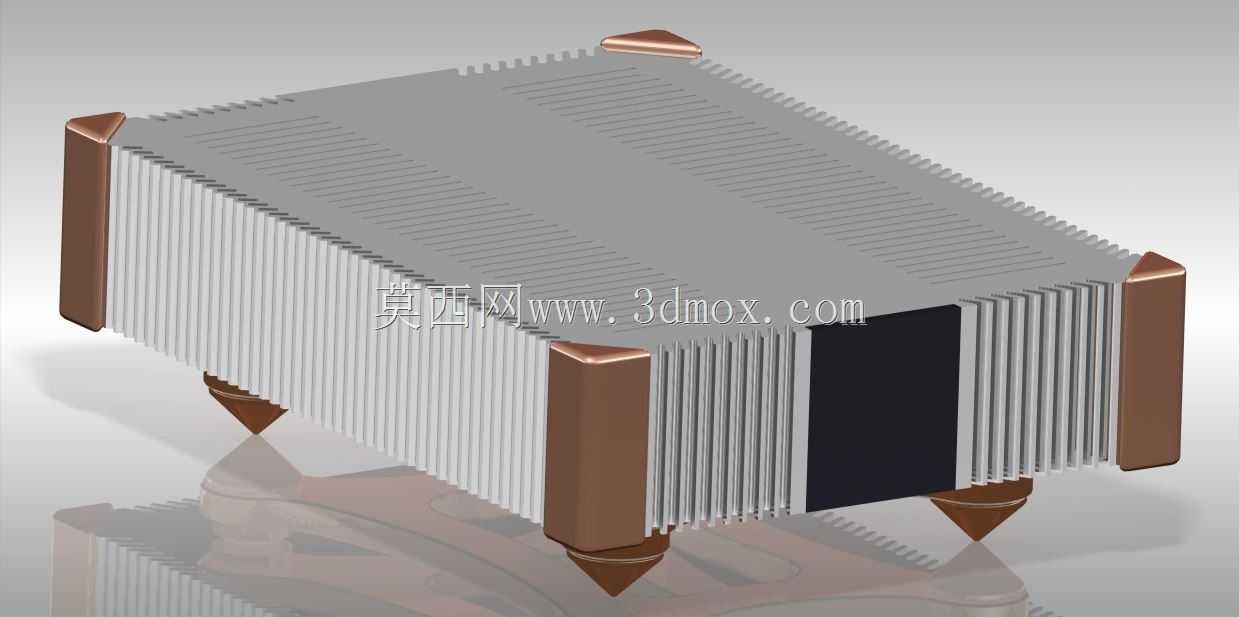

在专业音视频系统集成、录音棚搭建、商用公共广播部署这类场景里，音乐服务器是核心的音源存储与输出载体，和普通家用NAS或者消费级播放器不同，这类设备往往需要长时间连续运行，同时要适配标准机柜安装空间，还要兼顾运行时的散热效率与结构防护性能，这套三维结构设计就是针对这类专业场景做的落地化结构方案。从实际使用需求出发，这类设备通常会内置多块大容量存储硬盘、音频解码板卡、电源模块与信号处理单元，满负载运行时硬盘与解码芯片的持续发热是结构设计必须优先解决的问题，所以整个壳体的上盖与侧围都采用了一体化挤压成型的高密度散热鳍片结构，鳍片的排布方向顺着机柜内部的前进后出风道走向，不需要额外加装高转速风扇就能通过自然对流带走大部分运行热量，既降低了设备运行的风噪，也避免了风扇振动对音频输出信号的干扰，这一点对专业音频场景来说尤为关键——很多录音棚环境对背景噪声的要求控制在极低水平，风扇带来的细微振动和噪声都会影响拾音效果，无风扇被动散热的结构设计刚好匹配这类场景的使用需求。设备四个角做了包角式的防护结构，采用硬质耐磨材质，一方面是在设备运输、上架安装的过程中，边角位置是最容易发生磕碰的部位，包角结构可以吸收碰撞冲击力，避免鳍片变形影响散热效率，也能防止壳体磕碰掉漆或者变形；另一方面四个角下方集成了锥形减震支撑脚，当设备不需要上机柜、直接放置在桌面或者设备台面上使用时，锥形脚可以减少台面传递的振动，避免硬盘运行时受到外部振动影响读写寿命，同时也能让设备底部和安装面之间留出足够的通风间隙，辅助底部的热量散出。从安装边界来看，整体外形尺寸严格遵循标准19英寸机架设备的安装规范，宽度方向适配通用机柜的立柱安装孔位，深度方向控制在短深度机架设备的常规范围内，既可以搭配机柜托盘安装，也能直接通过角码固定在机柜立柱上，不需要额外定制安装配件。壳体的拼接结构采用了无外露螺丝的设计思路，侧面包角和主散热壳体之间通过卡扣加内部暗螺丝的方式固定，外表面看不到明显的连接缝隙，既提升了整体外观的整洁度，也能减少缝隙处的积灰，日常维护时只需要拆开后侧的盖板就能完成内部硬盘、板卡的更换，不需要完全拆解整个壳体，降低了后期维护的操作难度。前面板位置预留了状态指示灯与操作按键的安装位，后侧则按照专业音频设备的接口布局，预留了电源接口、音频输出接口、网络接口与存储扩展接口的开孔位置，开孔的公差控制在标准钣金加工的精度范围内，能适配常规规格的接口座安装，不会出现接口对位偏差的问题。在结构强度设计上，主散热壳体采用铝合金挤压成型，鳍片的厚度与间距经过反复校核，既保证了足够的散热面积，也不会因为鳍片过薄导致运输过程中出现弯折变形，壳体内部预留了硬盘架与主板的安装螺柱位置，螺柱的位置对应标准ATX架构板卡与3.5英寸工业级硬盘的安装孔位，用户可以根据实际的配置需求选择安装不同数量的存储盘位，不需要额外改动壳体结构。另外，壳体表面做了阳极氧化处理，不同部位采用了差异化的表面处理工艺，散热鳍片区域采用哑光氧化处理，提升热辐射效率的同时也不容易留下指纹，边角包角位置采用亮面倒角处理，既提升了外观的辨识度，也能在安装时快速对齐设备的安装方向。很多人在做这类电子设备结构设计的时候，往往会把外观造型放在第一位，忽略了实际场景里的散热、安装、维护需求，这套结构的设计逻辑完全是从专业音频场景的实际痛点出发，把散热效率、抗振性能、安装适配性这些实际使用中最影响体验的点放在首位，没有做多余的装饰性结构，每一处外形设计都对应明确的功能需求，不管是做结构设计参考，还是做同类设备的选型适配，都能提供很直观的结构参考价值。
