卧式便携智能音乐播放终端结构设计

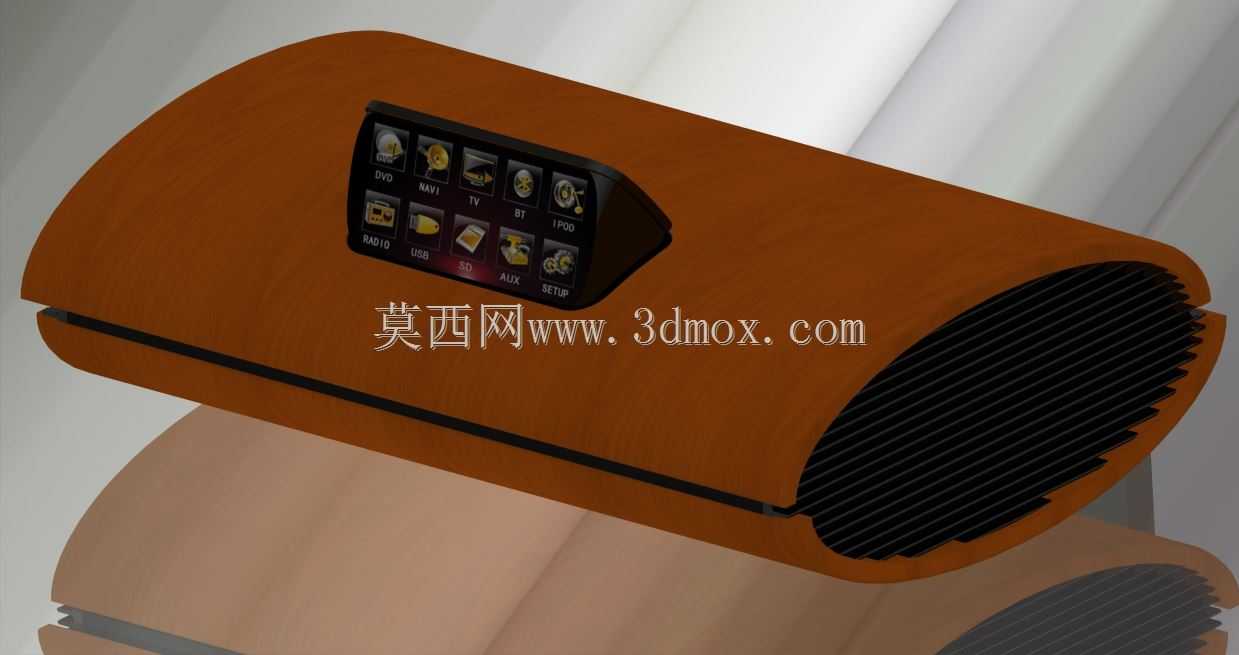

这款卧式圆柱形态的音乐播放设备，最初的设计切入点是适配桌面近场聆听、小型休闲场景的背景音乐播放需求，区别于传统方正造型的桌面音箱，在结构布局上做了针对性的适配调整。从实际使用场景来看，这类设备常被放置在办公桌面、卧室床头柜、小型茶饮店吧台等区域，不需要占用过大的摆放空间，同时要兼顾操作便捷性与声学输出效果，因此在外形选型阶段就确定了长圆柱卧式的基础形态，圆柱直径控制在适合单手握持搬运的尺寸范围内，整体长度适配常规桌面的边角摆放位，不会遮挡显示器、水杯等其他桌面物品，安装摆放时不需要额外的固定支架，直接依靠圆柱自身的弧面接触桌面即可保持稳定，底部可以增设薄型防滑胶垫，避免播放低频音效时设备出现位移。

在功能布局上，设备将触控操作面板设置在圆柱顶面的斜切区域，这个角度是用户坐姿状态下视线自然下落的角度，不需要俯身或者抬手调整视角就能看清面板上的功能图标，触控区域做了内凹的沉台设计，既可以避免日常放置时杂物刮花触控面板，也能在盲操作时给用户明确的触觉定位，减少误触概率。声学出声结构设置在圆柱的两个端面，采用格栅式出声孔设计，出声孔的排布顺着端面的圆弧径向分布，既保证了出声面积足够，不会因为壳体遮挡影响高频音效的扩散，也能阻挡外界的灰尘、细小杂物进入腔体内部损坏发声单元，格栅的筋条厚度控制在1.5mm以内，避免过厚的筋条对声波产生不必要的反射，影响听感。

内部结构设计上，圆柱腔体被分隔为三个独立区域，中间区域放置主控电路板、蓝牙模块与存储单元，两端区域分别放置全频发声单元与被动辐射器，中间的分隔板同时起到腔体密封与结构加强的作用，避免圆柱长壳体在受到挤压时出现变形，分隔板与壳体之间采用卡扣加超声焊接的固定方式，保证腔体的气密性，提升低频音效的下潜表现。电源接口与音频输入接口设置在圆柱背面的平直区域，接口位置距离摆放平面留有足够的插拔空间，不需要抬起设备就能完成线材的插拔操作，接口周边做了加厚的凸台结构，避免频繁插拔线材时接口出现松脱。

外观处理上，壳体外表面采用仿木纹饰面处理，适配家居、休闲场所的装修风格，不会像亮面塑料壳体那样容易残留指纹与划痕，触控面板周边做了黑色高光边框点缀，区分操作区域与壳体主体，让整体造型不会过于单调。在结构强度校核阶段，针对圆柱壳体的壁厚做了反复调整，壁厚过薄会导致壳体播放大音量时出现共振杂音，壁厚过厚则会增加整体重量，提升材料成本，最终将主体壳体壁厚控制在2.2mm，既满足结构强度要求，也将整机重量控制在适合便携移动的范围内，用户可以轻松在不同房间之间挪动设备。设备的边角位置都做了R3以上的圆角处理，避免搬运过程中尖锐边角磕碰造成损伤，也提升了整体外观的柔和感。

从声学设计的角度来说，卧式圆柱的形态可以让两端的发声单元形成一定的声场夹角，在近场聆听时能够获得比单出声面设备更宽的声场覆盖范围，不需要用户严格正对设备就能获得均衡的听感。内部走线全部沿着壳体内壁的走线槽布置，避免线材晃动碰到发声单元产生异响，主控板与腔体之间设置有薄型减震泡棉，既可以隔绝电路板工作产生的细微电流噪音，也能避免运输过程中电路板出现松动。触控面板的FPC排线采用压接方式连接到主控板，排线长度预留了足够的装配余量，装配时不会因为拉扯导致排线断裂，同时在排线与壳体接触的位置贴有绝缘麦拉片，避免长期使用过程中排线被壳体磨损造成短路故障。
