方形面板安装式旋转塞接连接组件

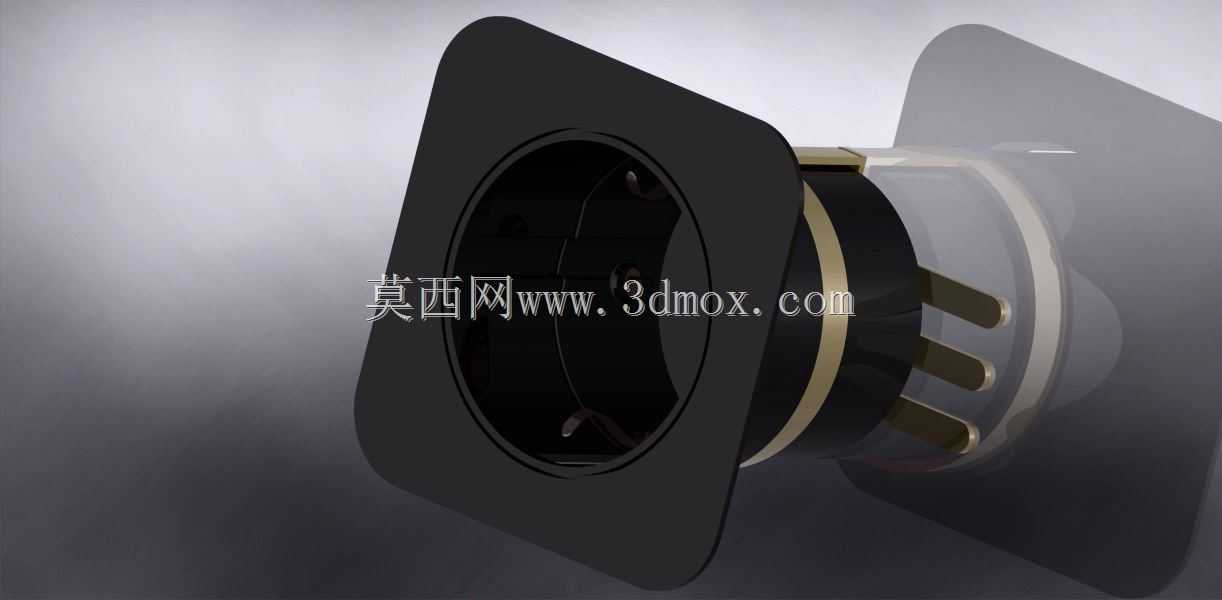

　　这类旋转塞接组件常被用在工业控制柜、测试仪器面板、户外电气设备的外露接口位置，日常做线路接驳时，不需要额外拧动锁紧螺母，对准接口后旋转一定角度就能完成卡紧固定，比传统螺纹插拔件的操作效率高不少，在需要频繁插拔接线的测试工位、临时外接供电或信号回路里应用十分普遍。从结构设计逻辑来看，前端的方形安装面板做了圆角过渡处理，四个角预留了沉头安装孔位，安装时可以直接嵌入面板开好的方孔内，从背面用卡圈或者压片锁紧，不会突出面板表面过多，避免日常操作时被磕碰剐蹭导致接口松动。中间的密封环段采用了阶梯式结构，和安装面板贴合的位置预留了密封胶圈的安装槽，装在户外设备或者有防泼溅要求的机柜上时，能达到基础的防尘防水效果，避免水汽、

　　粉尘顺着安装缝隙进入设备内部造成电路故障。后端的插接触头做了等距圆周排布，每片触头的接触面都做了圆弧倒角，插入对接端时能自动导正位置，不会因为对位偏差造成插针弯折或者接触片变形，触头根部和基座的连接位置做了防松凸台，长期反复插拔也不会出现触头移位、接触不良的问题。做三维建模的时候，要重点把控安装面板的对角安装孔距尺寸，这个尺寸直接决定了面板开孔的适配性，一旦孔距偏差超过0.2mm，安装时就会出现孔位不对、无法贴平面板的问题；中间插接段的外径公差要控制在h7级别，和对接端的配合间隙不能过大，否则旋转锁紧后会出现旷量，在设备振动的工况下容易出现接触瞬断的情况。后端插针的伸出长度要匹配对接座的深度，过长会顶坏对接端内部的接触片，

　　过短则会导致接触面积不足，大电流通过时出现发热烧蚀的问题。实际选型应用时，要注意这类旋转塞的额定通流能力和触头排布对应的针脚定义，不同回路的信号、供电要对应匹配的针脚位，避免接错线路造成设备损坏；安装时要在面板贴合面加装对应厚度的密封胶垫，压紧程度要适中，过压会导致胶垫变形溢出，密封效果下降，压力不足则会留有缝隙，达不到防护要求。在日常维护场景里，这类旋转塞不需要额外工具就能完成插拔操作，现场运维人员徒手就能完成线路接驳或者断开，比传统的螺纹锁紧连接器节省不少操作时间，尤其是在高空、狭小空间这类不方便使用工具的作业场景下，操作优势十分明显。建模过程中对旋转锁紧的卡槽轨迹要做连续顺滑处理，卡槽的导入段做15度的导向斜角，

　　旋转到位的位置做定位凹点，对接时旋转到位置会有明显的卡位手感，操作人员不需要额外看标识就能判断是否接到位，避免出现虚接的情况。基座部分采用绝缘耐温的工程塑料材质建模时，要注意壁厚的均匀性，整体壁厚控制在2.5mm左右，厚薄过渡位置做圆角处理，避免注塑生产时出现缩痕、缺胶的问题，金属触头和塑料基座的配合位置做倒扣结构，保证触头被牢牢固定在基座内，承受插拔力时不会出现退针的情况。
