六角螺母配套出料分配装置结构设计

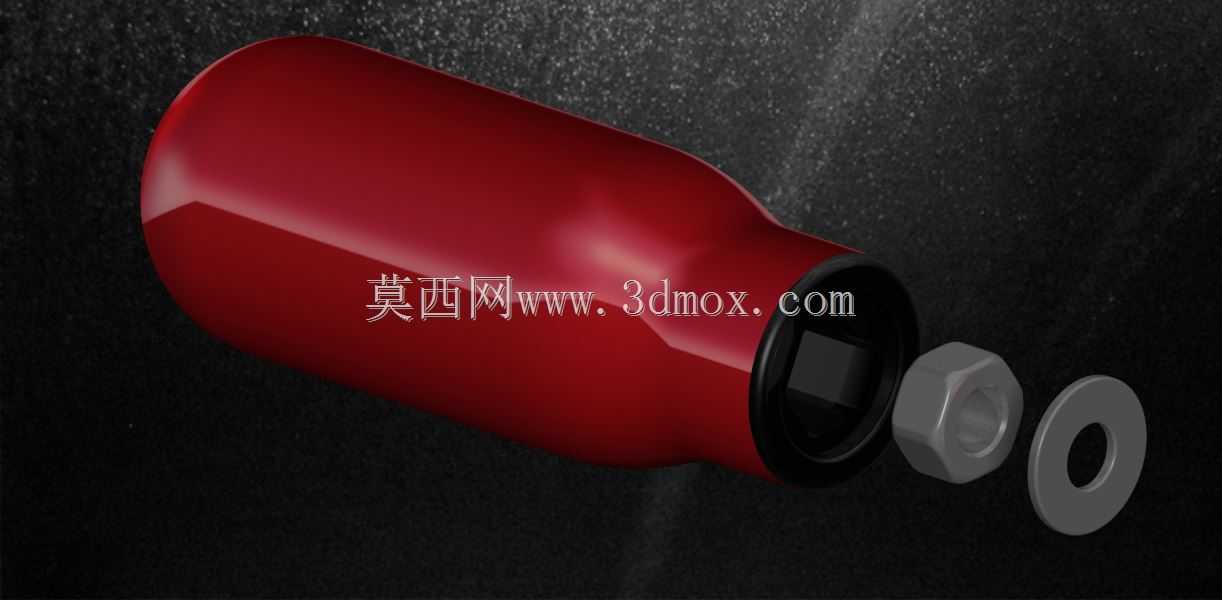

在紧固件自动化装配、五金零部件分拣包装的产线环节中，螺母类标准件的有序出料一直是影响工位节拍的关键细节，这款螺母分配装置正是针对六角薄螺母的单颗有序供给需求设计，可直接对接振动盘出料末端，或是手动补料工位的出料端，解决散装螺母堆叠、卡料、多颗同时送出导致的装配对位偏差问题。从结构设计逻辑来看，装置采用瓶式储料腔体作为主体容纳空间，腔体内部做了顺滑的弧面过渡，没有直角积料死角，储料段的内径根据适配的M6-M12规格六角螺母做了尺寸约束，腔体内壁与螺母外接圆的间隙控制在3mm以内，避免螺母在腔体内翻转卡滞，出料端做了缩口结构，仅允许单颗螺母以轴线对齐出料通道的姿态通过，配套的平垫预存位可以在螺母送出前完成垫片的预装对位，减少后续装配工位的零件取放步骤。实际应用场景中，这类分配装置既可以集成在半自动螺丝锁付工位，由作业人员手动取出对齐后的螺母与垫片组合件，也可以对接直振送料轨道，将排序完成的螺母直接输送到锁付机构的批嘴下方，相比传统直振轨道直接送料的结构，瓶式储料腔的缓存量更大，单次补料可以满足15-20分钟的工位消耗，不需要作业人员频繁补料，也能避免振动盘直送过程中多颗螺母挤压卡滞在轨道入口的问题。设计过程中重点考虑了安装边界的适配性，装置整体的最大外径为85mm，总长度160mm，出料端的接口尺寸做了通用化设计，可以通过卡箍直接对接标准内径40mm的柔性送料管，也可以通过侧面的两个M5安装螺孔固定在工位台架上，不需要额外加工定制安装板。腔体的出料口位置做了可拆卸的限位挡圈，挡圈的内孔尺寸可以根据适配的螺母规格快速更换，不需要更换整个储料腔体，切换不同规格螺母的适配时间不超过2分钟，适配多品种小批量的装配产线需求。从功能特性来看，装置没有复杂的运动部件，依靠螺母自身重力沿腔体内壁滑落排序，不需要额外接入气源或是电源驱动，故障率远低于带拨叉、分料气缸的主动式分料机构，维护时只需要定期拆开出料端挡圈清理腔体内的铁屑、灰尘即可，日常维护成本极低。针对六角螺母容易出现的对角卡滞问题，腔体靠近出料端的位置做了三段式导向棱，棱边的高度刚好可以托住歪斜的螺母，让螺母在滑落过程中自动调整到端面平行于出料方向的姿态，不会出现螺母对角卡在出料口的情况，经过实际工位验证，连续出料1000颗的卡料率低于0.2%，完全满足常规装配工位的节拍要求。在结构细节处理上，储料腔体的入口端做了外翻的卷边设计，手动补料时不会刮伤作业人员的手部，腔体外部做了哑光防滑处理，即使表面沾有少量装配工位的油污，也能方便作业人员握持拆卸清理。出料端配套的垫片限位槽深度与平垫的厚度匹配，垫片放入后不会歪斜，螺母送出时可以直接穿过垫片内孔，完成两个零件的预组合，省去了作业人员手动对齐垫片的步骤，单颗零件的取放时间可以缩短0.8秒左右，对于单班产量上千件的装配工位来说，累计可以节省15%左右的工位操作时间。
