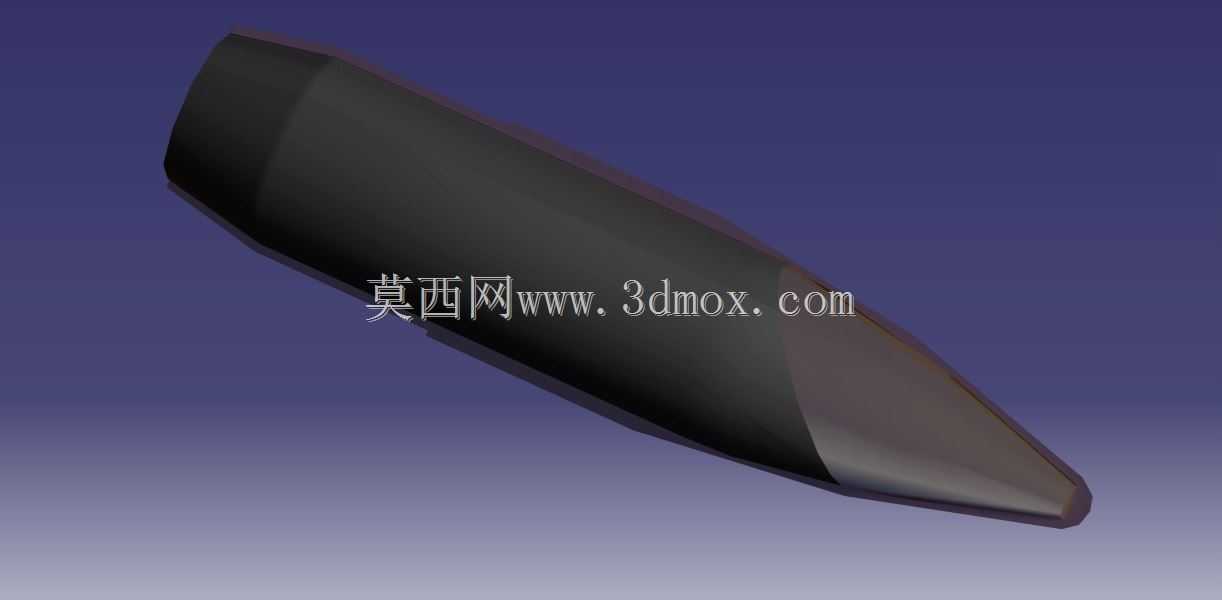

变轨撞击式尖头穿甲弹头结构设计

在高速侵彻类结构的设计验证环节，这类变轨撞击弹头的三维结构建模，核心是服务于高速撞击工况下的动力学特性验证，不同于常规制式弹头的同轴稳定飞行设计，该结构特意在弹身中段预留了变轨姿态调整的气动作用面，在建模阶段就需要把飞行过程中姿态偏转后的受力边界完全纳入考量。从实际应用场景来看，这类结构主要用于验证非正角度撞击下的侵彻效能，常规同轴弹头在接触靶面时如果存在入射偏角，很容易因为接触瞬间的侧向分力出现跳弹或者侵彻路径偏移，而这款弹头的外形设计，在弹尖部分采用了多段锥面过渡的结构，最前端的小角度锐锥负责最先接触靶面破开表层结构，向后逐步放大锥角的过渡段则在弹体侵入靶体后提供持续的定心作用，避免弹体在靶材内部出现过度偏转。设计思路上没有采用传统弹头的圆柱形弹身加单锥弹头的组合，而是把弹身部分设计成带微小锥度的渐缩结构，从弹尾到弹尖的直径平滑过渡，既能够降低飞行过程中的空气阻力，也能在变轨动作完成后，让弹身的气动压心始终保持在质心之后，保证撞击瞬间的姿态稳定。外形尺寸方面，弹体整体长径比控制在5:1的区间，这个比例是经过多轮撞击仿真验证的最优区间，长径比过大容易在撞击高硬度靶材时出现弹体弯折，长径比过小则会导致侵彻深度不足，弹尖部分的锥角设置为14度，这个角度既能够保证弹尖的锐利度，又不会因为锥角过小导致弹尖在接触靶面的瞬间发生墩粗变形。安装边界上，弹尾部分预留了和发射载具适配的连接段，连接段的直径公差控制在0.02mm以内，保证和发射组件的同轴度误差不会影响初始发射精度，弹身表面没有设置额外的凸起结构，所有型面都是连续平滑过渡，避免在高速飞行过程中产生额外的气动扰动。在结构细节处理上，弹体内部没有设计复杂的装药腔，整体为实心结构设计，重心位置设置在弹体总长从弹尾算起的三分之二处，这个重心位置能够让弹体在完成变轨动作后，依靠自身的转动惯量快速调整到正对靶面的撞击姿态，减少姿态调整过程中的动能损耗。建模过程中特意对弹尖和弹身的过渡圆角做了精细化处理，过渡圆角半径控制在0.1mm，既消除了锐边的应力集中问题，也不会因为圆角过大影响弹尖的侵彻能力。从实际工况验证的角度，这类结构在做动力学仿真时，需要重点考量变轨过程中侧向气动力对弹体姿态的影响，弹身的渐缩锥度每调整0.5度，就会带来压心位置近3%的偏移，建模阶段就需要把这些参数关联到可调整的参数化特征里，方便后续根据仿真结果快速迭代调整。不同于民用领域的机械零部件，这类高速撞击构件的设计对形位公差的要求极高，弹体的全跳动公差必须控制在0.05mm以内，否则在高速飞行时会因为质量偏心出现自旋不稳定的问题，直接影响撞击精度。在材料适配性上，该结构的壁厚分布是按照高强度合金钢的力学性能设计的，弹尖部分的实体厚度最大，能够承受撞击瞬间超过10GPa的瞬时压应力，弹身部分的壁厚均匀过渡，在保证结构强度的前提下尽可能降低整体质量，提升飞行末端的撞击速度。很多初次接触这类结构设计的工程师容易陷入只关注弹尖侵彻能力的误区，实际上弹身的气动外形设计直接决定了弹体能不能以设计姿态到达靶面，这款结构在弹身中段特意设置了一圈极微小的稳向棱边，棱边高度只有0.08mm，肉眼几乎不可见，但在高速飞行时能够提供足够的气动阻尼，抑制弹体的俯仰摆动，让变轨后的姿态调整过程更平缓，不会出现过偏转的问题。安装适配性方面，弹尾的连接段采用了过盈配合的设计思路，和发射组件的连接不需要额外的固定销，依靠过盈量产生的摩擦力就能够承受发射瞬间的巨大过载，同时在撞击靶面的瞬间，连接段能够顺利和发射组件分离，不会额外增加弹体的无效质量。整个建模过程中，所有的型面都采用G2连续的曲面构建，避免出现曲面折角导致的应力集中，尤其是弹尖到弹身的过渡区域，曲面曲率连续过渡，在做有限元分析时不会因为网格畸变导致计算结果失真。
