手持式牙线清洁工具内部传动结构设计

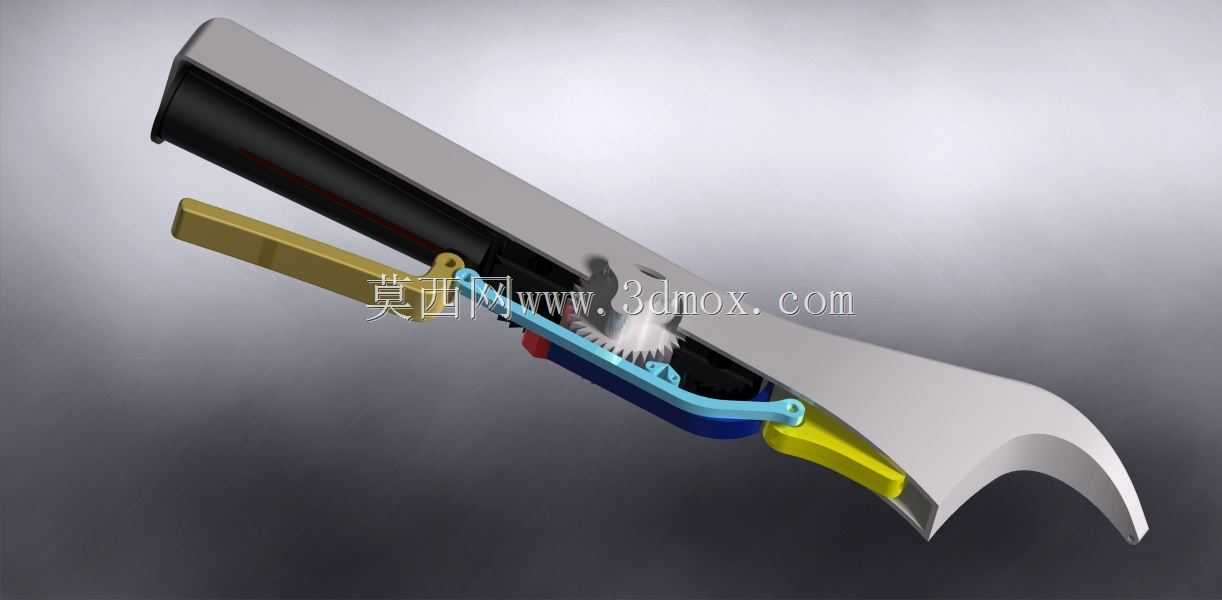

这款手持牙线清洁器具的结构设计，核心围绕日常口腔清洁的实际使用场景展开，区别于传统一次性牙线的使用逻辑，这款产品通过内置的机械传动结构实现牙线的自动进给与旧线替换，解决了手动缠绕牙线操作繁琐、单次使用牙线长度难以控制的实际问题。从结构拆解来看，产品整体采用符合人体工学的弧面握持外壳，外壳轮廓贴合手掌自然握持的曲面弧度，握持区域的截面做了收窄处理，避免长时间握持产生的硌手感，整体外形长度控制在120mm左右，最大宽度32mm，厚度控制在18mm，整体尺寸与普通成人牙刷接近，能够适配常规洗漱包的收纳空间，满足日常居家与差旅携带的安装收纳边界要求。内部传动部分采用齿轮-连杆组合的进给机构，按压下方的黄色触发按键时，连杆带动蓝色摆臂拨动进给齿轮转动，齿轮同轴连接的绕线轮同步转动，将储线仓内的全新牙线从出线端牵引出来，同时前端的旧线收纳轮同步收卷使用过的牙线段，实现新旧牙线的自动替换，单次按键触发行程对应的牙线进给长度为15mm，刚好满足单次齿缝清洁的牙线使用长度，避免牙线的过度浪费。储线仓设计在握持段的中空腔体内，可容纳总长度15m的牙线卷，正常使用频率下可满足两个月左右的使用需求，仓盖采用卡扣式连接结构，无需额外工具即可打开更换内置牙线卷，降低用户的后续使用成本。前端的牙线支撑臂采用弧形鹰嘴式结构，支撑臂的开口角度为28度，能够轻松伸入后槽牙区域，避免传统直柄牙线难以清洁后槽牙缝的问题，支撑臂的顶端做了R0.8mm的圆角处理，避免使用过程中划伤牙龈与口腔内壁。传动结构的所有运动部件都做了限位设计，齿轮的转动角度通过摆臂的行程做机械限位，不会出现过卷或者进给不到位的情况，按键的复位采用内置的微型弹簧，弹簧的预紧力调整为12N，既保证按键按压时的手感反馈清晰，又不会因为按压力度过大导致结构损坏。内部的走线通道做了光滑的圆弧过渡，所有牙线经过的转角位置都做了R2mm以上的圆角，避免牙线在进给过程中被锐边割断，同时通道的内径控制在1.2mm，刚好允许单股牙线顺畅通过，不会出现牙线在通道内打结的问题。从材料选型的角度来看，与口腔接触的前端支撑臂采用符合食品接触标准的PP材质，握持外壳采用ABS材质兼顾结构强度与表面质感，内部传动的齿轮、连杆部件采用POM材质，具备良好的自润滑特性，长期往复运动也不会出现卡顿或者过度磨损的情况，不需要额外添加润滑油脂，避免润滑油脂污染牙线的卫生风险。在结构装配层面，所有内部部件都采用定位柱加卡扣的固定方式，整机组装只需要5颗螺丝完成上下外壳的锁紧，装配工序简单，适合大批量量产的装配要求，各部件之间的装配间隙控制在0.1mm以内，既保证运动部件的活动余量，又不会出现外壳拼接缝隙过大藏污纳垢的问题，整机的防水等级设计为IPX4，能够承受日常洗漱时的水花泼溅，使用后可以直接在流水下冲洗清洁，不用担心内部进水导致结构锈蚀或者传动失效。
