带真空电子管的高保真桌面CD播放装置

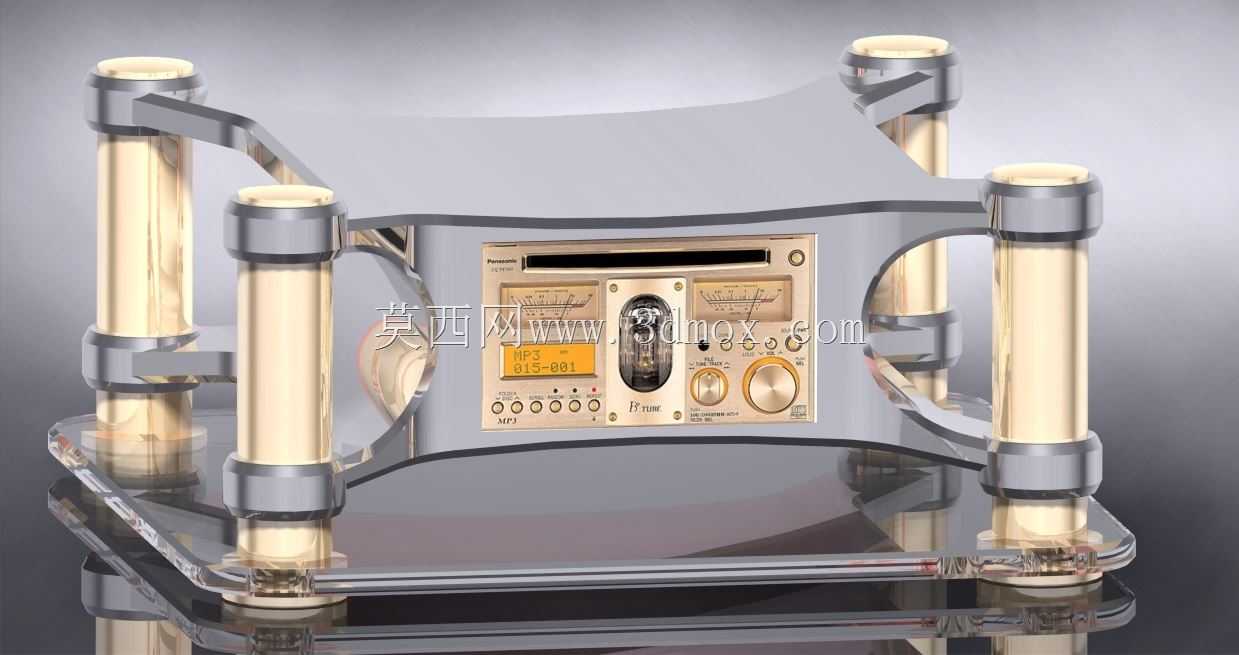

　　这款桌面音频播放设备的结构设计，首先要兼顾家用HiFi场景的摆放适配与声学性能需求，日常放置于客厅影音柜、桌面音响架时，需要预留足够的接线空间与散热间隙，设备底部采用透明亚克力承托底座，四角设置防滑减震胶垫，避免播放过程中碟片转动产生的微振动传导至支撑面引发谐振，影响音频输出的解析力。从功能实现逻辑来看，设备核心分为碟片读取机构、真空电子管放大模块、音频调校控制单元三个部分，正面面板集成了碟片仓入口、真空胆管显示窗、电平指示表、调节旋钮与功能按键，用户无需额外外接前级放大设备，即可直接通过面板旋钮完成音量调节、曲目切换、播放模式切换的操作，胆管外露的设计既可以满足电子管工作时的散热需求，也能直观呈现设备的工作状态，电平表可实时反馈左右声道的输出功率，方便用户调整适配不同灵敏度的外接音箱。

　　结构设计层面，主体承载框架采用一体化弯折的金属板材成型，四角通过六根圆柱形金属支撑柱连接上下承托结构，支撑柱与框架连接处设置台阶定位轴肩，装配时可直接卡入预装位后通过侧面紧定螺钉锁固，无需复杂的工装夹具即可完成整机组装，大幅降低生产装配的工时成本。框架中部的设备安装腔体预留了标准的碟片机芯安装孔位，孔位公差控制在0.1mm范围内，保证碟片转动时的同轴度，避免出现读碟卡顿、跳轨的问题；胆管安装位周边预留了15mm的安全间隙，既防止电子管工作时的高温传导至周边塑料元器件加速老化，也方便用户后期更换不同型号的升级胆管。

　　安装边界尺寸方面，设备整体宽度控制在320mm范围内，深度240mm，整体高度含支撑柱为180mm，适配绝大多数常规家用音响架的层板间距，底部底座超出主体框架10mm，提升放置时的稳定性，背部接口区域预留了音频输出、电源输入的开孔，开孔位置距离设备侧边25mm，方便用户插拔接线时不会被墙面或柜体侧板阻挡。外观处理上，金属框架表面采用拉丝镀铬工艺，支撑柱做亮面抛光处理，与透明亚克力底座形成材质质感的对比，既满足家用场景的装饰属性，也能通过金属材质的高刚性减少结构谐振。设计过程中还充分考虑了日常维护的便捷性，顶部框架通过四颗手拧螺丝固定，拆卸后即可直接接触到内部的机芯与电路板，无需拆解整个支撑结构，方便用户清理碟片仓积灰、更换老化的传动皮带。

　　从实际使用场景出发，这款设备区别于普通塑料外壳的消费级CD播放器，真空电子管的放大电路可以让输出的音频信号更具暖度，适配古典乐、人声类音乐的播放需求，结构上的减震设计也避免了家用环境中桌面震动对读碟性能的影响，外露的胆管与复古电平表设计也能满足影音爱好者对设备外观质感的要求，整体结构没有冗余的装饰部件，所有外露结构都兼具功能支撑与外观表现的作用，支撑柱除了连接上下框架之外，内部还可穿设连接导线，将顶部的状态指示灯线路隐藏在柱体内部，避免明线外露影响整体整洁度。
