适配一代stem镖杆的六翼飞镖结构设计

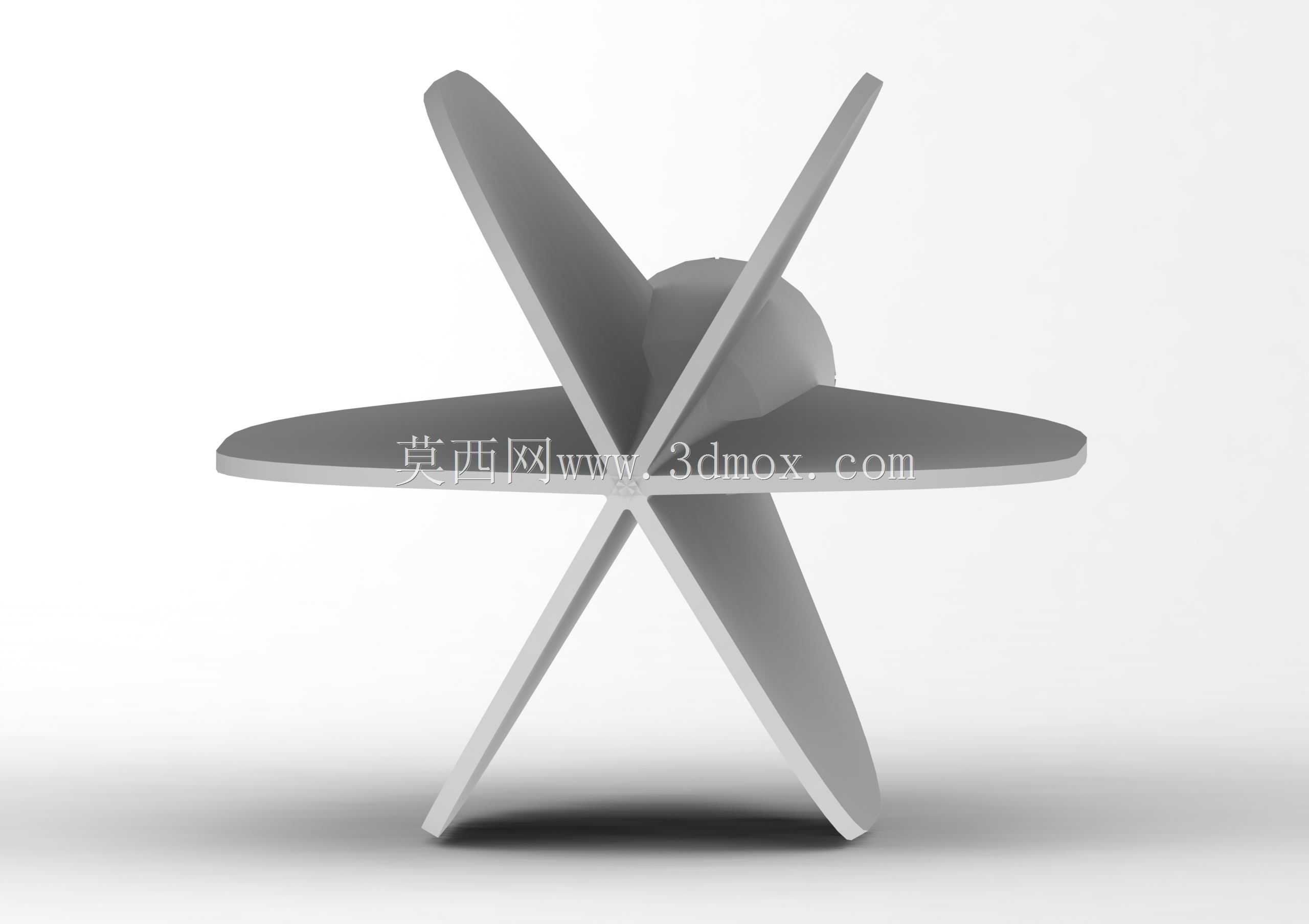

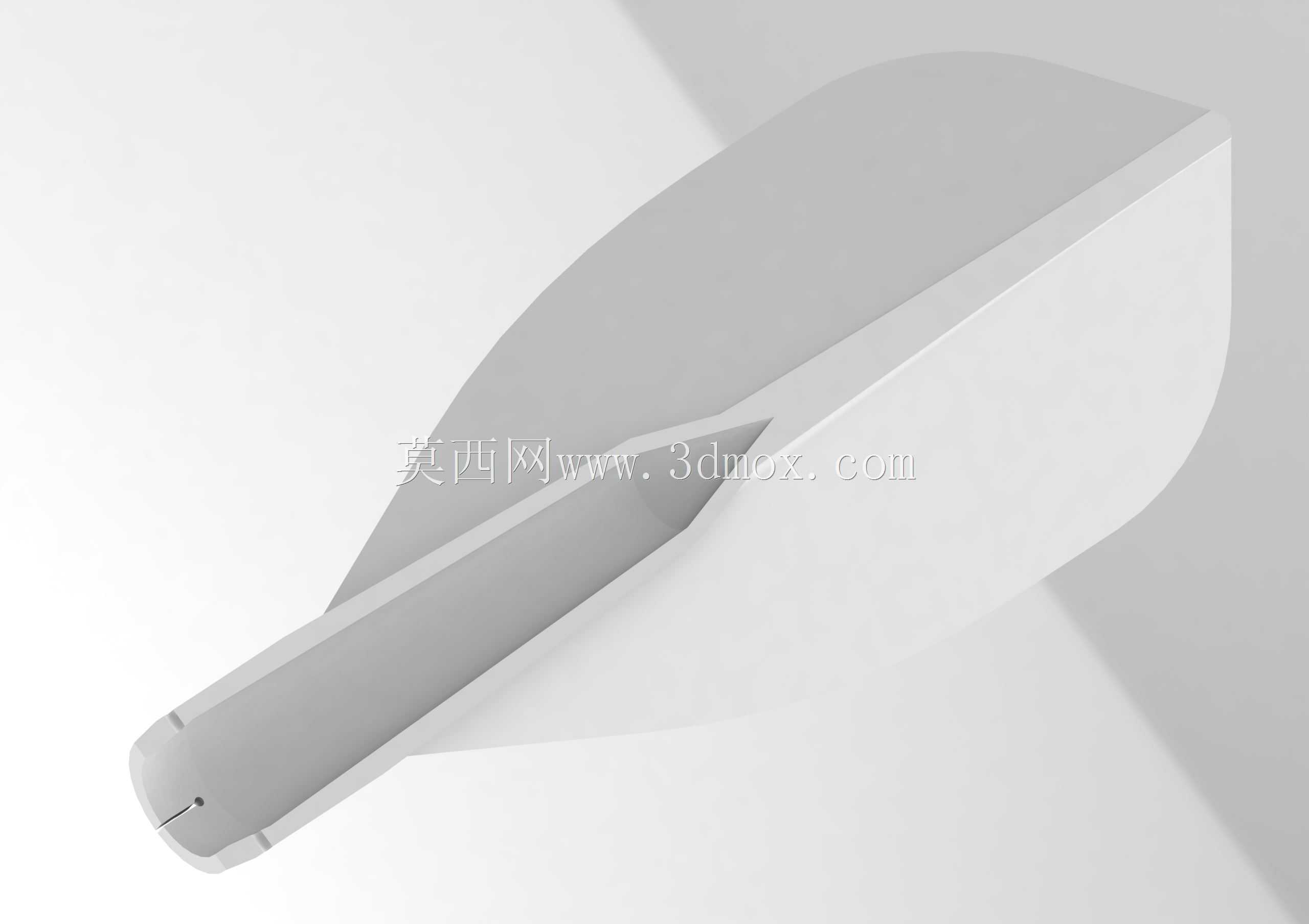

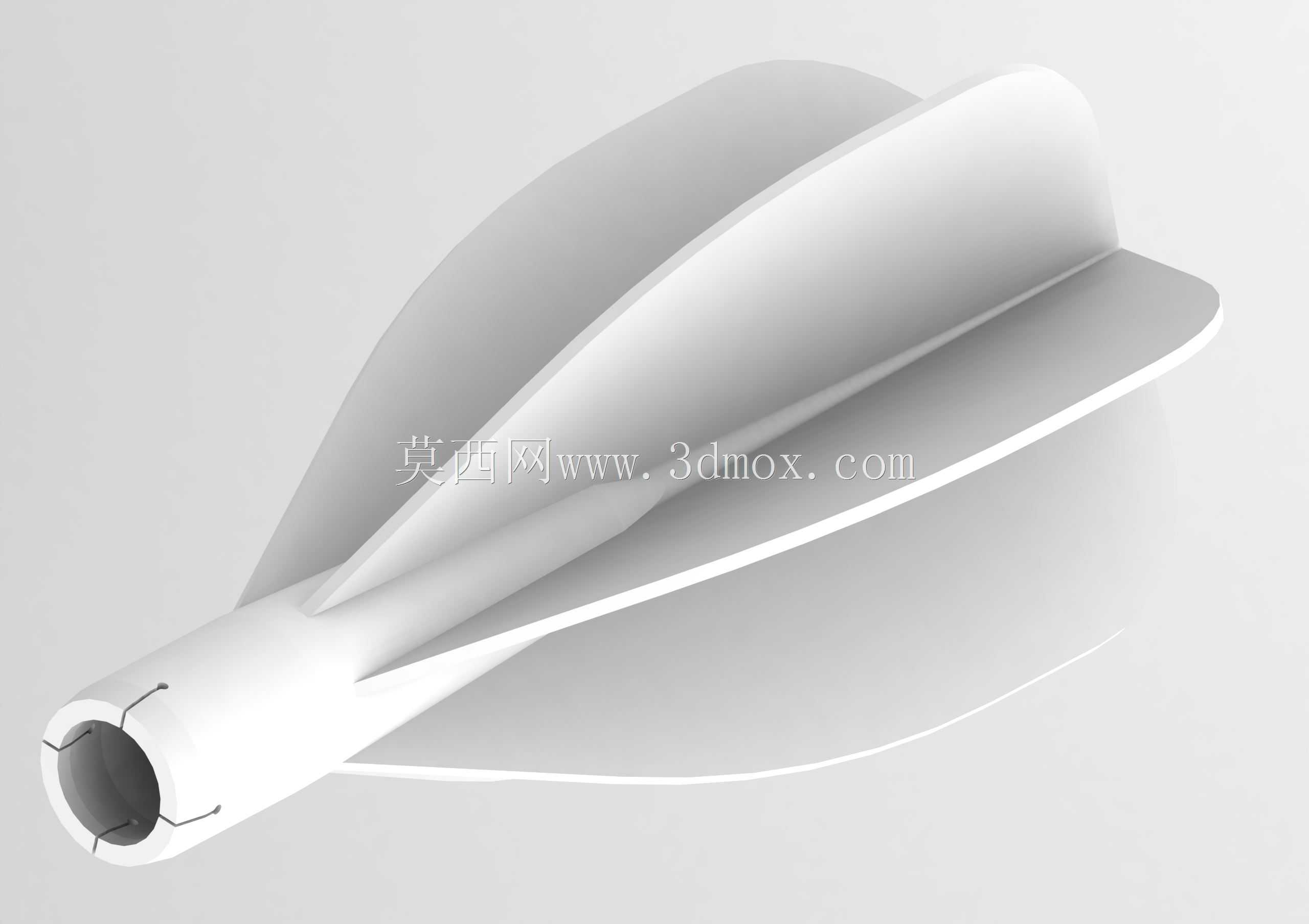

这款六翼飞镖结构，核心适配场景是桌面级熔融沉积型3D打印设备的自制休闲运动器材制作，主要面向飞镖运动爱好者的个性化配件自制需求，替代传统一体式飞镖的易损尾翼部分，解决常规塑料镖翼受撞击易开裂、变形后飞行轨迹偏移的常见问题。从实际使用角度出发，飞镖投掷后的飞行稳定性完全依赖尾翼的气动布局，常规四翼镖翼在低速投掷状态下容易受侧方气流干扰，出现镖身旋转不均、落点偏移的情况，六翼的布局设计将翼片沿镖身轴线做等角度60°均分排布，每片翼片的导风面做了微弧曲面处理，投掷后能在镖身周围形成更均匀的旋转气流，带动镖身以恒定角速度自旋，即便在室内有轻微空调气流的环境下，也能保持镖头始终指向投掷目标方向，大幅降低侧风带来的轨迹偏差。设计阶段首先考虑的是和镖杆的安装适配性，前端的安装套筒做了等距分布的六个内卡爪结构，卡爪的凸起高度控制在0.3mm，刚好能卡入一代stem镖杆尾部的环形卡槽内，安装时不需要额外粘接，对准后稍用力推入即可完成固定，拆卸更换时也只需要用指尖轻压卡爪就能拔出，不会刮伤镖杆表面的涂层。套筒的内孔直径严格匹配一代stem镖杆的尾部外径，配合间隙控制在0.1mm以内，既保证安装顺畅，又不会出现安装后镖翼松动晃荡的问题，避免飞行过程中因为翼片偏移导致的轨迹失稳。翼片的外形设计没有采用尖锐的棱角结构，所有翼片的边缘都做了R0.5mm的圆角过渡，一方面是避免3D打印过程中出现翘边、层间剥离的问题，另一方面也能降低投掷过程中翼片剐蹭到周边物体时的应力集中，减少翼片断裂的概率。每片翼片的厚度从根部到翼尖做了渐变减薄处理，根部和套筒连接的位置厚度为2mm，保证连接位置的结构强度，即便飞镖脱靶撞到硬质墙面，翼片根部也不会轻易断裂；翼尖位置厚度渐变到0.8mm，在保证结构刚性的前提下尽可能降低整体重量，避免尾翼过重导致飞镖重心后移，影响投掷手感和落点精度。从安装边界来看，整个镖翼的总长度控制在42mm，最大外圆直径为38mm，安装到镖杆上之后，不会超出常规飞镖镖身的最大轮廓尺寸，适配市面上绝大多数标准飞镖镖盒的收纳尺寸，不需要额外定制收纳配件。翼片的曲面弧度经过反复调整，导风面的弧度从根部到翼尖做了1.2°的扭转角，这个角度是经过多次投掷测试确定的，既能保证飞行过程中产生足够的旋转力矩，又不会因为阻力过大导致飞镖飞行距离缩短。针对3D打印的工艺特性，整个模型的所有结构都做了无悬空设计，打印时不需要添加支撑结构，采用常规PLA耗材打印时，层厚设置为0.2mm就能打出光滑的翼片表面，不会出现支撑残留导致的气动面不平整问题，打印完成后只需要去除底部的打印底座就能直接安装使用，不需要额外的打磨、抛光等后处理工序。实际使用过程中，这种六翼结构的镖翼相比传统四翼镖翼，自旋稳定性提升明显，投掷后镖身的晃动幅度更小，即便是发力不均匀的新手投掷，也能依靠均匀的气动布局修正初始的姿态偏差，让飞镖以更稳定的姿态命中靶面。同时，分体式的设计也方便爱好者根据自己的使用习惯更换不同颜色的耗材打印镖翼，实现个性化的外观定制，不需要因为镖翼损坏就更换整支飞镖，大幅降低日常使用的耗材成本。套筒位置的卡爪结构做了弹性优化，卡爪根部的壁厚做了减薄处理，具备一定的弹性变形能力，多次插拔之后也不会出现塑性变形，能长期保持可靠的卡紧力，不会出现投掷过程中镖翼脱落的问题。翼片之间的间隙做了均匀控制，相邻翼片之间的最小间隙为6mm，打印过程中不会出现翼片粘连的问题，即便使用0.4mm口径的常规3D打印机喷嘴，也能清晰打印出每一片翼片的完整轮廓，不会出现细节丢失的情况。
