巴特中间杆省道具结构三维设计

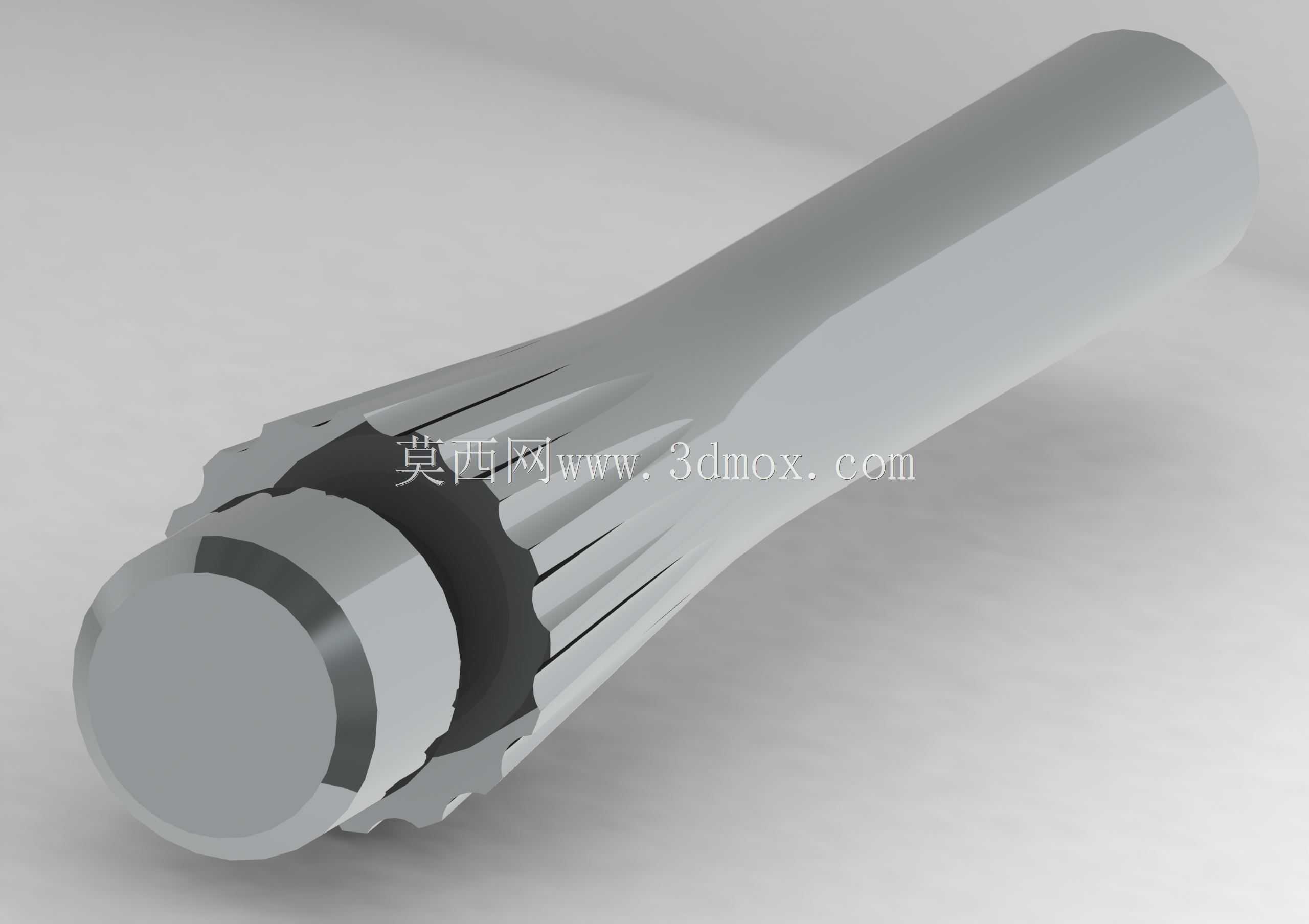

　　在枪械自动机往复运动的传动链路里，这类中间杆省道构件承担着动力传递与运动轨迹约束的核心作用，区别于常规等径传动杆，其杆身的变径收窄结构并非单纯的减重设计，而是匹配自动机循环过程中不同行程段的载荷变化做的针对性优化——在与击锤、枪机框配合的端部，采用大直径带齿槽的结构，齿槽的分度角度与配合件的凸台完全契合，保证动力传递过程中无周向窜动，避免击发时机出现偏差；杆身中段的收窄段，是为了避让机匣内部的阻铁、扳机连杆等浮动构件，在自动机后坐、复进的全行程里，杆身不会与相邻构件发生运动干涉，这也是省道结构命名的核心由来，即通过杆身的型面优化省出内部构件的运动通道。

　　从实际装配的边界尺寸来看，构件整体为长轴类回转体，大端直径与机匣内的安装衬套内径保持H7/h6的间隙配合，保证杆身可沿轴向顺畅滑动，同时径向间隙控制在0.02mm以内，避免长期往复运动后出现偏磨卡滞；杆身总长度匹配自动机的全行程长度，复进到位时大端端面与机匣衬套端面的贴合间隙控制在0.1mm以内，既保证闭锁支撑的刚性，又避免热胀冷缩后出现顶死故障。端部的齿槽结构采用渐开线齿形，相比矩形齿，渐开线齿在啮合传动时的接触应力更小，承受冲击载荷时的齿根抗断裂能力更强，适配枪械射击过程中高频次的冲击载荷工况。

　　设计过程中首先要梳理自动机的运动时序：击发后枪机框后坐，通过中间杆带动击锤压倒，完成待击动作，这一过程中杆身承受的是瞬时冲击载荷，因此大端的齿槽深度、齿根圆角都经过强度校核，齿根圆角取0.3mm，避免应力集中导致的齿部断裂；杆身收窄段的直径并非随意缩小，而是通过有限元仿真，取后坐冲击工况下的等效应力低于材料屈服强度的70%时的最小直径，在保证结构强度的前提下尽可能减小构件重量，降低自动机运动过程中的惯性冲击，提升连发时的射击稳定性。

　　从装配工艺角度考虑，构件的两端同轴度公差控制在0.015mm以内，杆身外圆的表面粗糙度达到Ra0.8，减少滑动过程中的摩擦阻力，表面采用硬化处理，硬度达到HRC45-50，提升耐磨性能，保证全寿命周期内的尺寸稳定性。这类构件的建模过程需要重点关注齿槽与杆身过渡段的曲面连续性，过渡处采用相切连续的曲面衔接，避免出现应力集中的尖角，同时要预留出表面处理的镀层厚度，避免装配时出现尺寸超差。在实际的设备应用中，这类杆类传动构件不仅用于枪械自动机，在各类需要长行程直线传动、同时需要避让周边构件的机械结构中都可参考其设计思路，通过变径、型面切削的方式在保证传动强度的前提下优化内部空间布局，解决紧凑结构下的多构件运动干涉问题。建模时需要严格匹配安装边界的尺寸链，尤其是轴向的尺寸公差，要结合整个传动链路的累积公差做补偿，避免出现装配后行程不足或者过定位的问题，齿部的建模要保证齿形的参数准确，啮合时的接触面积达到80%以上，保证动力传递的平稳性，减少传动过程中的异响与磨损。
